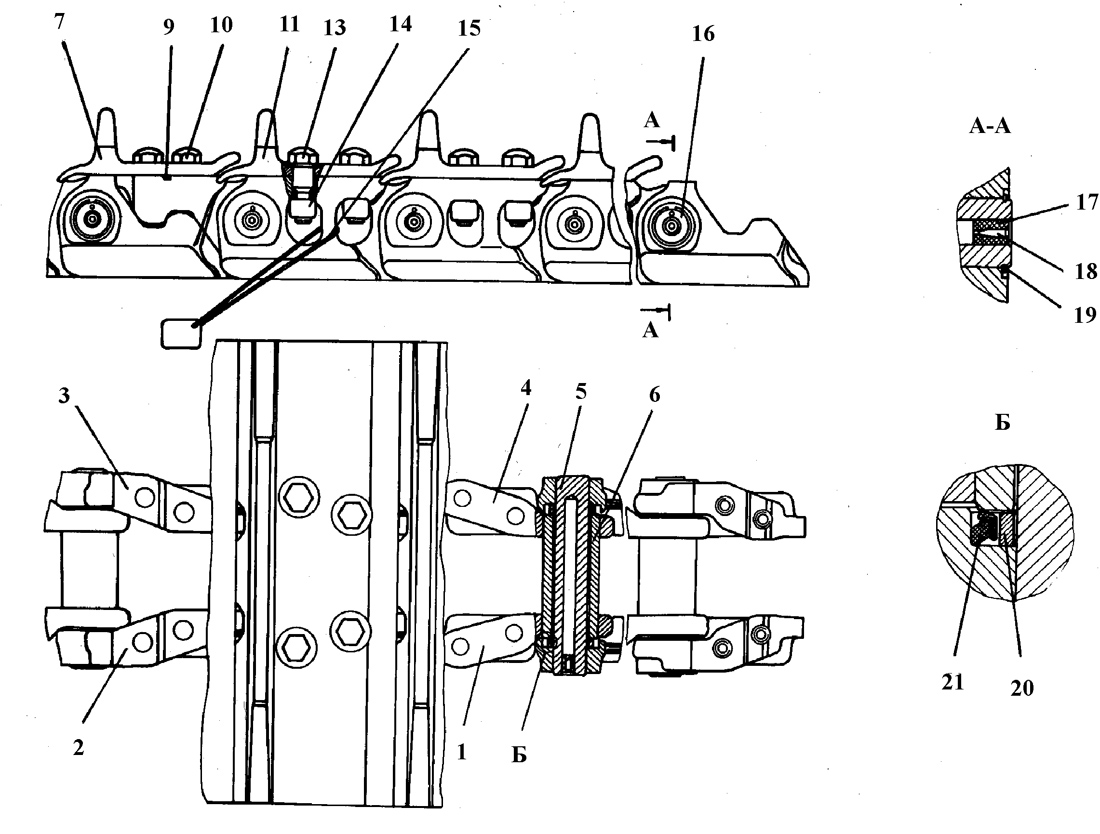

| Рис.1 |
| № п/п | № рис. | Наименование | Код детали | |||
| 0 | 1 | Гусеница | 312001-22-1-04СП* | |||
| 0 | 1 | Гусеница | 312001-22-1-05СП** | |||
| 1 | 1 | Звено | 2001-22-1 | |||
| 2 | 1 | Звено замыкающее | 2001-22-18СП | |||
| 3 | 1 | Звено замыкающее | 2001-22-19СП | |||
| 4 | 1 | Звено | 2001-22-2 | |||
| 5 | 1 | Палец | 2001-22-10 | |||
| 6 | 1 | Втулка | 2001-22-9 | |||
| 7 | 1 | Башмак замыкающий | 312001-22-8* | |||
| 7 | 1 | Башмак замыкающий | 312001-22-8-01** | |||
| 9 | 1 | Шпонка 2-10x8x50 ГОСТ 23360-78 | 700-34-2062 | |||
| 10 | 1 | Болт | 285 860 | |||
| 11 | 1 | Башмак | 312001-22-7* | |||
| 11 | 1 | Башмак | 312001-22-7-01** | |||
| 13 | 1 | Болт | 700-28-2351 | |||
| 14 | 1 | Гайка | 700-30-2249 | |||
| 15 | 1 | Проволока 1-0-С ГОСТ 3282-74 | - | |||
| 16 | 1 | Палец замыкающий | 2001-22-12 | |||
| 17 | 1 | Пробка | 400 128 | |||
| 18 | 1 | Заглушка | 440 017 | |||
| 19 | 1 | Кольцо С48 ГОСТ 13940-86 | 580 448 | |||
| 20 | 1 | Втулка распорная | 2501-22-11 | |||
| 21 | 1 | Уплотнение | 2501-22-100СП |
