Установка прицепного устройства (312001-51-1СП)

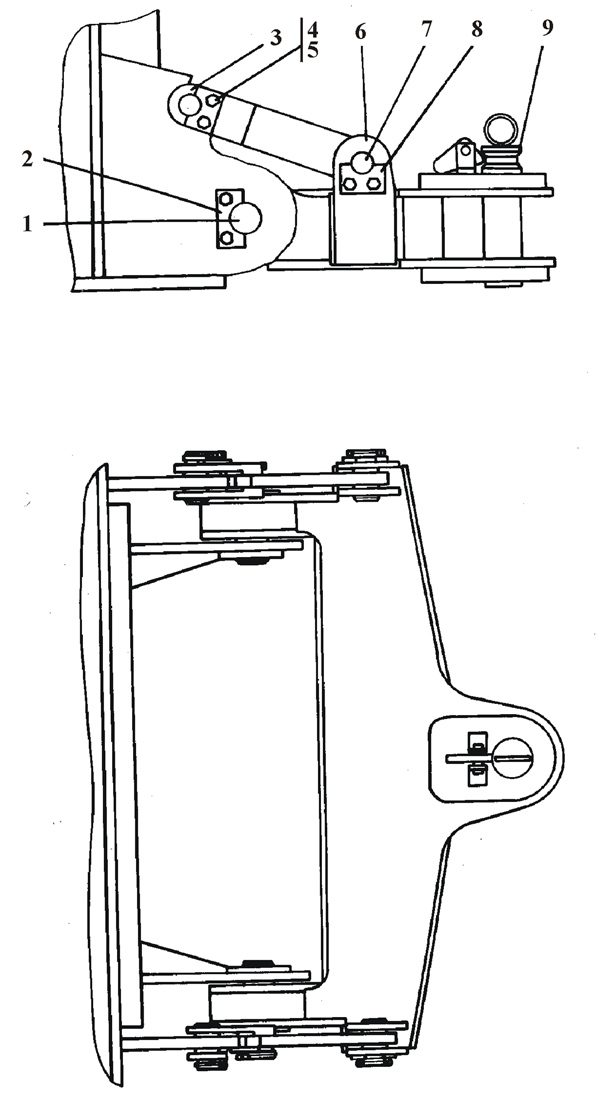

Рис.1

№ п/п	№ рис.	Наименование	Код детали	УХЛ	Т	У
0	1	Установка прицепного устройства	312001-51-1СП	1	-	1
0	1	Установка прицепного устройства	312001-51-1-20СП	-	1	-
1	1	Палец	312001-51-15	2	-	2
1	1	Палец	312001-51-15-20	-	2	-
2	1	Планка	312001-51-16	2	-	2
2	1	Планка	312001-51-16-20	-	2	-
3	1	Тяга	312001-51-12СП	2	-	2
3	1	Тяга	312001-51-12-20СП	-	2	-
4	1	Болт М12x20 ГОСТ 7796-70	-	12	12	12
5	1	Шайба 12 ГОСТ 6402-70	-	12	12	12
6	1	Балка	312001-51-11СП	1	-	1
6	1	Балка	312001-51-11-20СП	-	1	-
7	1	Палец	312001-51-17	4	-	4
7	1	Палец	312001-51-17-20	-	4	-
8	1	Планка	312001-51-18	4	-	4
8	1	Планка	312001-51-18-20	-	4	-
9	1	Палец	312001-51-14СП	1	-	1
9	1	Палец	312001-51-14-20СП	-	1	-
