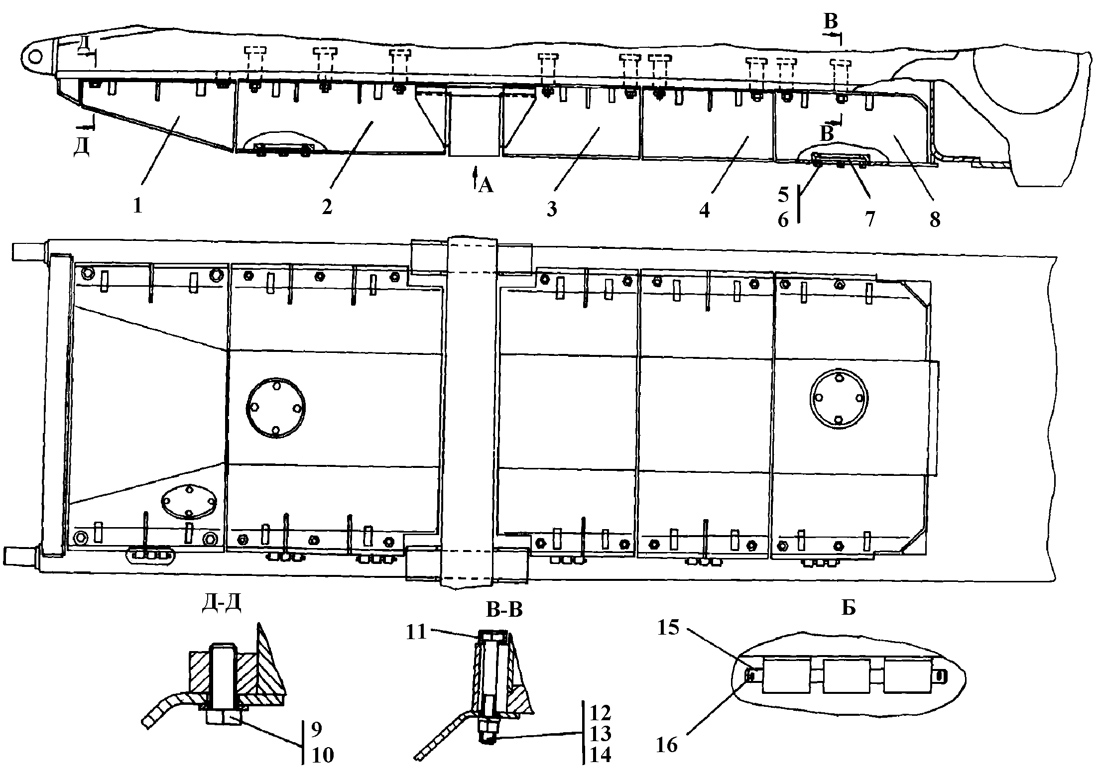

| Рис.1 |
| № п/п | № рис. | Наименование | Код детали | |||
| 0 | 1 | Установка кожухов | 312002-64-1СП | |||
| 0 | 1 | Установка кожухов | 312002-64-1-20СП | |||
| 1 | 1 | Кожух | 312002-64-5СП | |||
| 1 | 1 | Кожух | 312002-64-5-20СП | |||
| 2 | 1 | Кожух | 312002-64-6СП | |||
| 2 | 1 | Кожух | 312002-64-6-20СП | |||
| 3 | 1 | Кожух | 312001-64-7СП | |||
| 3 | 1 | Кожух | 312001-64-7-20СП | |||
| 4 | 1 | Кожух | 312001-64-8СП | |||
| 4 | 1 | Кожух | 312001-64-8-20СП | |||
| 5 | 1 | Болт М12x1,25-6gx25 | - | |||
| 6 | 1 | Шайба 12 | - | |||
| 7 | 1 | Крышка | 46-64-66 | |||
| 7 | 1 | Крышка | 46-64-66-20 | |||
| 8 | 1 | Кожух | 312001-64-10СП | |||
| 8 | 1 | Кожух | 312001-64-10-20СП | |||
| 9 | 1 | Болт М20x1,5-6gx50 | 280 725 | |||
| 9 | 1 | Болт М20x1,5-6gx50 | 28 0725-20 | |||
| 10 | 1 | Шайба 20x4 | 310 310 | |||
| 10 | 1 | Шайба 20x4 | 31 0310-20 | |||
| 11 | 1 | Скоба | 403-64-31 | |||
| 11 | 1 | Скоба | 403-64-31-20 | |||
| 12 | 1 | Болт М20x1,5-6gx150 | 280 764 | |||
| 12 | 1 | Болт М20x1,5-6gx150 | 28 0764-20 | |||
| 13 | 1 | Гайка М20x1,5 | 300 310 | |||
| 13 | 1 | Гайка М20x1,5 | 30 0310-20 | |||
| 14 | 1 | Шайба 20 | - | |||
| 15 | 1 | Ось | 475 240 | |||
| 15 | 1 | Ось | 47 5240-20 | |||
| 16 | 1 | Шплинт 3,2x25 ГОСТ 397-79 | - |
