Установка системы подогрева (312002-43-2СП)

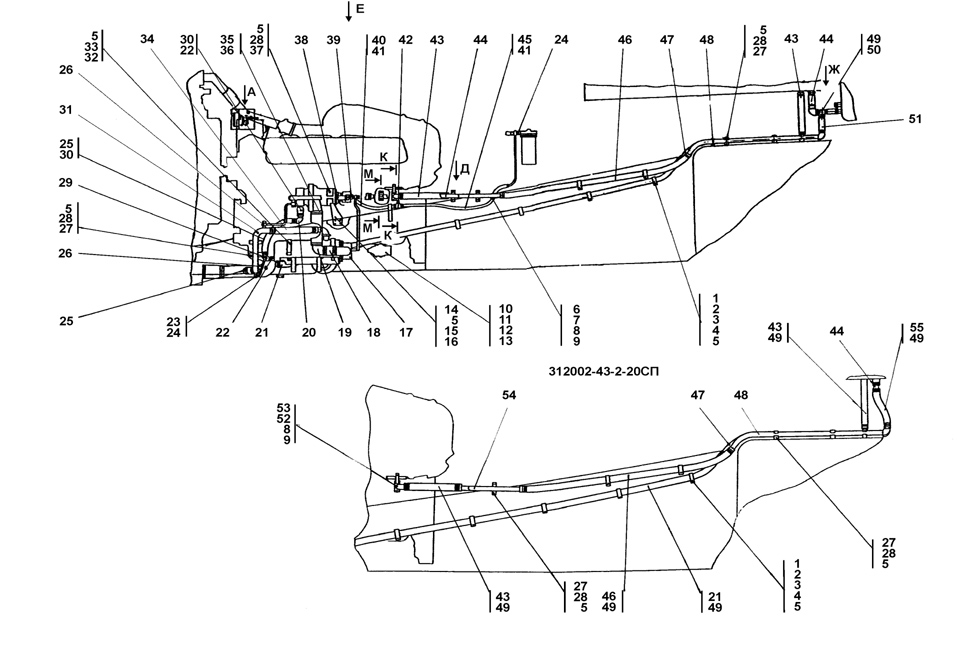

Рис.1

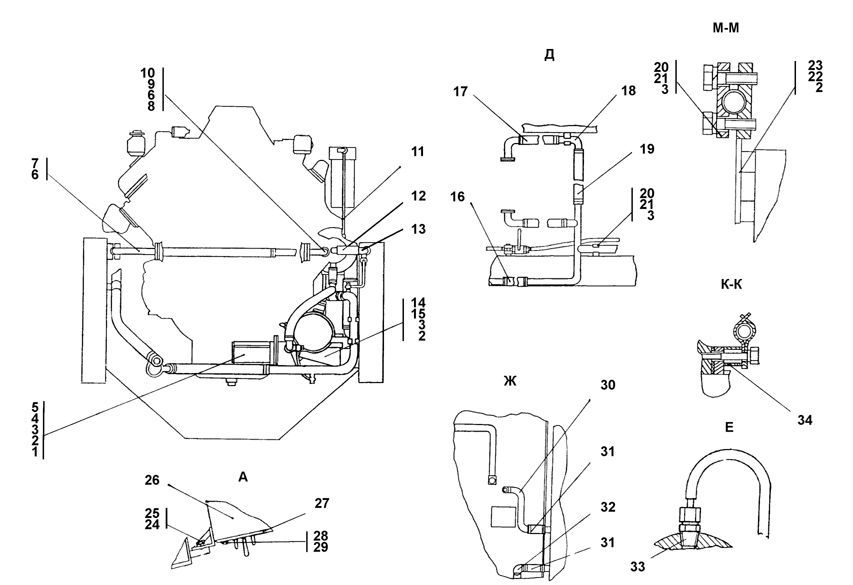

Рис.2

№ п/п	№ рис.	Наименование	Код детали	УХЛ	Т	У
0	0	Установка системы подогрева	312002-43-2СП	1	-	-
0	0	Установка системы подогрева	312002-43-2-20CП	-	1	-
1	1	Прокладка	700-40-6684-01	7	7	-
2	1	Хомутик	700-41-3267	7	7	-
3	1	Втулка	40 0354-03	7	7	-
4	1	Болт М12x1,25-6gx20	280 320	17	-	-
4	1	Болт М12x1,25-6gx20	28 0320-20	-	17	-
5	1	Шайба 12 ОТ	-	52	15	-
6	1	Прокладка	700-40-6684-03	1	-	-
7	1	Хомутик	700-41-2548	1	-	-
8	1	Болт М8-6gx16	-	2	2	-
9	1	Шайба 8Т	-	5	2	-
10	1	Коммутатор транзисторный 9301.3734	-	1	-	-
11	1	Модуль зажигания отопителя 9301.3734-01	-	1	-	-
12	1	Болт М6-6gx16 ГОСТ 7798-70	-	2	-	-
13	1	Шайба 6Т	-	2	-	-
14	1	Шайба 12x2 ГОСТ 11371-78	310 210	19	-	-
15	1	Болт М12x1,25-6gx25	-	8	-	-
16	1	Кронштейн	312002-43-66СП	1	-	-
17	1	Котел подогревателя ПЖД-30Л-1015010	-	1	-	-
18	1	Рукав	461 501	1	-	-
19	1	Воздуховод	1106-43-74СП	1	-	-
20	1	Переходник	2502-43-90СП	2	-	-
21	1	Рукав	46 0901-27	1	-	-
21	1	Рукав	46 0901-27-20	-	1	-
22	1	Рукав	46 1201-01	3	-	-
23	1	Болт зажимной	700-41-2622	7	-	-
24	1	Прокладка	46-43-313	15	-	-
25	1	Рукав	46 1201-21	3	-	-
26	1	Трубопровод	312002-43-36СП	2	-	-
27	1	Прижим	2502-43-79	9	4	-
28	1	Болт М12x1,25-6gx40	-	18	8	-
29	1	Трубопровод	1102-43-20СП	1	-	-
30	1	1045-У-02	-	17	-	-
31	1	Трубопровод	312002-43-12СП	1	-	-
32	1	Скоба	312002-43-21СП	2	2	-
33	1	Болт М12x1,25-6gx65 ГОСТ 7795-70	281 379	3	-	-
34	1	Рукав	46 1201-13	1	-	-
35	1	1070-У-02	-	4	-	-
36	1	Рукав	46 1501-06	1	-	-
37	1	Зажим	1102-43-41-01	1	-	-
38	1	Агрегат насосный ПЖД-30Л-1015200	-	1	-	-
39	1	Трубопровод	312002-43-37СП	1	-	-
40	1	Рукав	2706-43-14-02СП	1	-	-
41	1	11018-У-02	-	3	-	-
42	1	Кран	311506-43-107СП	1	-	-
43	1	Рукав	46 0901-09	3	-	-
43	1	Рукав	46 0901-09-20	-	2	-
44	1	Трубопровод	312002-43-48СП	1	-	-
44	1	Переходник	311506-43-24	1	1	-
45	1	Рукав	46 0501-17	1	-	-
46	1	Рукав	46 0901-21	1	-	-
46	1	Рукав	46 0901-21-20	-	1	-
47	1	Трубопровод	312002-43-38СП	1	-	-
47	1	Трубопровод	312002-43-38-20СП	-	1	-
48	1	Трубопровод	312002-43-39СП	1	-	-
48	1	Трубопровод	312002-43-39-20СП	-	1	-
49	1	1040-У-02	-	22	20	-
50	1	Рукав	46 0901-02	1	-	-
51	1	Рукав	46 0901-13	2	-	-
52	1	Прокладка	312002-43-13	2	1	-
53	1	Патрубок	312002-43-15СП	1	-	-
53	1	Патрубок	312002-43-15-20СП	-	1	-
54	1	Трубопровод	312002-43-70СП	-	1	-
55	1	Рукав	46 0901-16-20	-	1	-
1	2	Гайка М12x1,25 ГОСТ 5915-70	-	3	-	-
2	2	Шайба 12x2.01	310 210	19	-	-
3	2	Шайба 12.ОТ	-	52	15	-
4	2	Болт М12x1,25-6gx35	-	3	-	-
5	2	Газовод	312002-43-10СП	1	-	-
6	2	Прокладка	312002-43-13	2	1	-
7	2	Трубопровод	312002-43-47СП	1	-	-
8	2	Патрубок	312002-43-15СП	1	1	-
9	2	Шайба 8Т	-	5	2	-
10	2	Болт М8-6gx16	-	2	2	-
11	2	Трубопровод	0602-43-31СП	1	-	-
12	2	Рукав	46 1201-01	3	-	-
13	2	Патрубок	312002-43-41СП	1	-	-
14	2	Кронштейн	312002-43-20СП	1	-	-
15	2	Болт М12x1,25-6gx25	-	8	-	-
16	2	Рукав	46 1201-21	3	-	-
17	2	Рукав	46 0901-13	2	-	-
18	2	Трубопровод	312002-43-49СП	1	1	-
19	2	Рукав	46 0901-09	3	-	-
19	2	Рукав	46 0901-09-20	-	2	-
20	2	Прижим	2502-43-79	9	4	-
21	2	Болт М12x1,25-6gx40	-	18	8	-
22	2	Болт М12x1,25-6gx20	280 320	17	-	-
22	2	Болт М12x1,25-6gx20	28 0320-20	-	7	-
23	2	Кронштейн	2002-43-67	1	-	-
24	2	Болт М10-6gx20	-	2	-	-
25	2	Шайба 10.ОТ	-	2	-	-
26	2	Корпус	312505-43-17-01СП	1	-	-
27	2	Щиток управления ПЖД-600И-1015410*	-	1	-	-
28	2	Шайба 5	-	4	-	-
29	2	Винт В.М5-6gx12 ГОСТ 17473-80	-	4	-	-
30	2	Трубопровод	312002-43-65СП	1	-	-
31	2	Рукав	46 0901-01	3	3	-
32	2	Переходник	2502-43-90СП	2	-	-
33	2	Штуцер	415 149	1	-	-
34	2	Втулка	312002-43-81	1	-	-
