Установка гидросистемы (312002-26-1СП)

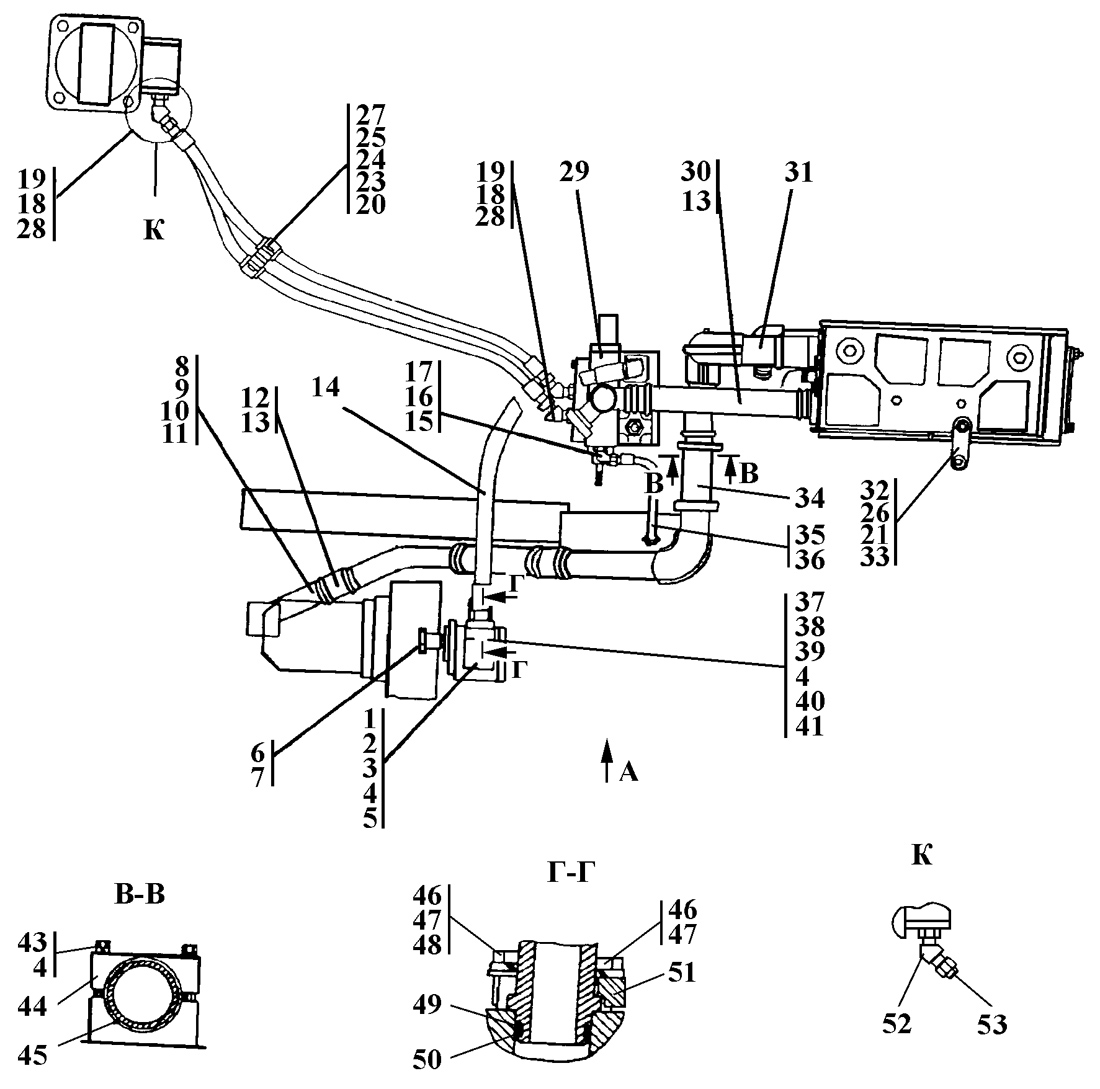

Рис.1

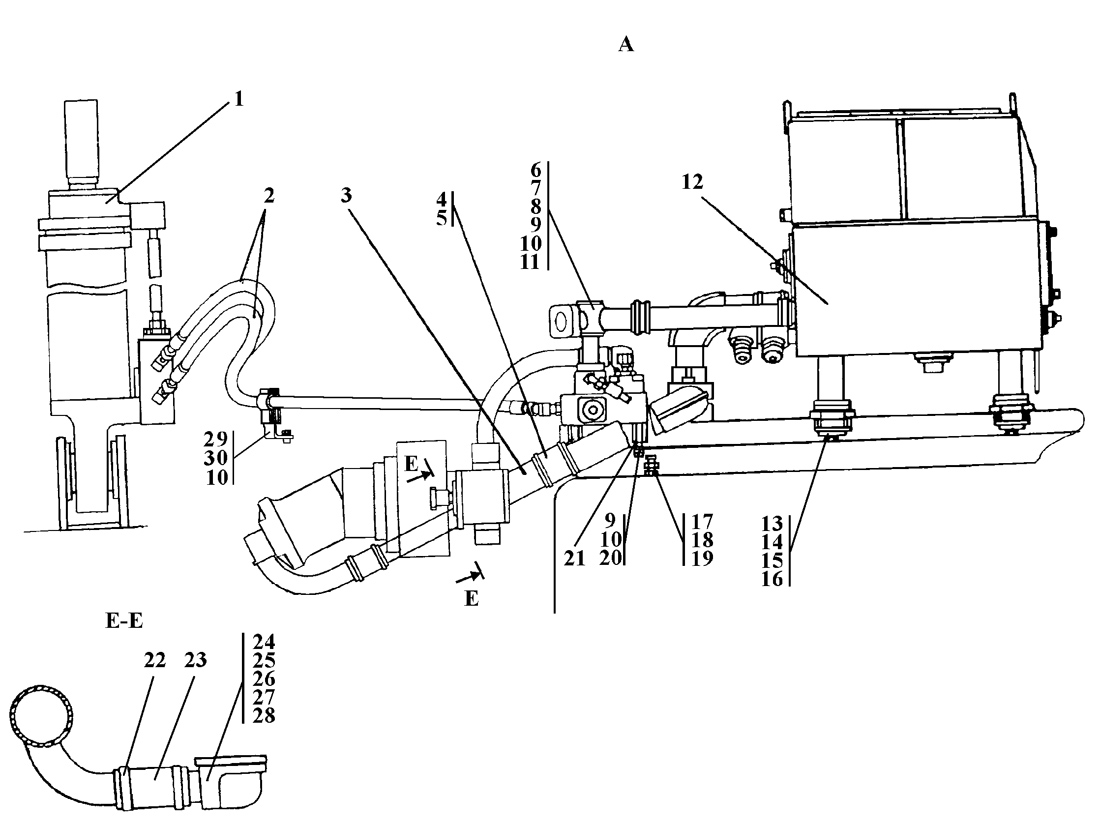

Рис.2

№ п/п	№ рис.	Наименование	Код детали	УХЛ	Т	У
0	0	Установка гидросистемы	312002-26-1СП	1	-	-
0	0	Установка гидросистемы	312002-26-1-20СП	-	1	-
1	1	Фланец	2501-26-303	1	-	-
1	1	Фланец	2501-26-303-20	-	1	-
2	1	Болт М10-6gx70	-	4	4	-
3	1	Болт М10-6gx35	280 210	2	-	-
3	1	Болт М10-6gx35	28 0210-20	-	2	-
4	1	Шайба 10 ОТ	-	20	20	-
5	1	Кольцо 039-045-36-2-51-1668	-	1	1	-
6	1	Муфта	312001-26-48	1	1	-
7	1	Кольцо С25	700-58-2332	1	-	-
7	1	Кольцо С25	700-58-2332-20	-	1	-
8	1	Трубопровод	312001-26-15СП	1	-	-
8	1	Трубопровод	312001-26-15-20СП	-	1	-
9	1	Шайба	315 220	4	4	-
10	1	Болт М14-6gx70	280 504	4	-	-
10	1	Болт М14-6gx70	28 0504-20	-	4	-
11	1	Кольцо 049-055-36-2-51-1668	-	1	1	-
12	1	Рукав	46 1501-01	1	-	-
12	1	Рукав	46 1501-01-20	-	1	-
13	1	Хомут стяжной червячный 1070-У-02 ПО4.435.002ТУ	-	14	14	-
14	1	Рукав d25	3501-26-177-05СП	1	-	-
14	1	Рукав d25	3501-26-177-05-20СП	-	1	-
15	1	Контргайка	Н.036.23.022	2	-	-
15	1	Контргайка	Н.,36.23.022-01	-	2	-
16	1	Кольцо 018-022-25-2-51-1668	-	2	2	-
17	1	Угольник поворотный	5001-26-77-01	1	-	-
17	1	Угольник поворотный	5001-26-77-01-20	-	1	-
18	1	Кольцо 021-027-36-2-51-1668	-	4	4	-
19	1	Угольник	312002-26-11СП	4	-	-
19	1	Угольник	312002-26-11-20СП	-	4	-
20	1	Гайка М16x1,5	-	2	2	-
21	1	Шайба 16 ОТ	-	6	6	-
23	1	Болт М16x1,5-6gx60	-	1	1	-
24	1	Втулка	40 0354-05	2	2	-
25	1	Планка	2501-26-301	2	-	-
25	1	Планка	2501-26-301-20	-	2	-
26	1	Болт М16x1,5-6gx30	280 520	2	-	-
26	1	Болт М16x1,5-6gx30	28 0520-20	-	2	-
27	1	Скоба	2501-26-300	2	-	-
27	1	Скоба	2501-26-300-20	-	2	-
28	1	Контргайка	Н.036.23.072	4	-	-
28	1	Контргайка	Н.036.23.072-01	-	4	-
29	1	Распределитель	312001-26-25СП	1	-	-
29	1	Распределитель	312001-26-25-20СП	-	1	-
30	1	Рукав	1101-26-121-05	2	2	-
31	1	Трубопровод	312001-26-16СП	1	-	-
31	1	Трубопровод	312001-26-16-20СП	-	1	-
32	1	Планка	405-26-25	1	1	-
33	1	Шайба 16	310 270	2	-	-
33	1	Шайба 16	31 0270-20	-	2	-
34	1	Трубопровод	312001-26-13СП	1	-	-
34	1	Трубопровод	312001-26-13-20СП	-	1	-
35	1	Рукав d12	404-26-213-01СП	1	-	-
35	1	Рукав d12	404-26-213-01-20СП	-	1	-
36	1	Кольцо 012-016-25-2-51-1668	-	2	2	-
37	1	Шпилька	295 220	2	-	-
37	1	Шпилька	29 5220-20	-	2	-
38	1	Болт М10-6gx30	-	4	4	-
39	1	Гайка М10	-	2	2	-
40	1	Кольцо 088-095-46-2-51-1668	-	1	1	-
41	1	Насос НШ50А-3	-	1	-	-
41	1	Насос НШ50А-3-Т	-	-	1	-
43	1	Болт М8-6gx70	-	8	8	-
44	1	Бугель	312501-94-105	3	-	-
44	1	Бугель	312501-94-105-20	-	3	-
45	1	Прокладка	700-40-6684-01	4	4	-
46	1	Болт М12x1,25-6gx35	-	4	4	-
47	1	Шайба 12 ОТ	-	16	16	-
48	1	Шайба 12x2	310 210	6	-	-
48	1	Шайба 12x2	31 0210-20	-	6	-
49	1	Кольцо защитное	440 038	3	3	-
50	1	Кольцо 032-038-36-2-51-1668	-	3	3	-
51	1	Фланец	2501-26-83	6	-	-
51	1	Фланец	2501-26-83-20	-	6	-
52	1	Гайка накидная	Н.036.01.005	2	-	-
52	1	Гайка накидная	Н.036.01.005-01	-	2	-
53	1	Заглушка	400-26-55	2	-	-
53	1	Заглушка	400-26-55-20	-	2	-
1	2	Гидроцилиндр d160	312002-26-80СП	1	-	-
1	2	Гидроцилиндр d160	312002-26-80-20СП	-	1	-
2	2	Рукав высокого давления d16 армированный	46-26-355-12СП	2	-	-
2	2	Рукав высокого давления d16 армированный	46-26-355-12-20СП	-	2	-
3	2	Трубопровод	312001-26-36СП	1	-	-
3	2	Трубопровод	312001-26-36-20СП	-	1	-
4	2	Рукав	461 701	3	-	-
4	2	Рукав	46 1701-20	-	3	-
5	2	Хомут стяжной червячный 1085-У-02 ПО4.435.002ТУ	-	6	6	-
6	2	Трубопровод	312001-26-12СП	1	-	-
6	2	Трубопровод	312001-26-12-20СП	-	1	-
7	2	Фланец	2501-26-83	6	-	-
7	2	Фланец	2501-26-83-20	-	6	-
8	2	Кольцо защитное	440 038	3	3	-
9	2	Болт М12-6gx35	-	11	11	-
10	2	Шайба 12.ОТ	-	16	16	-
11	2	Кольцо 032-038-36-2-51-1668	-	3	3	-
12	2	Бак гидросистемы	312001-26-30СП	1	-	-
12	2	Бак гидросистемы	312001-26-30-20СП	-	1	-
13	2	Амортизатор	2501-25-37СП	8	8	-
14	2	Шайба	1101-25-36	4	4	-
15	2	Болт М16x1,5-6gx105	280 570	4	-	-
15	2	Болт М16x1,5-6gx105	28 0570-20	-	4	-
16	2	Шайба 16.ОТ	-	6	6	-
17	2	Штуцер ввертной	5001-26-78	1	-	-
17	2	Штуцер ввертной	5001-26-78-20	-	1	-
18	2	Кольцо 018-022-25-2-51-1668	-	2	2	-
19	2	Контргайка	Н.036.23.022	2	-	-
19	2	Контргайка	Н.036.23.022-01	-	2	-
20	2	Шайба 12x2	310 210	6	-	-
20	2	Шайба 12x2	31 0210-20	-	6	-
21	2	Опора	312001-26-46	3	-	-
21	2	Опора	312001-26-46-20	-	3	-
22	2	Хомут стяжной червячный 1055-У-02 ПО4.435.002ТУ	-	2	2	-
23	2	Рукав	461 401	1	-	-
23	2	Рукав	46 1401-20	-	1	-
24	2	Трубопровод	312001-26-11СП	1	-	-
24	2	Трубопровод	312001-26-11-20СП	-	1	-
25	2	Болт М10-6gx70	-	4	4	-
26	2	Болт М10-6gx30	-	4	4	-
27	2	Шайба 10.ОТ	-	20	20	-
28	2	Кольцо 042-050-46-2-51-1668	-	1	1	-
29	2	Планка	312501-94-155	1	-	-
29	2	Планка	312501-94-155-20	-	1	-
30	2	Болт М12x1,25-6gx35	-	1	1	-
