| № п/п | № рис. | Наименование | Код детали | УХЛ | Т | У |

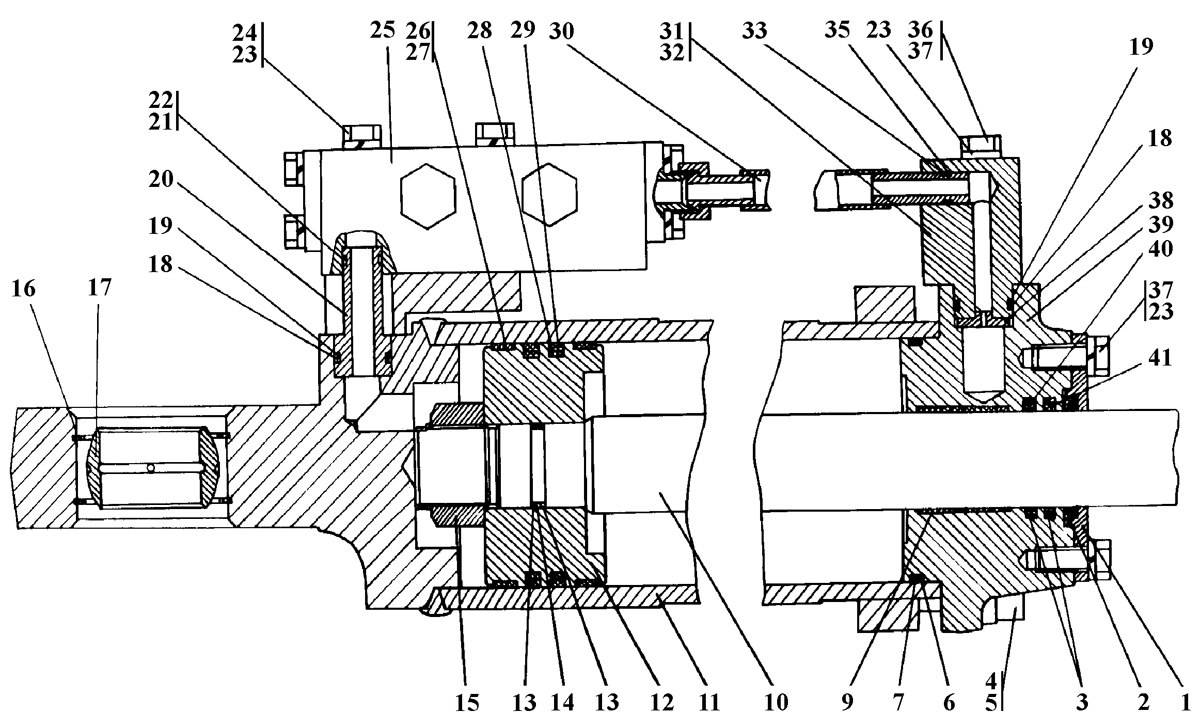

| 0 | 1 | Гидроцилиндр d160 | 312002-26-80СП | 1 |
- | - |
| 0 | 1 | Гидроцилиндр d160 | 312002-26-80-20СП | - |
1 | - |
| 1 | 1 | Скребок | 312001-26-108 | 1 |
1 | - |
| 2 | 1 | Грязесъемник 3-d ГОСТ 24811-81 | 2501-93-506-04СП | 1 |
1 | - |
| 3 | 1 | Кольцо 070-080-58-2-51-1668 | - | 2 |
2 | - |
| 4 | 1 | Болт М30x2-6gx100 | 280 945 | 4 |
- | - |
| 4 | 1 | Болт М30x2-6gx100 | 28 0945-20 | - |
4 | - |
| 5 | 1 | Шайба 30 | - | 4 |
4 | - |
| 6 | 1 | Шайба защитная | 2601-26-27 | 1 |
1 | - |
| 7 | 1 | Кольцо 150-160-58-2-51-1668 | - | 1 |
1 | - |
| 9 | 1 | Кольцо штоковое | 312001-26-111 | 2 |
2 | - |
| 10 | 1 | Шток | 011501-93-601-15 | 1 |
- | - |
| 10 | 1 | Шток | 011501-93-601-15-20 | - |
1 | - |
| 11 | 1 | Корпус | 312002-26-81СП | 1 |
1 | - |
| 12 | 1 | Поршень | 012001-97-568-01 | 1 |
1 | - |
| 13 | 1 | Кольцо защитное | 46-93-607-02 | 2 |
2 | - |
| 14 | 1 | Кольцо 040-048-46-2-51-1668 | - | 1 |
1 | - |
| 15 | 1 | Гайка специальная | 312001-26-110-01 | 1 |
1 | - |
| 16 | 1 | Кольцо С90 ГОСТ 13941-86 | 700-58-2278-10 | 2 |
- | - |
| 16 | 1 | Кольцо С90 ГОСТ 13941-86 | 700-58-2278-20 | - |
2 | - |
| 17 | 1 | Подшипник ШСЛ-60 ТУ 4649-020-05808824-2005 | - | 2 |
2 | - |
| 18 | 1 | Кольцо 032-038-36-2-51-1668 | - | 2 |
2 | - |
| 19 | 1 | Кольцо защитное | 2501-98-550 | 2 |
2 | - |
| 20 | 1 | Втулка | 011501-93-617 | 1 |
- | - |
| 20 | 1 | Втулка | 011501-93-617-20 | - |
1 | - |
| 21 | 1 | Кольцо защитное | 2501-93-561 | 1 |
1 | - |
| 22 | 1 | Кольцо 022-026-25-2-51-1668 | - | 1 |
1 | - |
| 23 | 1 | Шайба 16.ОТ | - | 10 |
10 | - |
| 24 | 1 | Болт М16x1,5-6gx105 | 280 570 | 4 |
- | - |
| 24 | 1 | Болт М16x1,5-6gx105 | 28 0570-20 | - |
4 | - |
| 25 | 1 | Гидрозамок | 312501-26-24СП | 1 |
- | - |
| 25 | 1 | Гидрозамок | 312501-26-24-20СП | - |
1 | - |
| 26 | 1 | Кольцо опорно-направляющее поршневое Е21Т-160-15-4,0 ТУ2290-004-48774662-2002 (допускается замена на поз.27) | - | 2 |
2 | - |
| 27 | 1 | Втулка опорная (допускается замена на поз.26) | 46-26-1509 | 2 |
2 | - |
| 28 | 1 | Кольцо уплотнительное | 46-26-1512 | 2 |
2 | - |
| 29 | 1 | Кольцо 140-155-85-2-51-1668 | - | 2 |
2 | - |
| 30 | 1 | Трубопровод | 312002-26-83СП | 1 |
- | - |
| 30 | 1 | Трубопровод | 312002-26-83-20СП | - |
1 | - |
| 31 | 1 | Угольник (допускается замена на поз.32) | 312002-26-100 | 1 |
- | - |
| 31 | 1 | Угольник | 312002-26-100-20 | - |
1 | - |
| 32 | 1 | Угольник (допускается замена на поз.31) | 312002-26-101 | 1 |
- | - |
| 32 | 1 | Угольник | 312002-26-101-20 | - |
1 | - |
| 33 | 1 | Кольцо защитное | 312002-26-106 | 1 |
1 | - |
| 35 | 1 | Кольцо 016-020-25-2-51-1668 | - | 1 |
1 | - |
| 36 | 1 | Болт М16x1,5-6gx90 (допускается замена на поз.37 совместно с поз.32) | 280 568 | 2 |
- | - |
| 36 | 1 | Болт М16x1,5-6gx90 | 28 0568-20 | - |
2 | - |
| 37 | 1 | Болт М16x1,5-6gx38 (2шт. допускается замена на поз.36 совместно с поз.31) | 28 0535-20 | 6 |
- | - |
| 37 | 1 | Болт М16x1,5-6gx38 | 28 0535-20 | - |
6 | - |
| 38 | 1 | Втулка | 312002-26-105 | 1 |
1 | - |
| 39 | 1 | Крышка | 012001-97-567 | 1 |
1 | - |
| 40 | 1 | Кольцо уплотнительное | 1501-26-630-01 | 1 |
1 | - |
| 41 | 1 | Кольцо уплотнительное | 312001-26-109-01 | 1 |
1 | - |
