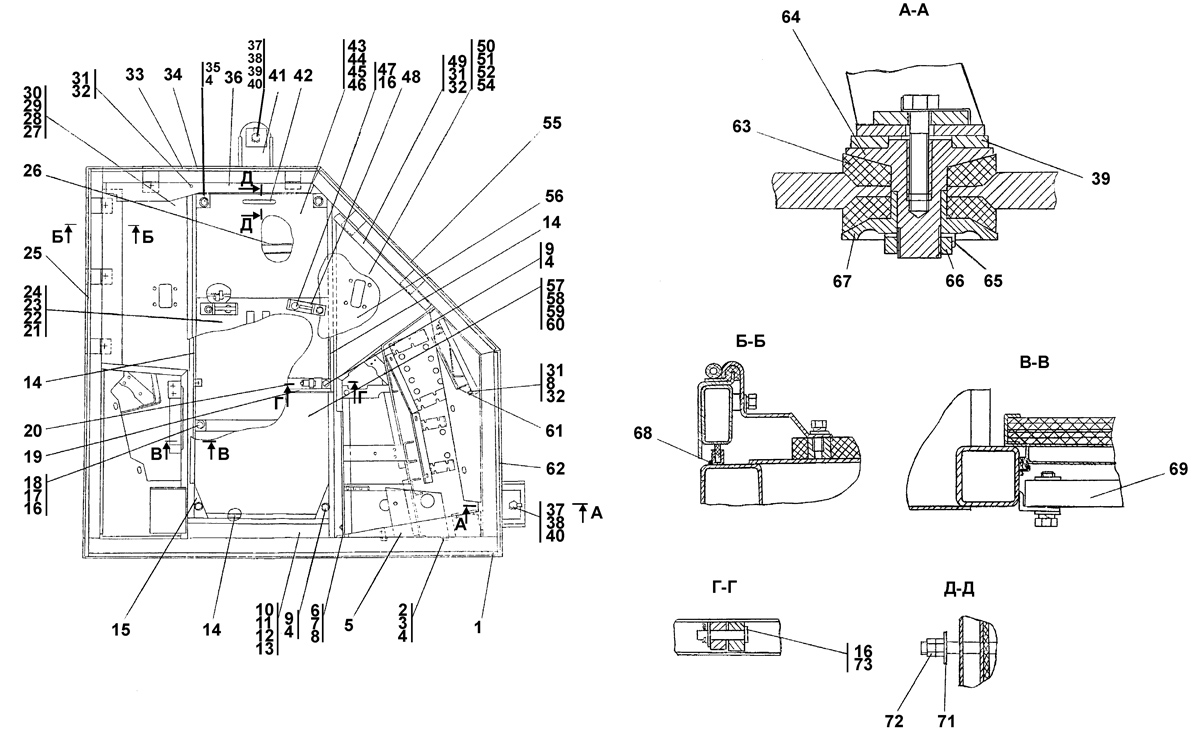

| № п/п | № рис. | Наименование | Код детали | УХЛ | Т | У |
| 0 | 1 | Пол | 312001-24-1СП | 1 |
- | - |
| 0 | 1 | Пол | 312001-24-1-20СП | - |
1 | - |
| 1 | 1 | Уплотнение | 40 0285-14 | 1 |
1 | - |
| 2 | 1 | Болт М8-6gx20 | - | 2 |
2 | - |
| 3 | 1 | Шайба 8Т | - | 2 |
2 | - |
| 4 | 1 | Шайба 8 | 310 150 | 12 |
- | - |
| 4 | 1 | Шайба 8 | 31 0150-20 | - |
12 | - |
| 5 | 1 | Крышка | 312001-24-111 | 1 |
- | - |
| 5 | 1 | Крышка | 312001-24-111-20 | - |
1 | - |
| 6 | 1 | Крышка | 3501-24-150СП | 1 |
- | - |
| 6 | 1 | Крышка | 3501-24-150-20СП | - |
1 | - |
| 7 | 1 | Винт ВМ6-6gx12 ГОСТ 17473-80 | - | 14 |
14 | - |
| 8 | 1 | Шайба 6Т | - | 12 |
12 | - |
| 9 | 1 | Болт М8-6gx55 | 280 150 | 10 |
- | - |
| 9 | 1 | Болт М8-6gx55 | 28 0150-20 | - |
10 | - |
| 10 | 1 | Коврик | 312001-24-89 | 2 |
2 | - |
| 11 | 1 | Коврик | 312001-24-89-01 | 1 |
- | - |
| 11 | 1 | Коврик | 312001-24-89-01-20 | - |
1 | - |
| 12 | 1 | Коврик | 312001-24-90 | 1 |
- | - |
| 12 | 1 | Коврик | 312001-24-90-20 | - |
1 | - |
| 13 | 1 | Коврик | 312001-24-91 | 1 |
1 | - |
| 14 | 1 | Уплотнение | 3501-24-143 | 4 |
4 | - |
| 15 | 1 | Крышка | 3501-24-135СП | 1 |
- | - |
| 15 | 1 | Крышка | 3501-24-135-20СП | - |
1 | - |
| 16 | 1 | Шайба 10 | 310 170 | 12 |
- | - |
| 16 | 1 | Шайба 10 | 31 0170-20 | - |
12 | - |
| 17 | 1 | Шайба 10.ОТ | - | 4 |
4 | - |
| 18 | 1 | Болт М10-6gx20 | - | 4 |
4 | - |
| 19 | 1 | Уплотнение | 3501-24-139 | 2 |
2 | - |
| 20 | 1 | Крышка | 312001-24-111СП | 1 |
- | - |
| 20 | 1 | Крышка | 312001-24-111-20СП | - |
1 | - |
| 21 | 1 | Коврик | 312001-24-88-01 | 1 |
1 | - |
| 22 | 1 | Коврик | 312001-24-88 | 1 |
1 | - |
| 23 | 1 | Коврик | 312001-24-87-01 | 1 |
- | - |
| 23 | 1 | Коврик | 312001-24-87-01-20 | - |
1 | - |
| 24 | 1 | Коврик | 312001-24-87 | 2 |
2 | - |
| 25 | 1 | Уплотнение | 40 0285-15 | 1 |
1 | - |
| 26 | 1 | Крышка | 312001-24-121СП | 1 |
- | - |
| 26 | 1 | Крышка | 312001-24-121-20СП | - |
1 | - |
| 27 | 1 | Коврик | 312001-24-86-01 | 1 |
1 | - |
| 28 | 1 | Коврик | 312001-24-86 | 1 |
1 | - |
| 29 | 1 | Коврик | 312001-24-85-01 | 1 |
- | - |
| 29 | 1 | Коврик | 312001-24-85-01-20 | - |
1 | - |
| 30 | 1 | Коврик | 312001-24-85 | 2 |
2 | - |
| 31 | 1 | Болт М6-6gx16 ГОСТ 7798-70 | - | 12 |
12 | - |
| 32 | 1 | Шайба 6 | 310 110 | 10 |
- | - |
| 32 | 1 | Шайба 6 | 31 0110-20 | - |
10 | - |
| 33 | 1 | Уплотнение | 40 0285-21 | 1 |
1 | - |
| 34 | 1 | Уплотнение | 400 285 | 1 |
1 | - |
| 35 | 1 | Болт М8-6gx30 | - | 2 |
2 | - |
| 36 | 1 | Планка | 312001-24-80 | 1 |
- | - |
| 36 | 1 | Планка | 312001-24-80-20 | - |
1 | - |
| 37 | 1 | Пластина | 2501-24-150 | 3 |
- | - |
| 37 | 1 | Пластина | 2501-24-150-20 | - |
3 | - |
| 38 | 1 | Шайба стопорная | 2501-24-200 | 3 |
- | - |
| 38 | 1 | Шайба стопорная | 2501-25-200-20 | - |
3 | - |
| 39 | 1 | Шайба | 2501-55-202-01 | 3 |
- | - |
| 39 | 1 | Шайба | 2501-55-202-01-20 | - |
3 | - |
| 40 | 1 | Болт М24x2-6gx70 | 280 830 | 3 |
- | - |
| 40 | 1 | Болт М24x2-6gx70 | 28 0830-20 | - |
3 | - |
| 41 | 1 | Каркас | 312001-24-102СП | 1 |
- | - |
| 41 | 1 | Каркас | 312001-24-102-20СП | - |
1 | - |
| 42 | 1 | Ручка | 3501-24-203 | 1 |
- | - |
| 42 | 1 | Ручка | 3501-24-203-20 | - |
1 | - |
| 43 | 1 | Коврик | 312001-24-81 | 2 |
2 | - |
| 44 | 1 | Коврик | 312001-24-81-01 | 1 |
- | - |
| 44 | 1 | Коврик | 312001-24-81-01-20 | - |
1 | - |
| 45 | 1 | Коврик | 312001-24-82 | 1 |
1 | - |
| 46 | 1 | Коврик | 312001-24-82-01 | 1 |
1 | - |
| 47 | 1 | Болт М10-6gx30 | - | 6 |
6 | - |
| 48 | 1 | Упор | 401-24-210СП | 2 |
- | - |
| 48 | 1 | Упор | 401-24-210-20СП | - |
2 | - |
| 49 | 1 | Планка | 312001-24-101 | 1 |
- | - |
| 49 | 1 | Планка | 312001-24-101-20 | - |
1 | - |
| 50 | 1 | Коврик | 312001-24-83 | 2 |
2 | - |
| 51 | 1 | Коврик | 312001-24-83-01 | 1 |
- | - |
| 51 | 1 | Коврик | 312001-24-83-01-20 | - |
1 | - |
| 52 | 1 | Коврик | 312001-24-84 | 1 |
1 | - |
| 54 | 1 | Коврик | 312001-24-84-01 | 1 |
1 | - |
| 55 | 1 | Уплотнение | 40 0285-16 | 1 |
1 | - |
| 56 | 1 | Коврик | 312001-24-100 | 1 |
- | - |
| 56 | 1 | Коврик | 312001-24-100-20 | - |
1 | - |
| 57 | 1 | Коврик | 3501-24-54 | 1 |
- | - |
| 57 | 1 | Коврик | 3501-24-54-20 | - |
1 | - |
| 58 | 1 | Коврик | 3501-24-55 | 2 |
2 | - |
| 59 | 1 | Коврик | 3501-24-55-01 | 1 |
- | - |
| 59 | 1 | Коврик | 3501-24-55-01-20 | - |
1 | - |
| 60 | 1 | Коврик | 3501-24-84 | 1 |
1 | - |
| 61 | 1 | Кронштейн | 312001-24-140 | 1 |
- | - |
| 61 | 1 | Кронштейн | 312001-24-140-20 | - |
1 | - |
| 62 | 1 | Уплотнение | 40 0285-17 | 1 |
1 | - |
| 63 | 1 | Амортизатор | 400 224 | 4 |
4 | - |
| 64 | 1 | Упор | 2501-60-134 | 2 |
- | - |
| 64 | 1 | Упор | 2501-60-134-20 | - |
2 | - |
| 65 | 1 | Шайба Н42 | 310 460 | 4 |
- | - |
| 65 | 1 | Шайба Н42 | 31 0460-20 | - |
4 | - |
| 66 | 1 | Гайка | 305 485 | 2 |
- | - |
| 66 | 1 | Гайка | 30 5485-20 | - |
2 | - |
| 67 | 1 | Прижим | 2501-20-26 | 2 |
- | - |
| 67 | 1 | Прижим | 2501-20-26-20 | - |
2 | - |
| 68 | 1 | Герметик УТ-32 ТУ 38 105-1386-80 | - | 0,9кг |
0,9кг | - |
| 69 | 1 | Балка | 312001-24-123СП | 1 |
- | - |
| 69 | 1 | Балка | 312001-24-123-20СП | - |
1 | - |
| 71 | 1 | Шайба 8 | 310 140 | 2 |
- | - |
| 71 | 1 | Шайба 8 | 31 0140-20 | - |
2 | - |
| 72 | 1 | Гайка М6 ГОСТ 5915-70 | - | 4 |
4 | - |
| 73 | 1 | Шплинт 3,2x14 ГОСТ 397-79 | - | 4 |
4 | - |
| 74 | 1 | Ось 6-10в12x45 | 470 230 | 4 |
- | - |
| 74 | 1 | Ось 6-10в12x45 | 47 0230-20 | - |
4 | - |
