Инженерные машины

Система охлаждения (311502-60-3-01СП)

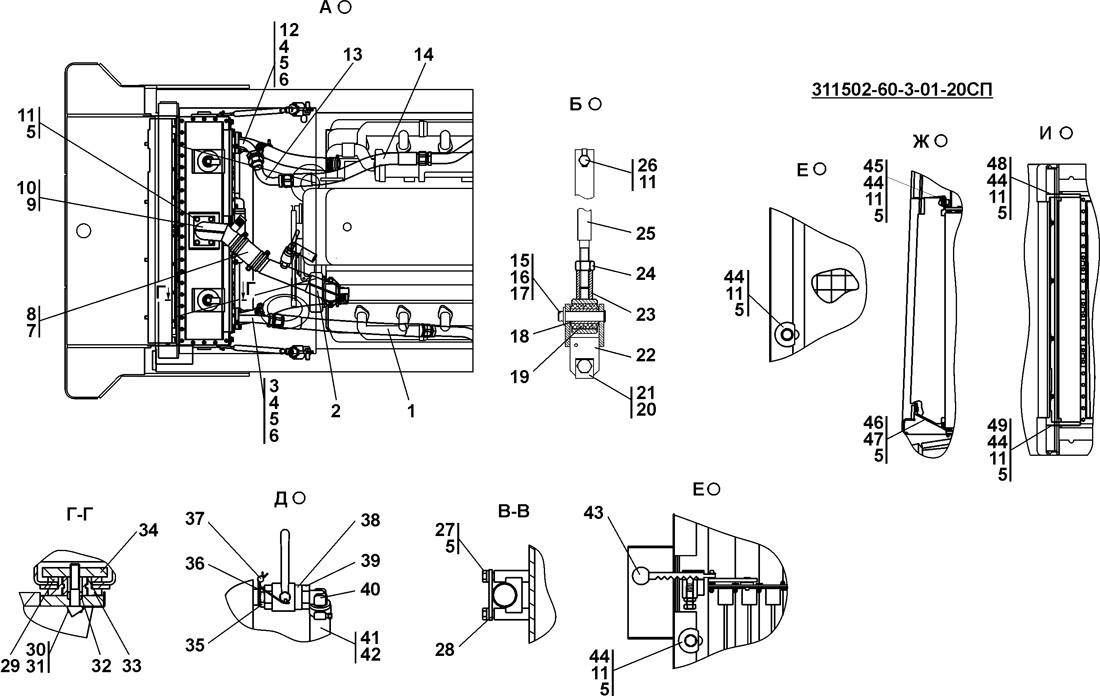

Рис.1

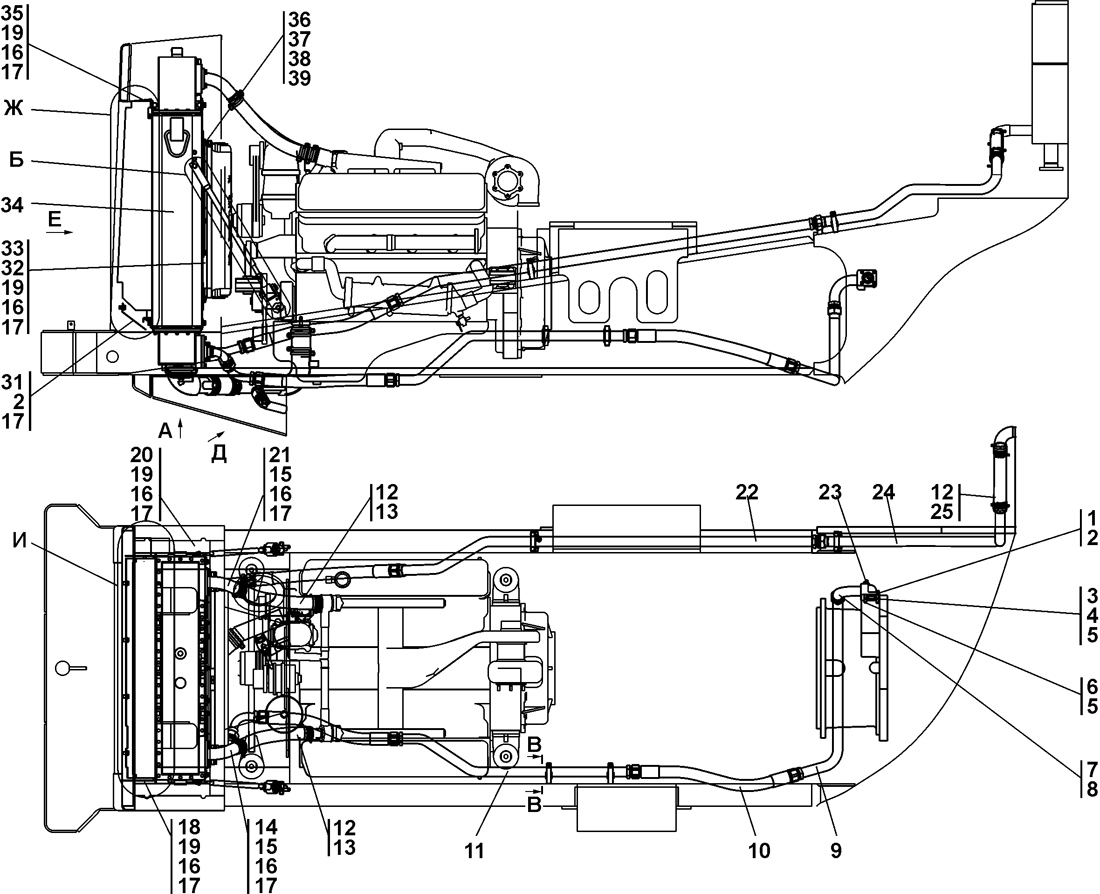

Рис.2

№ п/п	№ рис.	Наименование	Код детали	УХЛ	Т	У
0	0	Система охлаждения	311502-60-3-01СП	1	-	-
0	0	Система охлаждения	311502-60-3-01-20СП	-	1	-
1	1	Болт М10-6gx30	-	2	2	-
2	1	Болт М12x1,25-6gx20	280 320	4	-	-
2	1	Болт М12x1,25-6gx20	28 0320-20	-	4	-
3	1	Шпилька	295 220	2	-	-
3	1	Шпилька	29 5220-20	-	2	-
4	1	Гайка М10	-	2	2	-
5	1	Шайба 10 ОТ	-	10	10	-
6	1	Болт М10-6gx70 ГОСТ 7795-70	-	2	2	-
7	1	Патрубок	2001-60-133СП	1	-	-
7	1	Патрубок	2001-60-133-20СП	-	1	-
8	1	Кольцо 042-050-46-2ФСИ-80М ТУ 2539-001-49247031-2004	-	1	1	-
9	1	Трубопровод	311502-60-103СП	1	-	-
9	1	Трубопровод	311502-60-103-20СП	-	1	-
10	1	Рукав	46-60-392-06СП	2	-	-
10	1	Рукав	46-60-392-06-20СП	-	2	-
11	1	Трубопровод	311502-60-100СП	1	-	-
11	1	Трубопровод	311502-60-100-20СП	-	1	-
12	1	Хомут	46-60-366СП	12	-	-
12	1	Хомут	46-60-366-20СП	-	12	-
13	1	Рукав	46 1401-24	2	-	-
13	1	Рукав	46 1401-24-20	-	2	-
14	1	Патрубок	2002-60-101СП	1	-	-
14	1	Патрубок	2002-60-101-20СП	-	1	-
15	1	Прокладка	450 275	3	-	-
15	1	Прокладка	45 0275-20	-	3	-
16	1	Болт М12x1,25-6gx30	-	43	43	-
17	1	Шайба 12 ОТ	-	56	56	-
18	1	Щиток	311506-60-5-02	1	-	-
18	1	Щиток	311506-60-5-02-20	-	1	-
19	1	Шайба	46-11-476	32	-	-
19	1	Шайба	46-11-476-20	-	32	-
20	1	Щиток	311506-60-101-01СП	1	-	-
21	1	Патрубок	2002-60-101-01СП	1	-	-
21	1	Патрубок	2002-60-101-01-20СП	-	1	-
22	1	Трубопровод	312002-60-104СП	1	-	-
22	1	Трубопровод	312002-60-104-20СП	-	1	-
23	1	Датчик ТМ100-В	-	1	-	-
23	1	Датчик ТМ100-ВТ	-	-	1	-
24	1	Трубопровод	32002-60-102СП	1	-	-
24	1	Трубопровод	32002-60-102-20СП	-	1	-
25	1	Рукав	46 1401-07	1	-	-
25	1	Рукав	46 1401-07-20	-	1	-
26	1	Патрубок	2002-60-145СП	1	-	-
26	1	Патрубок	2002-60-145-20СП	-	1	-
27	1	Прокладка	450 292	1	-	-
27	1	Прокладка	45 0292-20	-	1	-
28	1	Болт М10-6gx40	280 250	2	-	-
28	1	Болт М10-6gx40	28 0250-20	-	2	-
29	1	Хомут	5001-26-130СП	8	-	-
29	1	Хомут	5001-26-130-20СП	-	8	-
30	1	Рукав	46 1701-01	1	-	-
30	1	Рукав	46 1701-01-20	-	1	-
31	1	Щиток	311506-60-4-01	1	-	-
31	1	Щиток	311506-60-4-01-20	-	1	-
32	1	Кожух	312505-60-101СП	1	-	-
32	1	Кожух	312505-60-101-20СП	-	1	-
33	1	Щит	2002-60-156-01CП	1	-	-
33	1	Щит	2002-60-156-01-20СП	-	1	-
34	1	Радиатор 2002-1301010 ТУ 37.373.086-89	-	1	1	-
35	1	Щиток	311506-60-2-01	1	-	-
35	1	Щиток	311506-60-2-01-20	-	1	-
36	1	Хомут	312505-60-120СП	1	-	-
36	1	Хомут	312505-60-120-20СП	-	1	-
37	1	Втулка	46-60-600	1	-	-
37	1	Втулка	46-60-600-20	-	1	-
38	1	Болт	280 160	1	-	-
38	1	Болт	28 0160-20	-	1	-
39	1	Гайка М8	-	1	1	-
1	2	Рукав	46-60-392-03СП	1	-	-
1	2	Рукав	46-60-392-03-20СП	-	1	-
2	2	Трубопровод	2002-60-158СП	1	-	-
2	2	Трубопровод	2002-60-158-20СП	-	1	-
3	2	Патрубок	312006-60-112СП	1	-	-
3	2	Патрубок	312006-60-112-20СП	-	1	-
4	2	Болт М12x1,25-6gx35	-	4	4	-
5	2	Шайба 12 ОТ ГОСТ 6402-70	-	56	56	-
6	2	Кольцо 032-050-46-2ФСИ-80М ТУ 2539-001-49247031-2004	-	2	2	-
7	2	Рукав	46 1701-04	1	-	-
7	2	Рукав	46 1701-04-20	-	1	-
8	2	Хомут	5001-60-130СП	8	-	-
8	2	Хомут	5001-60-130-20СП	-	8	-
9	2	Прокладка	450 275	3	-	-
9	2	Прокладка	45 0275-20	-	3	-
10	2	Патрубок	312006-60-109СП	1	-	-
10	2	Патрубок	312006-60-109-20СП	-	1	-
11	2	Болт М12x1,25-6gx30	-	43	43	-
12	2	Патрубок	312006-60-111СП	1	-	-
12	2	Патрубок	312006-60-111-20СП	-	1	-
13	2	Трубопровод	311502-60-110-01СП	1	-	-
13	2	Трубопровод	311502-60-110-01-20СП	-	1	-
14	2	Рукав	46-60-392-06СП	2	-	-
14	2	Рукав	46-60-392-06-20СП	-	2	-
15	2	Ось 6-16f9x75.40Х…2.28…35Ц9хр ГОСТ 9650-80	470 570	2	2	-
16	2	Шайба 16	310 270	2	-	-
16	2	Шайба 16	31 0270-20	-	2	-
17	2	Шплинт 4x40 ГОСТ 397-79	-	2	2	-
18	2	Втулка	2501-25-108	2	-	-
18	2	Втулка	2501-25-108-20	-	2	-
19	2	Втулка	400 093	2	2	-
20	2	Болт М16x1,5-6gx38	280 535	2	-	-
20	2	Болт М16x1,5-6gx38	28 0535-20	-	2	-
21	2	Пластина	2001-60-37	2	-	-
21	2	Пластина	2001-60-37-20	-	2	-
22	2	Вилка	2002-60-119СП	2	-	-
22	2	Вилка	2002-60-119-20СП	-	2	-
23	2	Втулка	2001-60-103СП	2	-	-
23	2	Втулка	2001-60-103-20СП	-	2	-
24	2	Гайка М16x1,5 ГОСТ 5915-70	-	2	2	-
25	2	Стяжка	2002-60-120-02СП	2	-	-
25	2	Стяжка	2002-60-120-02-20СП	-	2	-
26	2	Шайба стопорная	700-31-2242	2	-	-
26	2	Шайба стопорная	700-31-2242-20	-	2	-
27	2	Болт М12x1,25-6gx25	-	8	8	-
28	2	Планка	2506-60-65-01	4	-	-
28	2	Планка	2506-60-65-01-20	-	4	-
29	2	Амортизатор	2001-60-96	2	2	-
30	2	Пластина	2002-60-59	2	-	-
30	2	Пластина	2002-60-59-20	-	2	-
31	2	Болт М16x1,5-6gx75	280 562	2	-	-
31	2	Болт М16x1,5-6gx75	28 0562-20	-	2	-
32	2	Втулка	2002-60-30	2	-	-
32	2	Втулка	2002-60-30-20	-	2	-
33	2	Амортизатор	2501-25-37СП	2	2	-
34	2	Плита	2002-60-29	2	-	-
34	2	Плита	2002-60-29-20	-	2	-
36	2	Проволока 0,8-0-С ГОСТ 3282-74	-	0,53м	0,53м	-
37	2	Пломба свинцовая	2001-80-4	1	1	-
38	2	Кран шаровой 0,63/20 ТУ 3742-997-24337661-93	-	1	1	-
39	2	Контргайка	2502-60-31	2	-	-
39	2	Контргайка	2502-60-31-20	-	2	-
40	2	Угольник концевой	2002-60-82	1	-	-
40	2	Угольник концевой	2002-60-82-20	-	1	-
41	2	Рукав	46 0901-14	1	-	-
41	2	Рукав	46 0901-14-20	-	1	-
42	2	Шланговый хомут DIN3017-AS30-45/12C7-W2	-	1	1	-
43	2	Рукоятка	46-23-133	1	-	-
44	2	Шайба	46-11-476	32	-	-
44	2	Шайба	46-11-476-20	-	32	-
45	2	Щиток	311506-60-2-01	1	-	-
45	2	Щиток	311506-60-2-01-20	-	1	-
46	2	Щиток	311506-60-4-01	1	-	-
46	2	Щиток	311506-60-4-01-20	-	1	-
47	2	Болт М12x1,25-6gx20	280 320	4	-	-
47	2	Болт М12x1,25-6gx20	28 0320-20	-	4	-
48	2	Щиток	311506-60-5-03	-	1	-
49	2	Щиток	311506-60-5-02	1	-	-
49	2	Щиток	311506-60-5-02-20	-	1	-
