Облицовка (312002-55-1СП)

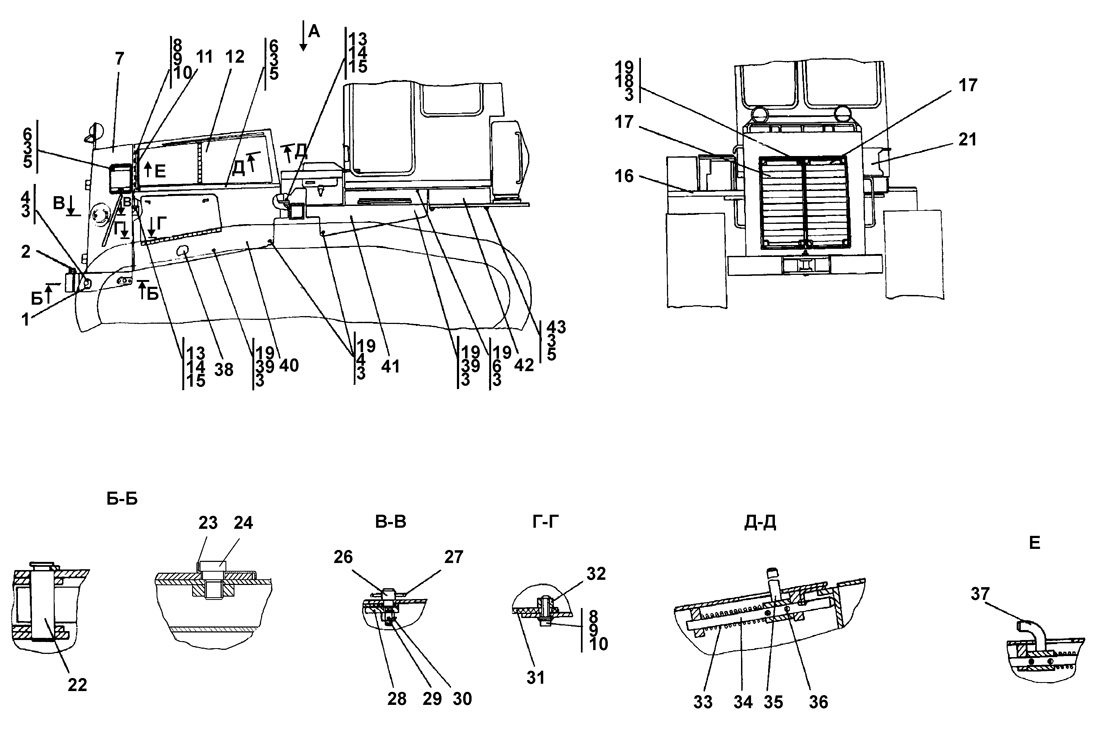

Рис.1

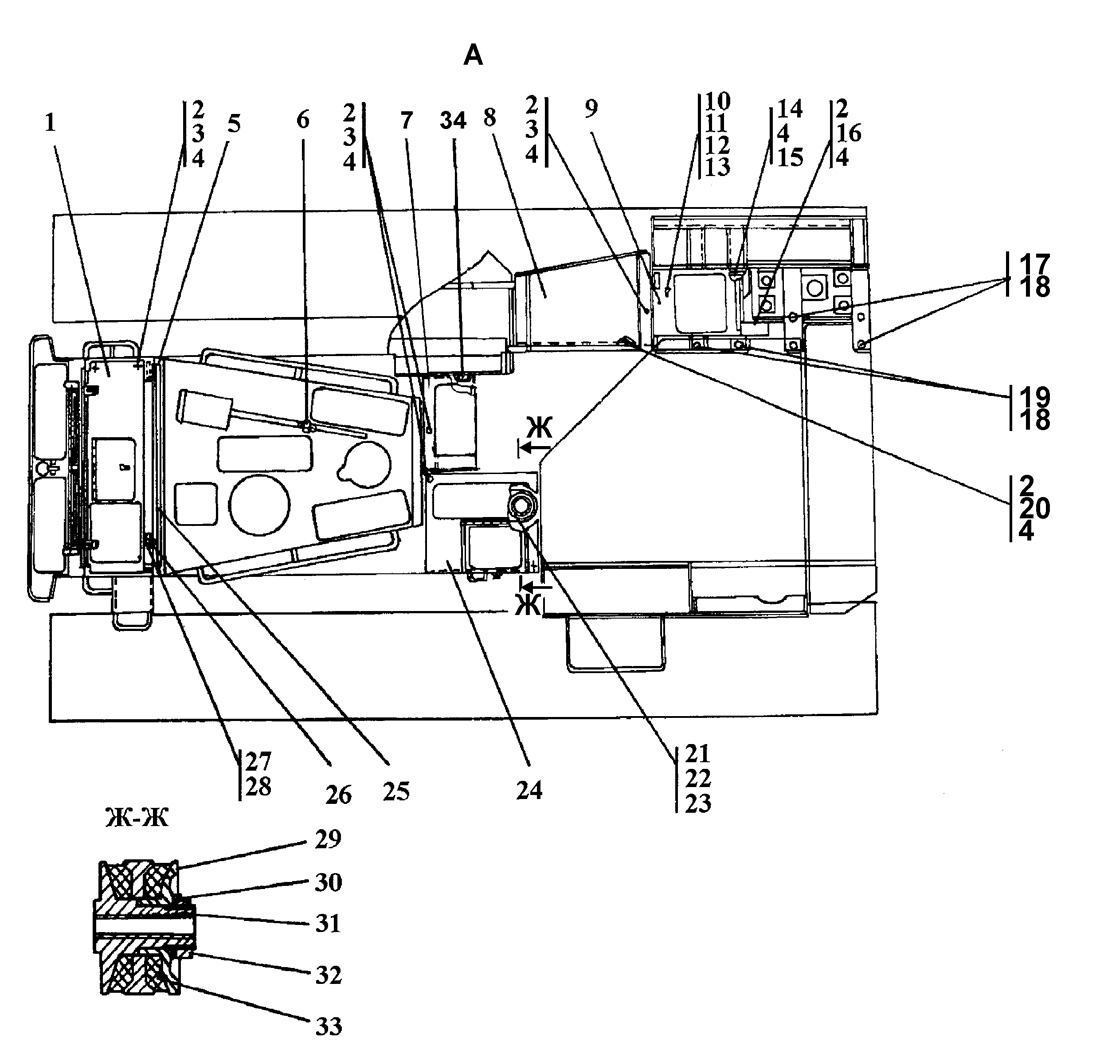

Рис.2

№ п/п	№ рис.	Наименование	Код детали	УХЛ	Т	У
0	0	Облицовка	312002-55-1СП	1	-	-
0	0	Облицовка	312002-55-1-20СП	-	1	-
1	1	Планка	312001-51-16	2	-	-
1	1	Планка	312001-51-16-20	-	2	-
2	1	Палец	312001-51-14СП	1	-	-
2	1	Палец	312001-51-14-20СП	-	1	-
3	1	Шайба 12.ОТ	-	72	72	-
4	1	Болт М12x1,25-6gx30	280 342	25	25	-
5	1	Шайба 12	310 230	22	-	-
5	1	Шайба 12	31 0230-20	-	22	-
6	1	Болт М12x1,25-6gx25	-	26	26	-
7	1	Корпус	312002-55-10СП	1	-	-
7	1	Корпус	312002-55-10-20СП	-	1	-
8	1	Болт М8-6gx25	-	19	19	-
9	1	Шайба 8Т	-	23	23	-
10	1	Шайба 8	310 150	23	-	-
10	1	Шайба 8	31 0150-20	-	23	-
11	1	Накладка	312002-55-68	2	-	-
11	1	Накладка	312002-55-68-20	-	2	-
12	1	Капот	312002-55-12СП	1	-	-
12	1	Капот	312002-55-12-20СП	-	1	-
13	1	Шайба	700-31-2209	6	-	-
13	1	Шайба	700-31-2209-20	-	6	-
14	1	Болт М16x1,5-6gx45	280 544	6	-	-
14	1	Болт М16x1,5-6gx45	28 0544-20	-	6	-
15	1	Шайба 16.ОТ	-	6	6	-
16	1	Крыло	312001-55-16СП	1	-	-
16	1	Крыло	312001-55-16-20СП	-	1	-
17	1	Решетка	1501-55-19СП	2	-	-
17	1	Решетка	1501-55-19-20СП	-	2	-
18	1	Болт М12x1,25-6gx65	281 379	10	-	-
18	1	Болт М12x1,25-6gx65	28 1379-20	-	10	-
19	1	Шайба	315 211	46	-	-
19	1	Шайба	31 5211-20	-	46	-
21	1	Кожух	312001-55-26СП	1	-	-
21	1	Кожух	312001-55-26-20СП	-	1	-
22	1	Палец	312001-55-15-01	2	2	-
23	1	Пластина	312002-55-75	2	-	-
23	1	Пластина	312002-55-75-20	-	2	-
24	1	Болт специальный	312002-55-74	2	-	-
24	1	Болт специальный	312002-55-74-20	-	2	-
26	1	Ось	401-55-383	1	1	-
27	1	Кольцо	46-43-105-01	1	-	-
27	1	Кольцо	46-43-105-01-10	-	1	-
28	1	Защелка	401-55-384	1	-	-
28	1	Защелка	401-55-384-20	-	1	-
29	1	Шплинт 2x14	-	1	1	-
30	1	Гайка	300 160	1	-	-
30	1	Гайка	30 0160-20	-	1	-
31	1	Прокладка	312002-55-60	2	2	-
32	1	Планка	312001-55-161	2	-	-
32	1	Планка	312001-55-161-20	-	2	-
33	1	Пружина	700-38-2563	10	-	-
33	1	Пружина	700-38-2563-20	-	10	-
34	1	Стержень	2501-55-215	10	10	-
35	1	Ручка	2501-55-169СП	8	8	-
36	1	Шплинт 4x25	-	20	20	-
37	1	Ручка	2001-55-30СП	2	2	-
38	1	Боковина	312002-55-14СП	1	-	-
38	1	Боковина	312002-55-14-20СП	-	1	-
39	1	Болт М12x1,25-6gx45	280 361	6	-	-
39	1	Болт М12x1,25-6gx45	28 0361-20	-	6	-
40	1	Боковина	312002-55-13СП	1	-	-
40	1	Боковина	312002-55-13-20СП	-	1	-
41	1	Боковина	312001-55-21СП	1	-	-
41	1	Боковина	312001-55-21-20СП	-	1	-
42	1	Боковина	312001-55-29СП	1	-	-
42	1	Боковина	312001-55-29-20СП	-	1	-
43	1	Болт М12x1,25-6gx55	280 370	2	-	-
43	1	Болт М12x1,25-6gx55	28 0370-20	-	2	-
1	2	Крышка	311502-55-13СП	1	-	-
1	2	Крышка	311502-55-13-20СП	-	1	-
2	2	Шайба	315 211	46	-	-
2	2	Шайба	31 5211-20	-	46	-
3	2	Болт М12x1,25-6gx30	280 342	25	-	-
3	2	Болт М12x1,25-6gx30	28 0342-20	-	25	-
4	2	Шайба 12ОТ	-	72	72	-
5	2	Прокладка	312002-55-59	1	1	-
6	2	Хомут	А30.06.100	1	-	-
6	2	Хомут	А30.06.100-20	-	1	-
7	2	Щиток	311502-55-20-01СП	1	-	-
7	2	Щиток	311502-55-20-01-20СП	-	1	-
8	2	Защита	311502-55-18СП	1	-	-
8	2	Защита	311502-55-18-20СП	-	1	-
8	2	Болт М8-6gx25	-	19	19	-
9	2	Кожух	312001-55-31СП	1	-	-
9	2	Кожух	312001-55-31-20СП	-	1	-
10	2	Ручка	2501-55-169СП	8	8	-
11	2	Стержень	2501-55-215	10	10	-
12	2	Пружина	700-38-2563	10	-	-
12	2	Пружина	700-38-2563-20	-	10	-
13	2	Шплинт 4x25 ГОСТ 397-79	-	20	20	-
14	2	Болт М12x1,25-6gx80	280 385	3	-	-
14	2	Болт М12x1,25-6gx80	28 0385-20	-	3	-
15	2	Шайба 12	310 230	22	-	-
15	2	Шайба 12	31 0230-20	-	22	-
16	2	Болт М12x1,25-6gx45	280 361	6	-	-
16	2	Болт М12x1,25-6gx45	28 0361-20	-	6	-
17	2	Болт М24x2-6gx110	280 850	4	-	-
17	2	Болт М24x2-6gx110	28 0850-20	-	4	-
18	2	Шайба 24	310 350	8	-	-
18	2	Шайба 24	31 0350-20	-	8	-
19	2	Болт М24x2-6gx100	280 845	4	-	-
19	2	Болт М24x2-6gx100	28 0845-20	-	4	-
20	2	Болт М12x1,25-6gx65	281 379	10	-	-
20	2	Болт М12x1,25-6gx65	28 1379-20	-	10	-
21	2	Кронштейн	312001-55-14-01СП	1	-	-
21	2	Кронштейн	312001-55-14-01-20СП	-	1	-
22	2	Шайба	ТТ2501-55-230	4	-	-
22	2	Шайба	ТТ2501-55-230-20	-	4	-
23	2	Болт М20x1,5-6gx40	280 720	4	-	-
23	2	Болт М20x1,5-6gx40	28 0720-20	-	4	-
24	2	Щиток	312002-55-15СП	1	-	-
24	2	Щиток	312002-55-15-20СП	-	1	-
25	2	Накладка	2001-55-135	1	-	-
25	2	Накладка	2001-55-135-20	-	1	-
26	2	Хомут	46-55-228СП	1	-	-
26	2	Хомут	46-55-228-20СП	-	1	-
27	2	Болт М8-6gx16	-	4	4	-
28	2	Шайба 8Т	-	23	23	-
29	2	Прижим	2501-20-26	1	-	-
29	2	Прижим	2501-55-26-20	-	1	-
30	2	Шайба Н42	310 460	1	-	-
30	2	Шайба Н42	31 0460-20	-	1	-
31	2	Упор	2501-60-134	1	-	-
31	2	Упор	2501-60-134-20	-	1	-
32	2	Гайка	305 485	1	-	-
32	2	Гайка	30 5485-20	-	1	-
33	2	Амортизатор	400 224	2	2	-
34	2	Опора	400085	1	1	-
