Кабина (312001-59-1СП)

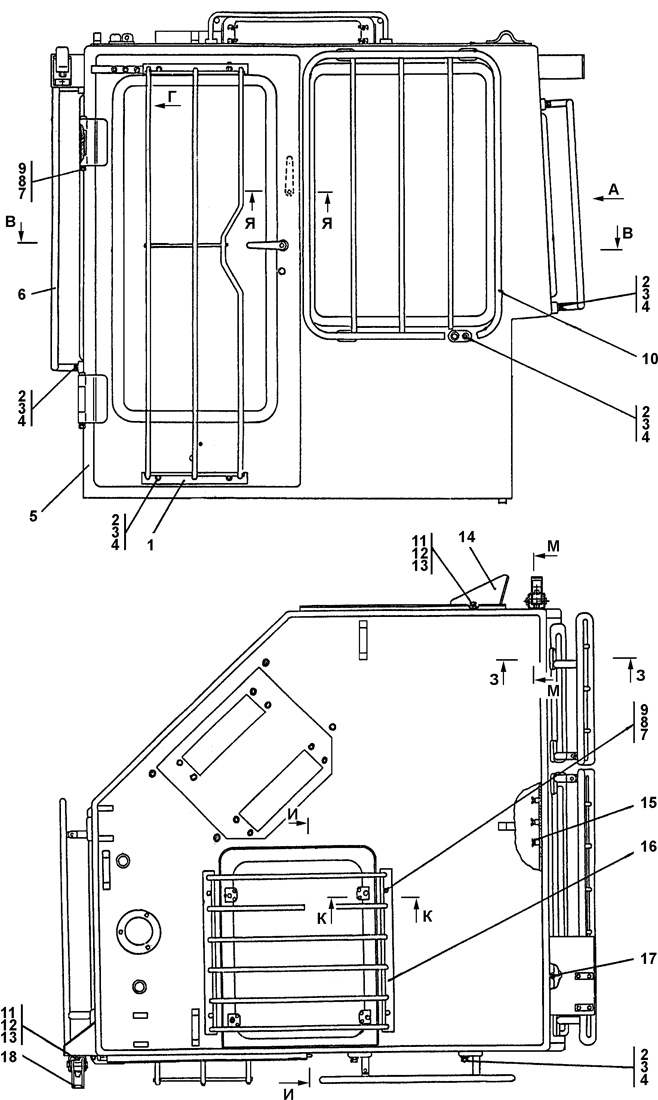

Рис.1

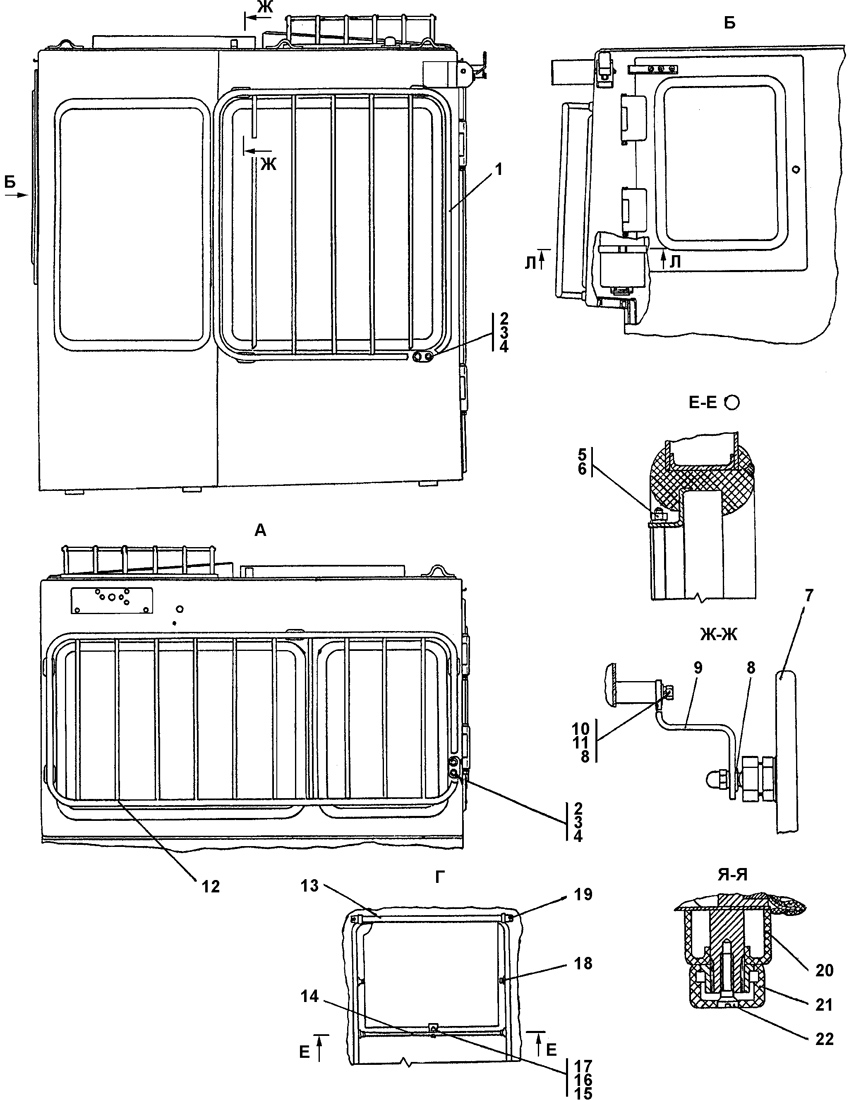

Рис.2

Рис.3

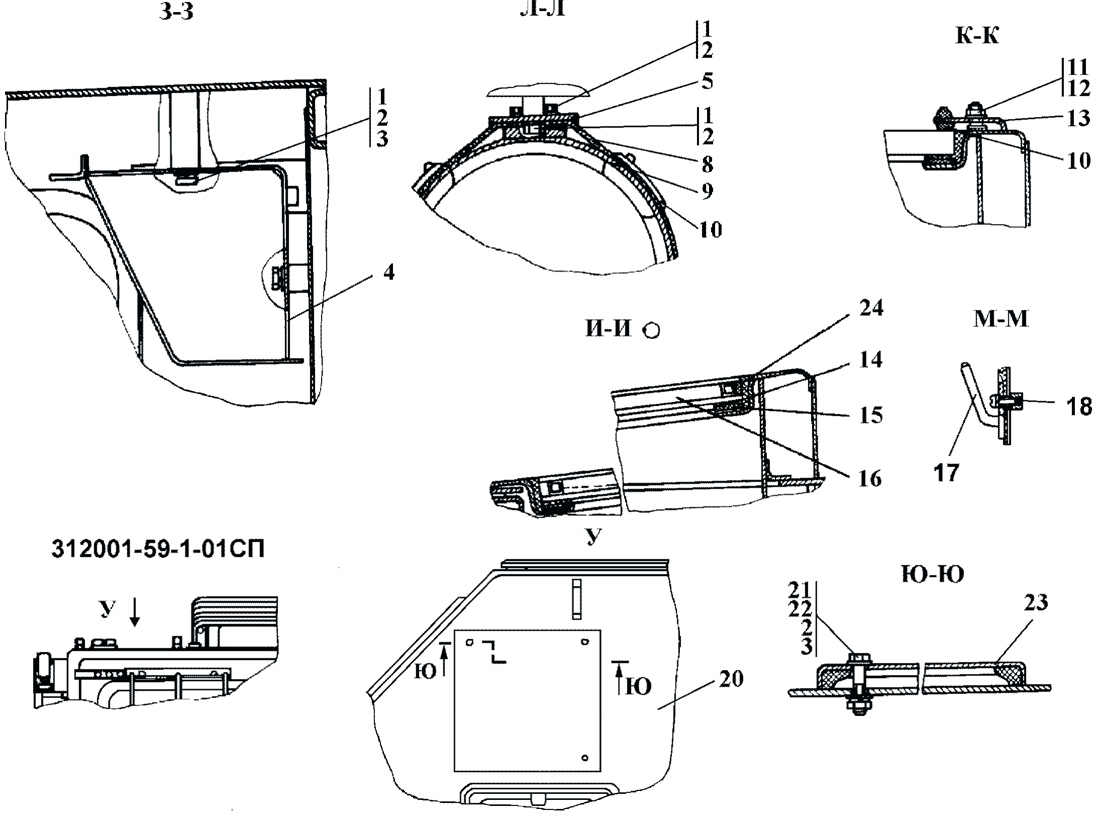

Рис.4

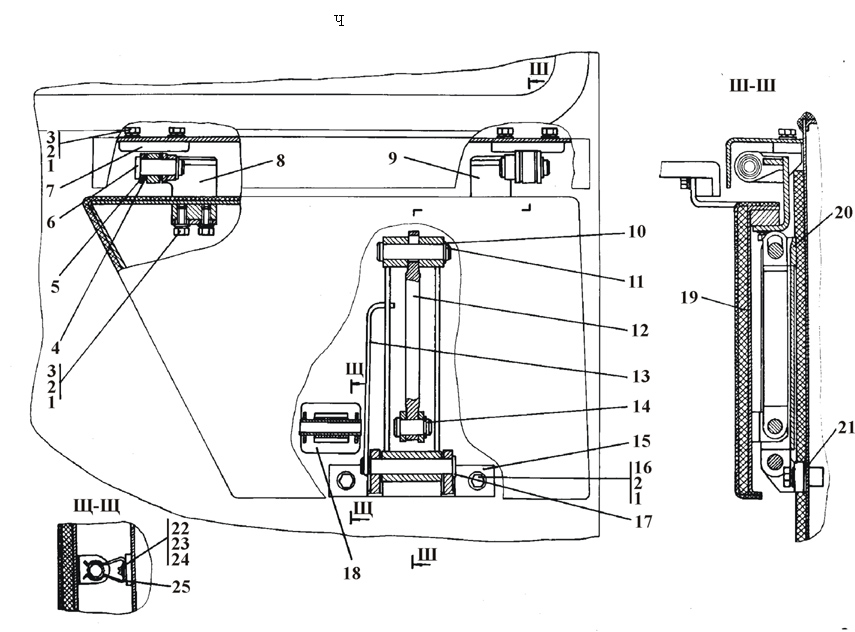

Рис.5

№ п/п	№ рис.	Наименование	Код детали	УХЛ	Т	У
0	0	Кабина	312001-59-1СП*	1	-	-
0	0	Кабина	312001-59-1-20СП	-	1	-
0	0	Кабина	312001-59-1-01СП**	1	-	-
0	0	Кабина	312001-59-1-01-20СП	-	1	-
1	1	Решетка	ТТ2501-59-164СП	1	-	-
1	1	Решетка	ТТ2501-59-164-20СП	-	1	-
2	1	Болт М12x1,25-6gx20	280 320	25	-	-
2	1	Болт М12x1,25-6gx20	28 0320-20	-	25	-
3	1	Шайба 12 ОТ	-	25	25	-
4	1	Шайба 12x2	310 210	25	-	-
4	1	Шайба 12x2	31 0210-20	-	25	-
5	1	Каркас	312001-59-101СП	1	-	-
5	1	Каркас	312001-59-101-20СП	-	1	-
6	1	Решетка	ТТ2501-59-118СП	1	-	-
6	1	Решетка	ТТ2501-59-118-20СП	-	1	-
7	1	Шайба 8	310 150	18	-	-
7	1	Шайба 8	31 0150-20	-	18	-
8	1	Шайба 8Т	-	32	32	-
9	1	Болт М8-6gx20	-	22	22	-
10	1	Решетка	ТТ2501-59-163СП	1	-	-
10	1	Решетка	ТТ2501-59-163-20СП	-	1	-
11	1	Болт М10-6gx30	-	2	2	-
12	1	Шайба 10 ОТ	-	13	13	-
13	1	Шайба 10	310 170	11	-	-
13	1	Шайба 10	31 0170-20	-	11	-
14	1	Кронштейн	ТТ2501-59-125СП	1	-	-
14	1	Кронштейн	ТТ2501-59-125-20СП	-	1	-
15	1	Винт ВМ8-6gx18 ГОСТ 17475-80	-	3	3	-
16	1	Решетка	ТТ2501-59-162СП	1	-	-
16	1	Решетка	ТТ2501-59-162-20СП	-	1	-
17	1	Пробка	7879-4204-01	1	1	-
18	1	Фиксатор	401-59-257СП	2	-	-
18	1	Фиксатор	401-59-257-20СП	-	2	-
1	2	Решетка	ТТ2501-59-118СП	1	-	-
1	2	Решетка	ТТ2501-59-118-20СП	-	1	-
2	2	Болт М12x1,25-6gx20	280 320	25	-	-
2	2	Болт М12x1,25-6gx20	28 0320-20	-	25	-
3	2	Шайба 12 ОТ	-	25	25	-
4	2	Шайба 12x2	310 210	25	-	-
4	2	Шайба 12x2	31 0210-20	-	25	-
5	2	Гайка М5	-	4	4	-
6	2	Шайба 5	-	8	8	-
7	2	Зеркало 53205-8201110	-	1	1	-
8	2	Шайба 8	310 150	18	-	-
8	2	Шайба 8	31 0150-20	-	18	-
9	2	Кронштейн	312001-59-58	1	-	-
9	2	Кронштейн	312001-59-58-20	-	1	-
10	2	Болт М8-6gx16	-	2	2	-
11	2	Шайба 8Т	-	32	32	-
12	2	Решетка	312001-59-121СП	1	-	-
12	2	Решетка	312001-59-121-20СП	-	1	-
13	2	Шторка автомобильная жип.0276	-	2	2	-
14	2	Стержень	2501-59-261-01	2	-	-
14	2	Стержень	2501-59-261-01-20	-	2	-
15	2	Гайка М4	-	2	2	-
16	2	Винт ВМ4-6gx12 ГОСТ 17473-80	-	2	2	-
17	2	Шайба 6	310 110	6	-	-
17	2	Шайба 6	31 0110-20	-	6	-
18	2	Кронштейн	2501-59-93	8	-	-
18	2	Кронштейн	2501-59-93-20	-	8	-
19	2	Винт 4x12 ОСТ 37.001.187-81	4 596 321 017	4	4	-
20	2	Кожух	2501-59-157	1	1	-
21	2	Ручка	2501-59-135СП	3	-	-
21	2	Ручка	2501-59-135-20СП	-	3	-
22	2	Винт	2501-59-102	3	-	-
22	2	Винт	2501-59-102-20	-	3	-
1	3	Окантовка	2501-59-73-05	2	2	-
2	3	Кант №23	46-59-419-04	2	2	-
3	3	Стеклопакет СПТК ТУ 21-0287200-005-91	ТТ2501-59-111СП	2	2	-
4	3	Замок правый А1.2501-59-25 ТУ4980-001-05786040-2005	-	1	1	-
7	3	Ручка	2501-59-134СП	1	-	-
7	3	Ручка	2501-59-134-20СП	-	1	-
9	3	Стеклопакет	2501-59-118СП	1	1	-
10	3	Кант №23	46-59-419-01	1	1	-
11	3	Окантовка	2501-59-73-01	1	1	-
12	3	Уплотнитель двери	400-460	2	2	-
13	3	Болт М16x1,5-6gx38	280 535	12	-	-
13	3	Болт М16x1,5-6gx38	28 0535-20	-	12	-
14	3	Шайба 16.ОТ	-	18	18	-
15	3	Шайба 16	310 270	12	-	-
15	3	Шайба 16	31 0270-20	-	12	-
16	3	Дверь	ТТ2501-59-140-01СП	1	-	-
16	3	Дверь	ТТ2501-59-140-01-20СП	-	1	-
17	3	Стержень	2501-59-105	4	-	-
17	3	Стержень	2501-59-105-20	-	4	-
18	3	Створка	46-59-245СП	4	-	-
18	3	Створка	46-59-245-20СП	-	4	-
19	3	Планка	401-59-422	8	-	-
19	3	Планка	401-59-422-20	-	8	-
20	3	Кант №23	46-59-419-02	2	2	-
21	3	Окантовка	2501-59-73-06	2	2	-
22	3	Стеклопакет СПТК ТУ 21-0287200-005-91	ТТ2501-59-110СП	2	2	-
23	3	Ось А1.312001-59-108	-	1	1	-
24	3	Окантовка	2501-59-73-04	2	2	-
25	3	Стеклопакет СПТК ТУ 21-0287200-005-91	ТТ2501-59-112СП	3	3	-
26	3	Форточка	312001-59-107СП	1	-	-
26	3	Форточка	312001-59-107-20СП	-	1	-
27	3	Кант №23	46-59-419	2	2	-
28	3	Ручка	2501-59-135СП	3	-	-
28	3	Ручка	2501-59-135-20СП	-	3	-
29	3	Винт А1.2501-59-102	-	3	3	-
32	3	Планка А1.2501-59-103	-	2	2	-
34	3	Болт М8-6gx30	-	8	8	-
35	3	Шайба 8Т	-	34	34	-
36	3	Шайба 8	310 150	18*	-	-
36	3	Шайба 8	310 150	26**	-	-
36	3	Шайба 8	31 0150-20	-	18*	-
36	3	Шайба 8	31 0150-20	-	26**	-
37	3	Болт М8-6gx20	-	24	24	-
1	4	Болт М8-6gx20	-	24	24	-
2	4	Шайба 8Т	-	34	34	-
3	4	Шайба 8	310 150	18*	-	-
3	4	Шайба 8	310 150	26**	-	-
3	4	Шайба 8	31 0150-20	-	18*	-
3	4	Шайба 8	31 0150-20	-	26**	-
4	4	Ящик	ТТ2501-59-117СП	1	-	-
4	4	Ящик	ТТ2501-59-117-20СП	-	1	-
5	4	Кронштейн	2501-59-150	1	-	-
5	4	Кронштейн	2501-59-150-20	-	1	-
8	4	Хомут крепления термоса 54-00-630	-	1	1	-
9	4	Гнездо	401-59-260СП	1	-	-
9	4	Гнездо	401-59-260-20СП	-	1	-
10	4	Опора	400 085	9	9	-
11	4	Гайка М6	-	6	6	-
12	4	Шайба 6Т	-	8	8	-
13	4	Пластина	ТТ2501-59-171	4	-	-
13	4	Пластина	ТТ2501-59-171-20	-	4	-
14	4	Герметик УТ32 ТУ38-105-1386-80	-	0,3 кг	0,3 кг	-
15	4	Прокладка	ТТ2501-59-148	1	1	-
16	4	Стеклопакет СПТК ТУ 21-0287200-005-91	ТТ2501-59-112СП	3	3	-
17	4	Крючок	2501-59-268	1	1	-
18	4	Винт ВМ4-6gx16 ГОСТ 17473-80	-	2	2	-
20	4	Каркас	312001-59-101-01СП**	1	-	-
20	4	Каркас	312001-59-101-01-20СП	-	1	-
21	4	Болт М8-6gx35**	-	4**	4**	-
22	4	Гайка М8**	-	4	4	-
23	4	Крышка	401-59-266СП**	1	-	-
23	4	Крышка	401-59-266СП	-	1	-
24	4	Герметик Абрис-Б ТУ 2513-001-43008408	-	0,18 кг	0,18 кг	-
1	5	Шайба 8	310 150	18*	-	-
1	5	Шайба 8	310 150	26**	-	-
1	5	Шайба 8	31 0150-20	-	18*	-
1	5	Шайба 8	31 0150-20	-	26**	-
2	5	Шайба 8Т	-	34	34	-
3	5	Болт М8-6gx20	-	24	24	-
4	5	Шайба	2501-89-27	4	4	-
5	5	Шайба 16	310 270	12	-	-
5	5	Шайба 16	31 0270-20	-	12	-
6	5	Ось	2501-89-28-01	2	2	-
7	5	Кронштейн	2501-89-156СП	1	-	-
7	5	Кронштейн	2501-89-156-20СП	-	1	-
8	5	Кронштейн	2501-89-106СП	1	-	-
8	5	Кронштейн	2501-89-106-20СП	-	1	-
9	5	Кронштейн	2501-89-106-01СП	1	-	-
9	5	Кронштейн	2501-89-106-01-20СП	-	1	-
10	5	Шайба	315 185	5	-	-
10	5	Шайба	31 5185-20	-	5	-
11	5	Ось	2501-89-28-02	1	1	-
12	5	Штанга	2501-89-29	1	-	-
12	5	Штанга	2501-89-29-20	-	1	-
13	5	Торсион	2501-89-93	1	1	-
14	5	Ось	2501-89-28	1	1	-
15	5	Кронштейн	2501-89-155СП	1	-	-
15	5	Кронштейн	2501-89-155-20СП	-	1	-
16	5	Болт М8-6gx25	-	2	2	-
17	5	Ось	2501-89-92	1	1	-
18	5	Крышка	2501-89-30	1	-	-
18	5	Крышка	2501-89-30-20	-	1	-
19	5	Панель	2501-89-141СП	1	-	-
19	5	Панель	2501-89-141-20СП	-	1	-
20	5	Упор	2501-89-205	1	-	-
20	5	Упор	2501-89-205-20	-	1	-
21	5	Пластина	2501-89-34	2	2	-
22	5	Винт ВМ5-6gx8 ГОСТ 17473-80	-	2	2	-
23	5	Шайба 6Т	-	8	8	-
24	5	Шайба 6	310 110	4	-	-
24	5	Шайба 6	31 0110-20	-	4	-
25	5	Скоба	2501-89-31	1	-	-
25	5	Скоба	2501-89-31-20	-	1	-
