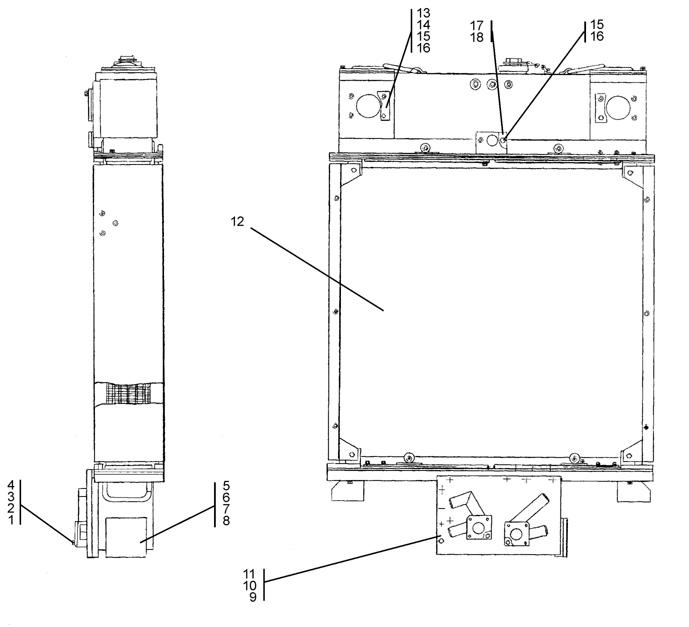

| Рис.1 |
| № п/п | № рис. | Наименование | Код детали | |||
| 0 | 1 | Блок радиаторов | 2002-60-143СП | |||
| 0 | 1 | Блок радиаторов | 2002-60-143-20СП | |||
| 1 | 1 | Шайба 10 ОТ | - | |||
| 2 | 1 | Болт М10-6gx25 | 280 230 | |||
| 3 | 1 | Прокладка | 450 224 | |||
| 3 | 1 | Прокладка | 45 0224-20 | |||
| 4 | 1 | Заглушка | 31 1102-60-40 | |||
| 4 | 1 | Заглушка | 31 1102-60-40-20 | |||
| 5 | 1 | Заглушка | 2002-60-74 | |||
| 5 | 1 | Заглушка | 2002-60-74-20 | |||
| 6 | 1 | Прокладка | 450 317 | |||
| 6 | 1 | Прокладка | 45 0317-20 | |||
| 7 | 1 | Болт М16x1,5-6gx38 | 280 535 | |||
| 8 | 1 | Шайба 16 ОТ | - | |||
| 9 | 1 | Шайба 10 ОТ | - | |||
| 10 | 1 | Болт 3М10-6gx35 | 280 266 | |||
| 10 | 1 | Болт 3М10-6gx35 | 28 0266-20 | |||
| 11 | 1 | Теплообменник | 31 1102-60-124-02СП | |||
| 11 | 1 | Теплообменник | 311102-60-124-02-20СП | |||
| 12 | 1 | Радиатор | 2002-60-142СП | |||
| 12 | 1 | Радиатор | 2002-60-142-20СП | |||
| 13 | 1 | Заглушка | 2001-60-32 | |||
| 13 | 1 | Заглушка | 2001-60-32-20 | |||
| 14 | 1 | Прокладка | 450 275 | |||
| 14 | 1 | Прокладка | 45 0275-20 | |||
| 15 | 1 | Болт М12x30 | - | |||
| 16 | 1 | Шайба 12 ОТ | - | |||
| 17 | 1 | Заглушка | 3506-60-71 | |||
| 17 | 1 | Заглушка | 3506-60-71-20 | |||
| 18 | 1 | Прокладка | 700-40-6097 | |||
| 18 | 1 | Прокладка | 700-40-6097-20 |
