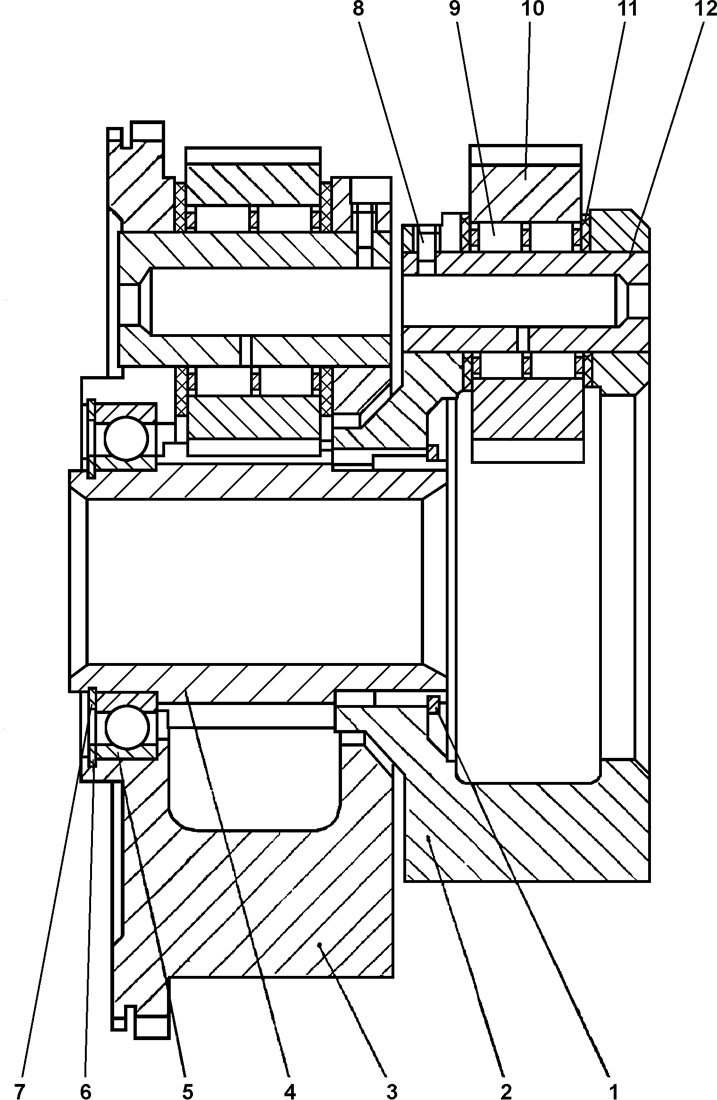

| Рис.1 |
| № п/п | № рис. | Наименование | Код детали | |||
| 0 | 1 | Редуктор | 312001-90-12СП | |||
| 1 | 1 | Кольцо С90 | 580 705 | |||
| 2 | 1 | Водило | 312501-90-111 | |||
| 3 | 1 | Водило | 312001-90-19СП | |||
| 4 | 1 | Шестерня | 312501-90-115 | |||
| 5 | 1 | Подшипник 116А ГОСТ 8338-75 | - | |||
| 6 | 1 | Кольцо С125 | 580 818 | |||
| 7 | 1 | Кольцо С80 | 700-58-2122 | |||
| 8 | 1 | Винт М8-6gx16 ГОСТ 1478-93 | 350 520 | |||
| 9 | 1 | Подшипник 6-252908Д | - | |||
| 10 | 1 | Сателлит | 312501-90-116 | |||
| 11 | 1 | Кольцо упорное | 2501-12-160 | |||
| 12 | 1 | Ось | 2601-12-85 |
