Установка привода лебедки с системой гидроуправления (312001-94-1-02СП)

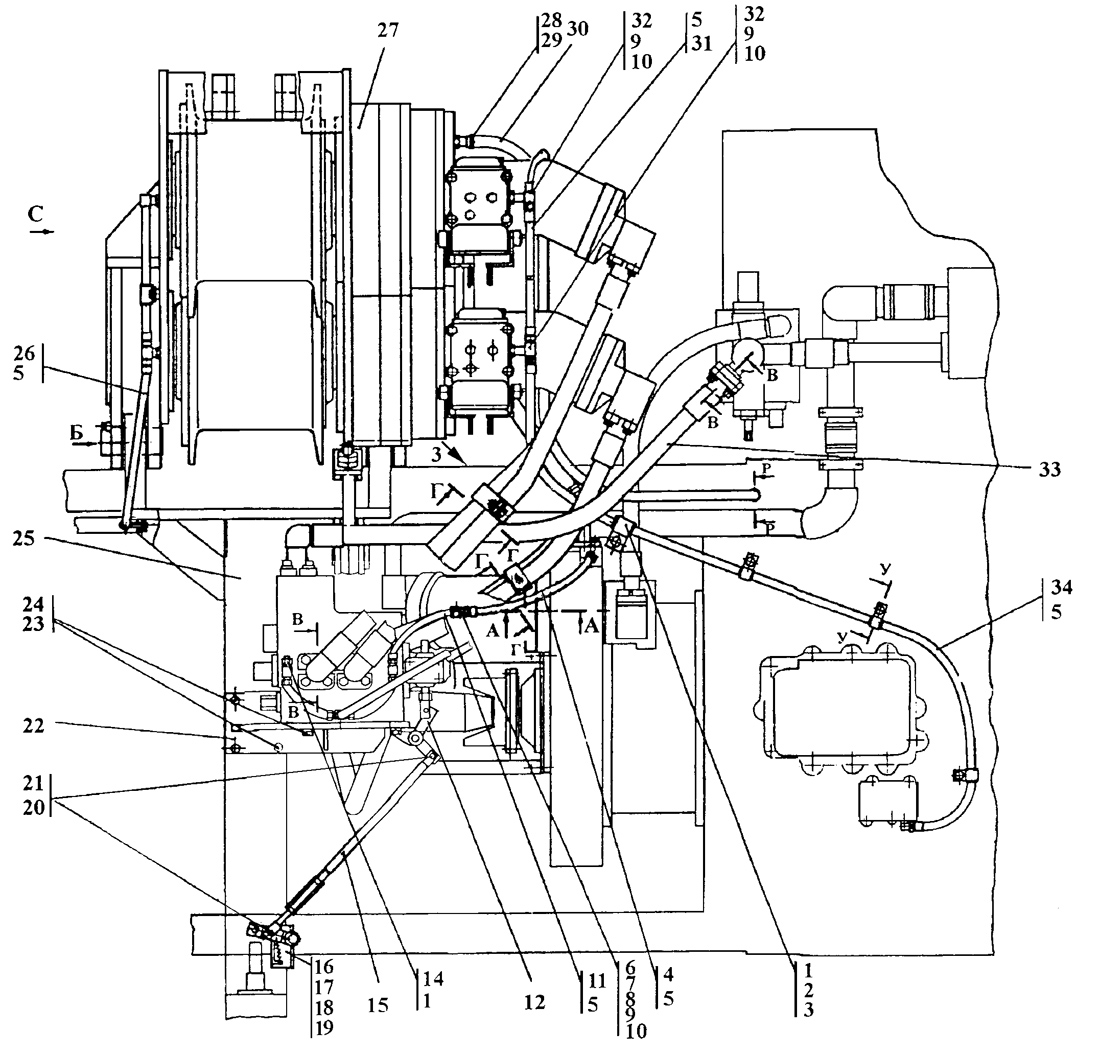

Рис.1

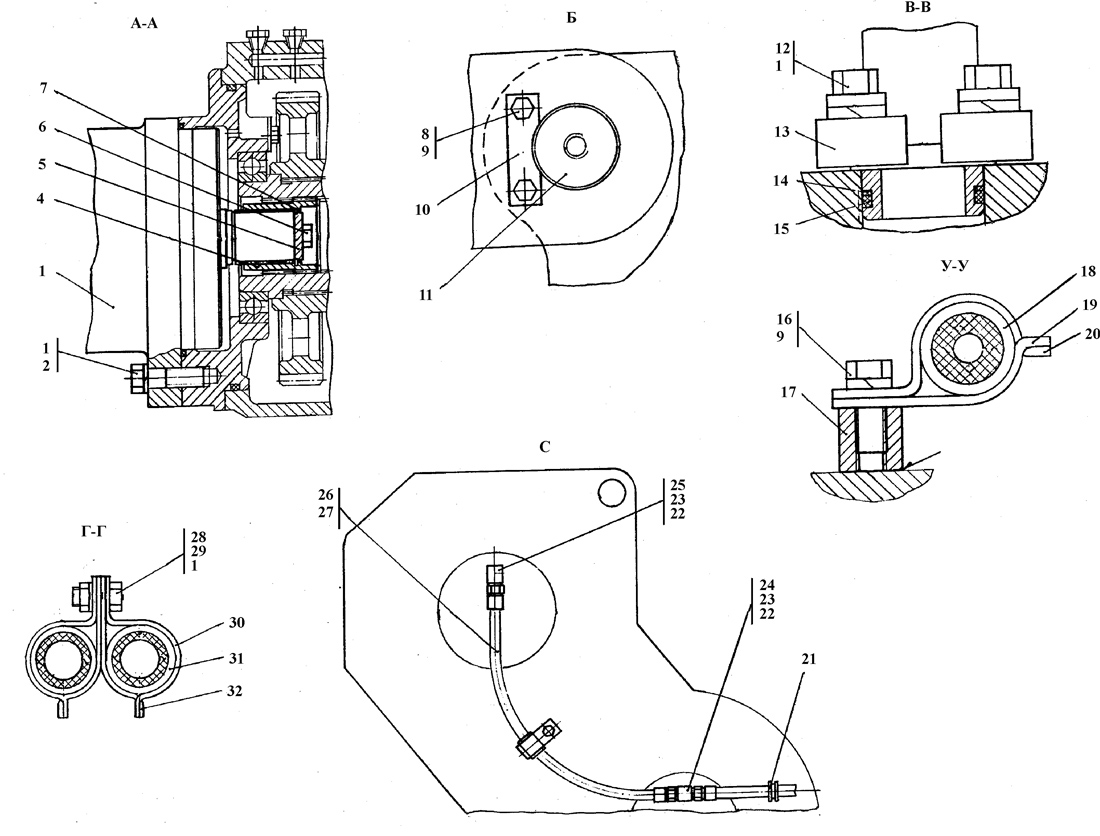

Рис.2

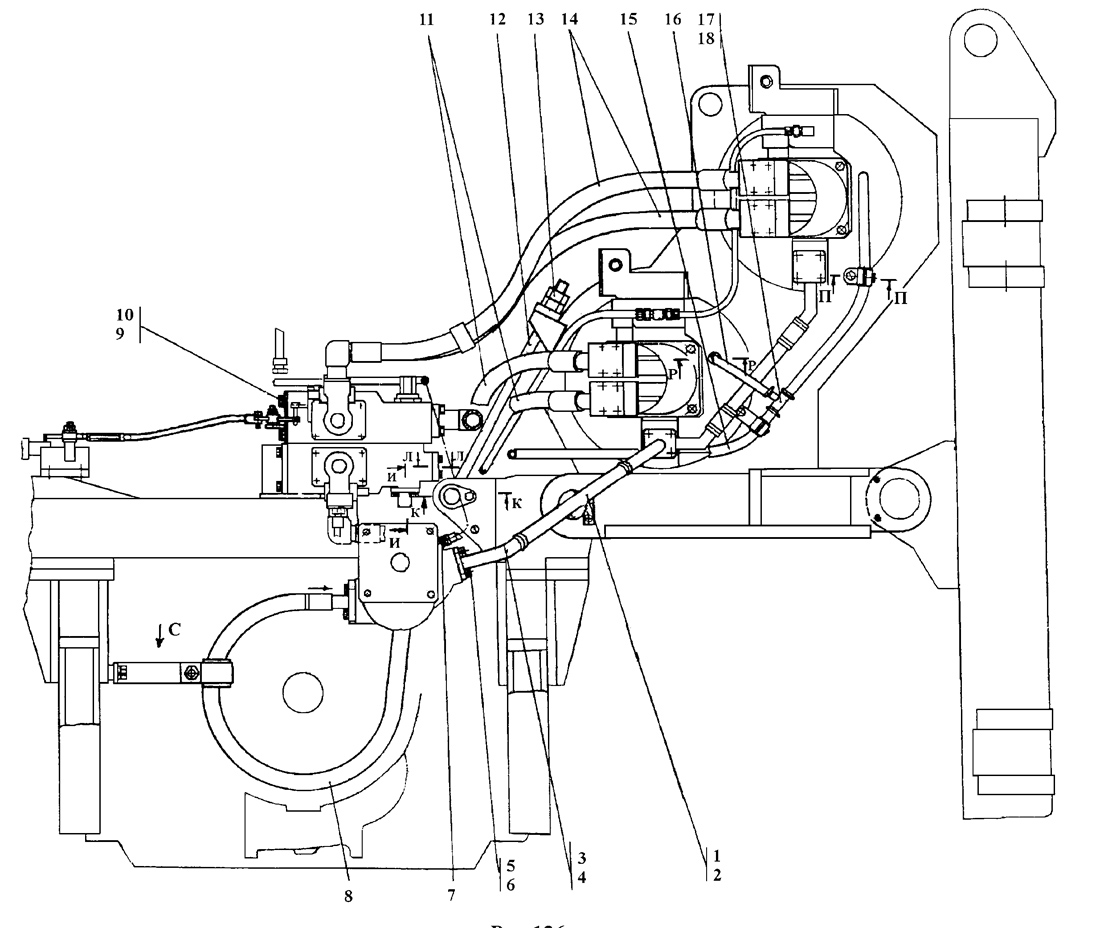

Рис.3

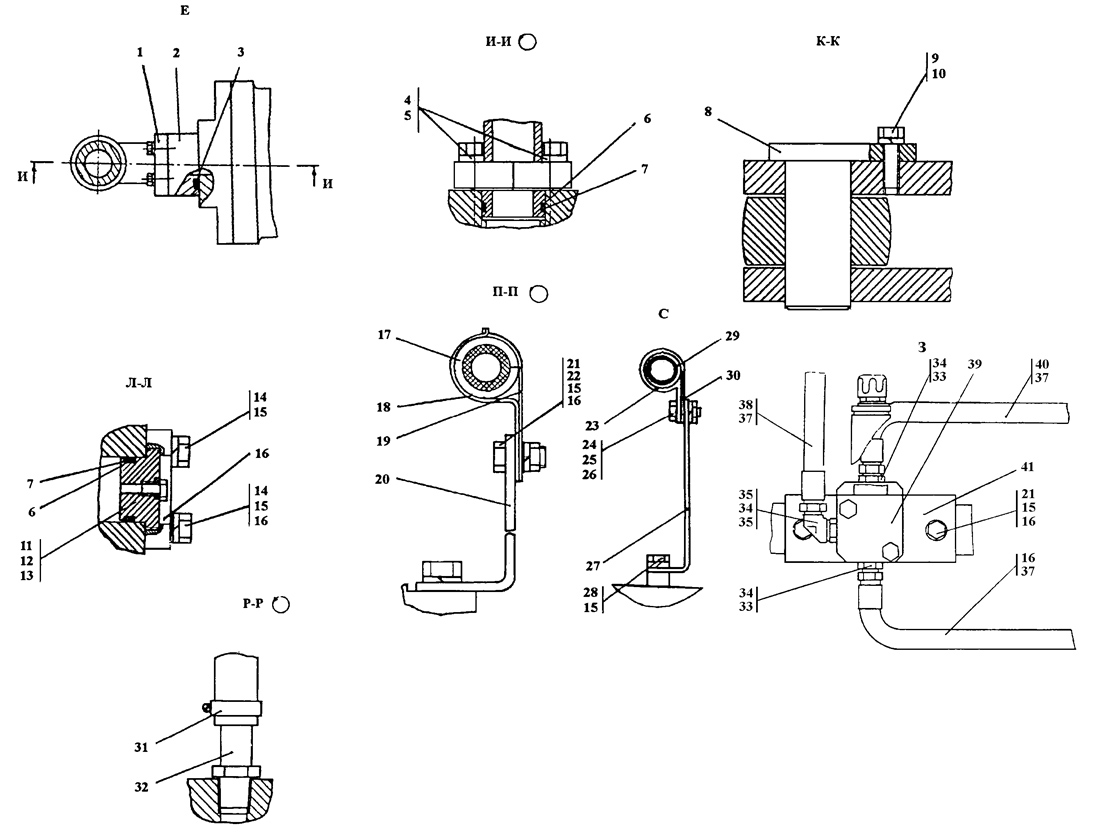

Рис.4

№ п/п	№ рис.	Наименование	Код детали	УХЛ	Т	У
0	0	Установка привода лебедки с системой гидроуправления	312001-94-1-02СП	1	-	-
0	0	Установка привода лебедки с системой гидроуправления	312001-94-1-02-20СП	-	1	-
1	1	Скоба	2501-26-216	8	-	-
1	1	Скоба	2501-26-216-20	-	8	-
2	1	Планка	2501-26-217	8	-	-
2	1	Планка	2501-26-217-20	-	8	-
3	1	Втулка	40 0354-05	8	8	-
4	1	Рукав d12	404-26-213-24СП	1	-	-
4	1	Рукав d12	404-26-213-24-20СП	-	1	-
5	1	Кольцо 012-016-25-2-51-1668	-	12	12	-
6	1	Тройник	312501-90-19СП	1	-	-
6	1	Тройник	312501-90-19-20СП	-	1	-
7	1	Штуцер	415 233	1	-	-
7	1	Штуцер	41 5233-20	-	1	-
8	1	Кольцо 019-023-25-2-51-1668	-	1	1	-
9	1	Кольцо 018-022-25-2-51-1668	-	8	8	-
10	1	Контргайка	Н 036.23.022	6	6	-
11	1	Рукав d12	404-26-213-02СП	1	-	-
11	1	Рукав d12	404-26-213-02-20СП	-	1	-
12	1	Мостик	312001-94-22СП	1	-	-
12	1	Мостик	312001-94-22-20СП	-	1	-
13	1	Заглушка сферическая	Н.036.01.011-04	1	1	-
14	1	Гайка накидная	Н.036.01.002	1	-	-
14	1	Гайка накидная	Н.036.01.002-01	-	1	-
15	1	Тяга	312001-94-9СП	1	-	-
15	1	Тяга	312001-94-9-20СП	-	1	-
16	1	Мостик	312001-94-25СП	1	-	-
16	1	Мостик	312001-94-25-20СП	-	1	-
17	1	Болт М12x1,25-6gx25	-	8	8	-
18	1	Шайба 12.ОТ	-	20	20	-
19	1	Шайба 12x2	310 210	8	-	-
19	1	Шайба 12x2	31 0210-20	-	8	-
20	1	Шплинт 3,2x14 ГОСТ 397-79	-	2	2	-
21	1	Ось	404-13-269	2	-	-
21	1	Ось	404-13-269-20	-	2	-
22	1	Кронштейн	312001-94-10СП	1	-	-
22	1	Кронштейн	312001-94-10-20СП	-	1	-
23	1	Шайба 16.ОТ	-	17	17	-
24	1	Болт М16x1,5-6gx45	280 544	10	-	-
24	1	Болт М16x1,5-6gx45	28 0544-20	-	10	-
25	1	Распределитель гидромоторов	312501-91-10-01СП	1	-	-
25	1	Распределитель гидромоторов	312501-90-10-01-20СП	-	1	-
26	1	Рукав d12	404-26-213-14СП	1	-	-
26	1	Рукав d12	404-26-243-14-20СП	-	1	-
27	1	Установка лебедок	312001-90-1-01СП	1	-	-
27	1	Установка лебедок	312001-90-1-01-20СП	-	1	-
28	1	Хомут стяжной червячный 1028-У-02 ПО4.435.002ТУ	-	6	6	-
29	1	Штуцер	403-16-109СП	3	-	-
29	1	Штуцер	403-16-109-20СП	-	3	-
30	1	Рукав	46 0601-32	1	1	-
31	1	Рукав d12	404-26-213-12СП	1	-	-
31	1	Рукав d12	404-26-213-12-20СП	-	1	-
32	1	Тройник	404-26-219СП	2	-	-
32	1	Тройник	404-26-219-20СП	-	2	-
33	1	Рукав d32	3502-26-108-06СП	1	-	-
33	1	Рукав d32	3502-26-108-06-20СП	-	1	-
34	1	Рукав d12	404-26-213-06СП	1	-	-
34	1	Рукав d12	404-26-213-06-20СП	-	1	-
1	2	Шайба 16.ОТ	-	17	17	-
2	2	Болт М16x1,5-6gx55	280 555	4	-	-
2	2	Болт М16x1,5-6gx55	28 0555-20	-	4	-
3	2	Гидронасос 310.3.160.04 ТУ 22-1.020-100-95	-	1	1	-
4	2	Муфта	312001-94-8	1	1	-
5	2	Фланец	312001-90-17	1	1	-
6	2	Болт М16-6gx30	280 521	1	-	-
6	2	Болт М16-6gx30	28 0521-20	-	1	-
7	2	Кольцо С40 ГОСТ 13941-86	580 405	1	1	-
8	2	Болт М12x1,25-6gx35	280 348	4	-	-
8	2	Болт М12x1,25-6gx35	28 0348-20	-	4	-
9	2	Шайба 12.ОТ	-	20	20	-
10	2	Пластина	312501-94-103	2	-	-
10	2	Пластина	312501-94-103-20	-	2	-
11	2	Палец	312001-94-6	2	-	-
11	2	Палец	312001-94-6-20	-	2	-
12	2	Упор	46-26-574	40	-	-
12	2	Упор	46-26-574-20	-	40	-
13	2	Фланец	46-26-280	20	-	-
13	2	Фланец	46-26-280-20	-	20	-
14	2	Шайба защитная	440 005	10	10	-
15	2	Кольцо 042-050-46-2-51-1668	-	12	12	-
16	2	Болт М12x1,25-6gx25	-	8	8	-
17	2	Бонка	58-51-2010	3	3	-
18	2	Втулка	40 0354-05	8	8	-
19	2	Планка	2501-26-217	8	-	-
19	2	Планка	2501-26-217-20	-	8	-
20	2	Скоба	2501-26-216	8	-	-
20	2	Скоба	2501-26-216-20	-	8	-
21	2	Кольцо	700-40-3141	1	1	-
22	2	Контргайка	Н 036.23.022	6	-	-
22	2	Контргайка	Н 036.23.022-01	-	6	-
23	2	Кольцо 018-022-25-2-51-1668	-	6	6	-
24	2	Тройник	404-26-219СП	1	-	-
24	2	Тройник	404-26-219-20СП	-	1	-
25	2	Угольник поворотный	5001-26-77	1	-	-
25	2	Угольник поворотный	5001-26-77-20	-	1	-
26	2	Рукав d12	404-26-213-12СП	1	-	-
26	2	Рукав d12	404-26-213-12-20СП	-	1	-
27	2	Кольцо 012-016-25-2-51-1668	-	18	18	-
28	2	Болт М16x1,5-6gx45	280 544	10	-	-
28	2	Болт М16x1,5-6gx45	28 0544-20	-	10	-
29	2	Гайка М16x1,5 ГОСТ 5915-70	-	3	3	-
30	2	Скоба	2501-26-220	5	-	-
30	2	Скоба	2501-26-220-20	-	5	-
31	2	Втулка	40 0354-04	5	5	-
32	2	Планка	2501-26-221	5	-	-
32	2	Планка	2501-26-221-20	-	5	-
1	3	Рукав	46 1201-23	1	1	-
2	3	Хомут 1045-У-02	-	2	2	-
3	3	Патрубок	312001-94-13СП	1	-	-
3	3	Патрубок	312001-94-13-20СП	-	1	-
4	3	Кольцо 042-050-46-2-51-1668	-	12	12	-
5	3	Болт М10-6gx30	-	5	5	-
6	3	Шайба 10.ОТ	-	5	5	-
7	3	Штуцер	415 210	1	1	-
8	3	Рукав d32	2602-26-25-01СП	1	-	-
8	3	Рукав d32	2602-26-25-01-20СП	-	1	-
9	3	Шайба 16.ОТ	-	17	17	-
10	3	Болт М16x1,5-6gx35	-	3	3	-
11	3	Рукав d32	3502-26-108-01СП	2	-	-
11	3	Рукав d32	3502-26-108-01-20СП	-	2	-
12	3	Болт	312501-93-7-01	1	-	-
12	3	Болт	312501-93-7-01-20	-	1	-
13	3	Гайка М30x2	300 411	2	-	-
13	3	Гайка М30x2	30 0411-20	-	2	-
14	3	Рукав d32	3502-26-108СП	2	-	-
14	3	Рукав d32	3502-26-108-20СП	-	2	-
15	3	Рукав	46 0601-36	1	1	-
16	3	Рукав	46 0601-11	1	1	-
17	3	Тройник	312001-94-26СП	1	-	-
17	3	Тройник	312001-94-26-20СП	-	1	-
18	3	Хомут 1028-У-02	-	6	6	-
1	4	Фланец	312001-94-25	2	-	-
1	4	Фланец	312001-94-25-20	-	2	-
2	4	Фланец	312001-94-24	2	-	-
2	4	Фланец	312001-94-24-20	-	2	-
3	4	Кольцо 042-050-46-2-51-1668	-	12	12	-
4	4	Шайба	315 220	4	4	-
5	4	Болт М14-6gx70	280 504	4	-	-
5	4	Болт М14-6gx70	28 0504-20	-	4	-
6	4	Кольцо защитное	440 038	3	3	-
7	4	Кольцо 032-038-36-2-51-1668	-	3	3	-
8	4	Палец	312001-94-12-01СП	1	1	-
9	4	Болт М10-6gx30	-	5	5	-
10	4	Шайба 10.ОТ	-	5	5	-
11	4	Заглушка	5001-26-211	1	-	-
11	4	Заглушка	5001-26-211-20	-	1	-
12	4	Пробка	375 245	1	1	-
13	4	Кольцо 007-011-25-2-51-1668	-	1	1	-
14	4	Болт М12-6gx35	-	8	8	-
15	4	Шайба 12.ОТ	-	22	22	-
16	4	Фланец	2501-26-83	4	-	-
16	4	Фланец	2501-26-83-20	-	4	-
16	4	Шайба 12x2	310 210	10	-	-
16	4	Шайба 12x2	31 0210-20	-	10	-
17	4	Втулка	40 0354-05	8	8	-
18	4	Скоба	2501-26-216	8	-	-
18	4	Скоба	2501-26-216-20	-	8	-
19	4	Планка	2501-26-217	8	-	-
19	4	Планка	2501-26-217-20	-	8	-
20	4	Опора	312001-94-7	2	-	-
20	4	Опора	312001-94-7-20	-	2	-
21	4	Болт М12x1,25-6gx35	-	6	6	-
22	4	Гайка М12x1,25	-	2	2	-
23	4	Скоба	2501-26-220	5	-	-
23	4	Скоба	2501-26-220-20	-	5	-
24	4	Болт М16x1,5-6gx35	-	3	3	-
25	4	Гайка М16x1,5	-	3	3	-
26	4	Шайба 16.ОТ	-	17	17	-
27	4	Опора	312001-94-23	1	-	-
27	4	Опора	312001-94-23-20	-	1	-
28	4	Болт М12x1,25-6gx25	-	8	8	-
29	4	Втулка	40 0354-04	5	5	-
30	4	Планка	2501-26-221	5	-	-
30	4	Планка	2501-26-221-20	-	5	-
31	4	Хомут стяжной червячный 1028-У-2 ПО4.435.002ТУ	-	6	6	-
32	4	Штуцер	403-16-109СП	3	-	-
32	4	Штуцер	403-16-109-20СП	-	3	-
33	4	Штуцер ввертной	5001-26-78	2	-	-
33	4	Штуцер ввертной	5001-26-78-20	-	2	-
34	4	Кольцо 018-022-25-2-51-1668	-	8	8	-
35	4	Контргайка	Н.036.23.022	6	-	-
35	4	Контргайка	Н.036.23.022-01	-	6	-
36	4	Угольник поворотный	5001-26-77	2	-	-
36	4	Угольник поворотный	5001-26-77-20	-	2	-
37	4	Кольцо 012-016-25-2-51-1668	-	18	18	-
38	4	Рукав d12	404-26-213-18СП	1	-	-
38	4	Рукав d12	404-26-213-18-20СП	-	1	-
39	4	Клапан	312001-94-27СП	1	-	-
39	4	Клапан	312001-94-27-20СП	-	1	-
40	4	Рукав d12	404-26-213-02СП	3	-	-
40	4	Рукав d12	404-26-213-02-20СП	-	3	-
41	4	Опора	312001-94-28	1	-	-
41	4	Опора	312001-94-28-20	-	1	-
