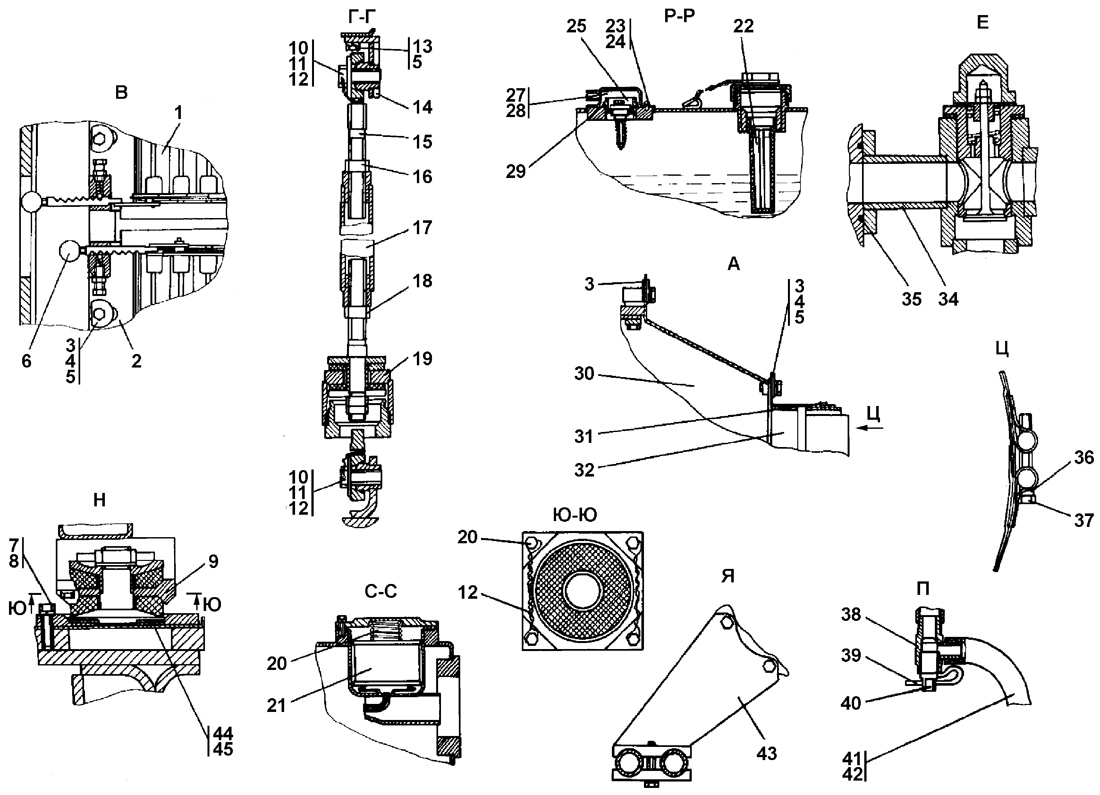

Система охлаждения двигателя и трансмиссии


№ п/п	Наименование	Код детали	УХЛ	Т	У
1	Жалюзи	3501-60-146СП(SP)	1	-	-
2	Жалюзи	3501-60-147СП(SP)	1	-	-
3	Шайба	46-11-476	64	-	-
3	Шайба	46-11-476-20	-	64	-
4	Болт M12?1,25-6g?30	-	55	55	-
5	Шайба 12 OT	-	73	73	-
6	Рукоятка	46-23-133	2	-	-
7	Шайба 16 OT	-	8	8	-
8	Болт M16?1,5-6g?50	28 0550	8	-	-
8	Болт M16?1,5-6g?50	28 0550-20	-	8	-
9	Опора	313502-60-121СП(SP)	1	-	-
9	Опора	313502-60-121-20СП	-	1	-
10	Болт 3M20?1,5-6g?40	28 0719	4	-	-
10	Болт 3M20?1,5-6g?40	28 0719-20	-	4	-
11	Шайба 20	31 0320	4	-	-
11	Шайба 20	31 0320-20	-	4	-
12	Проволока KC 1,0 ГОСТ 792-67	-	4,5м	4,5м	-
13	Болт M12?1,25-6g?40	-	4	4	-
14	Кронштейн	3501-60-171СП(SP)	2	-	-
14	Кронштейн	3501-60-171-20СП(SP)	-	2	-
15	Опора	3501-60-128-01СП(SP)	2	-	-
15	Опора	3501-60-128-01-20СП	-	2	-
16	Гайка M24?2	30 0367	2	-	-
16	Гайка M24?2	30 0367-20	-	2	-
17	Муфта	3501-60-127СП(SP)	2	-	-
17	Муфта	3501-60-127-20СП(SP)	-	2	-
18	Гайка M24?2	30 0350-01	2	-	-
18	Гайка M24?2	30 0350-01-20	-	2	-
19	Головка	2501-60-235СП(SP)	2	-	-
19	Головка	2501-60-235-20СП(SP)	-	2	-
20	Пружина	700-38-2735	1	-	-
20	Пружина	700-38-2735-20	-	1	-
21	Элемент фильтрующий	2501-60-193СП(SP)	1	1	-
22	Фильтр	46-43-194СП(SP)	1	1	-
23	Винт BM6-6g?8	35 0420	2	-	-
23	Винт BM6-6g?8	35 0420-20	-	2	-
24	Шайба 6T	-	2	2	-
25	Клапан паровоздушный	404-60-137СП(SP)	1	-	-
25	Клапан паровоздушный	404-60-137-20СП(SP)	-	1	-
27	Грибок (допускается замена на поз. 28)	404-60-166СП(SP)	1	-	-
27	Грибок (допускается замена на поз. 28)	404-60-166-20СП(SP)	-	1	-
28	Грибок (допускается замена на поз. 27)	404-60-256СП(SP)	1	-	-
28	Грибок (допускается замена на поз. 27)	404-60-256СП(SP)	-	1	-
29	Кольцо	45 0134	1	-	-
29	Кольцо	45 0134-20	-	1	-
30	Кожух	3502-60-119СП(SP)	1	-	-
30	Кожух	3502-60-119-20СП(SP)	-	1	-
31	Лента	403-60-168СП(SP)	1	-	-
31	Лента	403-60-168-20СП(SP)	-	1	-
32	Кожух	3502-60-120СП(SP)	1	-	-
32	Кожух	3502-60-120-20СП(SP)	-	1	-
34	Клапан	2501-60-189-03СП(SP)	1	-	-
34	Клапан	2501-60-189-03-20СП	-	1	-
35	Кольцо 050-055-30-2-3 ГОСТ 18829-73	-	1	1	-
36	Втулка	46-60-600-10	1	-	-
36	Втулка	46-60-600-10-20	-	1	-
37	Болт	28 0160	1	-	-
37	Болт	28 0160-20	-	1	-
38	Корпус	404-60-165СП(SP)	1	1	-
39	Стопор	2501-60-176	1	-	-
39	Стопор	2501-60-176-20	-	1	-
40	Клапан	404-60-165	1	1	-
41	Хомут	41 5190-05СП(SP)	1	1	-
42	Рукав	46 0901-14	1	-	-
42	Рукав	46 0901-14-20	-	1	-
43	Кронштейн	3502-60-126-01СП(SP)	1	-	-
43	Кронштейн	3502-60-126-01-20СП	-	1	-
44	Прокладка	25-01-5	2	2	-
45	Прокладка	25-01-6	2	2	-
