Инженерные машины

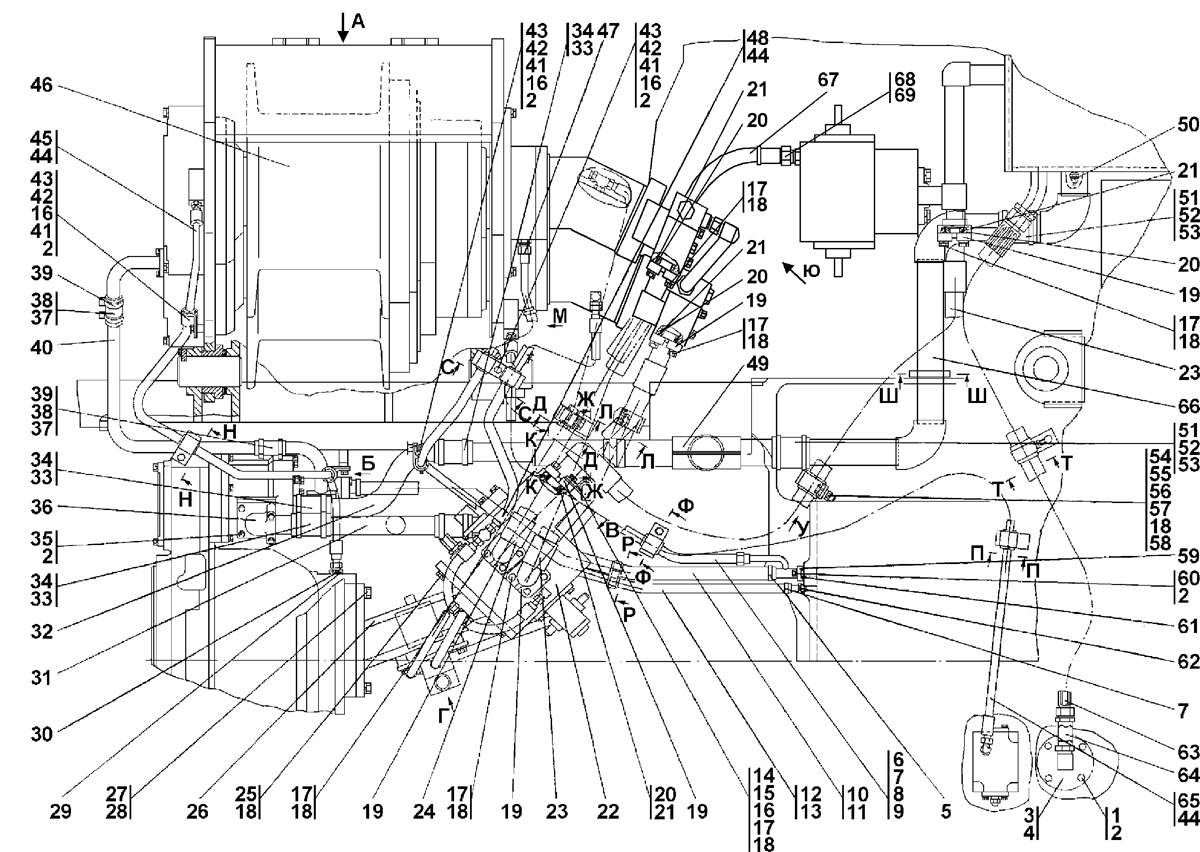

Установка лебедок с гидроуправлением


№ п/п	Наименование	Код детали	УХЛ	Т	У
0	Установка лебедок с гидроуправлением	313502-94-1СП(SP)	1	-	-
0	Установка лебедок с гидроуправлением	313502-94-1-20СП(SP)	-	1	-
1	Болт M12-6g?35	-	5	5	-
2	Шайба 12.OT	-	70	70	-
3	Крышка	313502-94-18СП(SP)	1	-	-
3	Крышка	313502-94-18-20СП	-	1	-
4	Кольцо 130-135-36-2-51-1668	-	1	1	-
5	Шланговый хомут DIN3017-AS30-45/12C7-W2	-	2	2	-
6	Рукав	312501-94-52СП(SP)	1	-	-
6	Рукав	312501-94-52-20СП	-	1	-
7	Шланговый хомут DIN3017-АS20-32/12C7-W2	-	3	3	-
8	Ниппель	2501-25-100	1	-	-
8	Ниппель	2501-25-100-20	-	1	-
9	Гайка накидная	41 5227	1	-	-
9	Гайка накидная	41 5227-20	-	1	-
10	Рукав	46 0901-22	1	-	-
11	Рукав	46 0901-22-20	-	1	-
12	Рукав	46 0601-47	1	-	-
13	Рукав	46 0601-47-20	-	1	-
14	Скоба	2501-26-300	1	-	-
14	Скоба	2501-26-300-20	-	1	-
15	Планка	2501-26-301	1	-	-
15	Планка	2501-26-301-20	-	1	-
16	Втулка	40 0354-02	13	13	-
17	Винт	3502-20-4	40	-	-
17	Винт	3502-20-4-20	-	40	-
18	Шайба 16.OT	-	52	52	-
19	Фланец	46-26-280	20	-	-
19	Фланец	46-26-280-20	-	20	-
20	Шайба защитная	44 0005	10	10	-
21	Кольцо 042-050-46-2-51-1668	-	14	14	-
22	Распределитель гидромоторов	312501-91-10-01СП	1	-	-
22	Распределитель гидромоторов	312501-91-10-01-20СП	-	1	-
23	Рукав d32	3502-26-108СП(SP)	2	-	-
23	Рукав d32	3502-26-108-20СП(SP)	-	2	-
24	Рукав d32	3502-26-108-06СП(SP)	1	-	-
24	Рукав d32	3502-26-108-06-20СП	-	1	-
25	Болт M16?1,5-6g?45	28 0544	5	-	-
25	Болт M16?1,5-6g?45	28 0544-20	-	5	-
26	Кронштейн	313502-94-17СП(SP)	1	-	-
26	Кронштейн	313502-94-17-20СП	-	1	-
27	Болт M20?1,5-6g?50	28 0725	4	-	-
27	Болт M20?1,5-6g?50	28 0725-20	-	4	-
28	Шайба 20.OT	-	4	4	-
29	Кольцо 018-022-25-2-51-1668	-	1	1	-
30	Штуцер	312501-94-130	1	-	-
30	Штуцер	312501-94-130-20	-	1	-
31	Труба	312501-94-118	1	-	-
31	Труба	312501-94-118-20	-	1	-
32	Труба	312501-94-117	1	-	-
32	Труба	312501-94-117-20	-	1	-
33	Рукав	46 1501-03	4	-	-
33	Рукав	46 1501-03-20	-	4	-
34	Шланговый хомут DIN3017-AS50-70/12C7-W2	-	8	8	-
35	Болт M12-6g?40	-	14	14	-
36	Фланец	2501-15-120-01СП(SP)	2	-	-
36	Фланец	2501-15-120-01-20СП	-	2	-
37	Рукав	46 1201-02-20	-	2	-
38	Рукав	46 1201-02	2	-	-
39	Шланговый хомут DIN3017-AS30-45/12C7-W2	-	4	4	-
40	Труба	313502-94-100	1	-	-
40	Труба	313502-94-100-20	-	1	-
41	Болт M12?1,25-6g?25	-	9	9	-
42	Планка	2501-26-217	13	-	-
42	Планка	2501-26-217-20	-	13	-
43	Скоба	2501-26-216	13	-	-
43	Скоба	2501-26-216-20	-	13	-
44	Кольцо 012-016-25-2-51-1688	-	14	14	-
45	Рукав d12	404-26-213-21СП(SP)	1	-	-
45	Рукав d12	404-26-213-21-20СП	-	1	-
46	Привод лебедок	312501-90-1-02СП(SP)	1	-	-
46	Привод лебедок	312501-90-1-02-20СП	-	1	-
46	Привод лебедок	312501-90-1-03СП(SP)	1	-	-
46	Привод лебедок	312501-90-1-03-20СП	-	1	-
47	Трубопровод	312501-94-21СП(SP)	1	-	-
47	Трубопровод	312501-94-21-20СП	-	1	-
48	Рукав d12	404-26-213-13СП(SP)	1	-	-
48	Рукав d12	404-26-213-13-20СП	-	1	-
49	Трубопровод	313502-94-10СП(SP)	1	-	-
49	Трубопровод	313502-94-10-20СП	-	1	-
50	Датчик аварийного давления масла MM111В ТУ 37.003.138-76	-	1	-	-
50	Датчик аварийного давления масла MM111ВТ ТУ 37.003.138-76	-	-	1	-
51	Шланговый хомут DIN3017-AS70-90/12C7-W2	-	6	6	-
52	Рукав	46 1701-01	3	-	-
53	Рукав	46 1701-01-20	-	3	-
54	Скоба	2501-26-220	5	-	-
54	Скоба	2501-26-220-20	-	5	-
55	Планка	2501-26-221	5	-	-
55	Планка	2501-26-221-20	-	5	-
56	Втулка	40 0354-04	6	6	-
57	Болт M16?1,5-6g?35	-	7	7	-
58	Планка	312501-94-155-01	1	-	-
58	Планка	312501-94-155-01-20	-	1	-
59	Трубопровод	312501-94-53СП(SP)	1	-	-
59	Трубопровод	312501-94-53-20СП	-	1	-
60	Болт M12?1,25-6g?35	-	14	14	-
61	Кольцо 022-026-25-2-51-1668	-	1	1	-
62	Штуцер	403-16-109СП(SP)	1	-	-
62	Штуцер	403-16-109-20СП(SP)	-	1	-
63	Рукав	46-60-392-04СП(SP)	1	-	-
63	Рукав	46-60-392-04-20СП(SP)	-	1	-
64	Трубопровод	3506-60-150СП(SP)	1	-	-
64	Трубопровод	3506-60-150-20СП(SP)	-	1	-
65	Рукав d12	404-26-213-05СП(SP)	1	-	-
65	Рукав d12	404-26-213-05-20СП	-	1	-
66	Трубопровод	313502-94-14СП(SP)	1	-	-
66	Трубопровод	313502-94-14-20СП	-	1	-
67	Рукав d20	011101-97-509-04СП	1	-	-
67	Рукав d20	011101-97-509-04-20СП	-	1	-
68	Штуцер ввертной	2001-26-298	2	-	-
68	Штуцер ввертной	2001-26-298-20	-	2	-
69	Кольцо 026-032-36-2-51-1668	-	2	2	-
