Инженерные машины

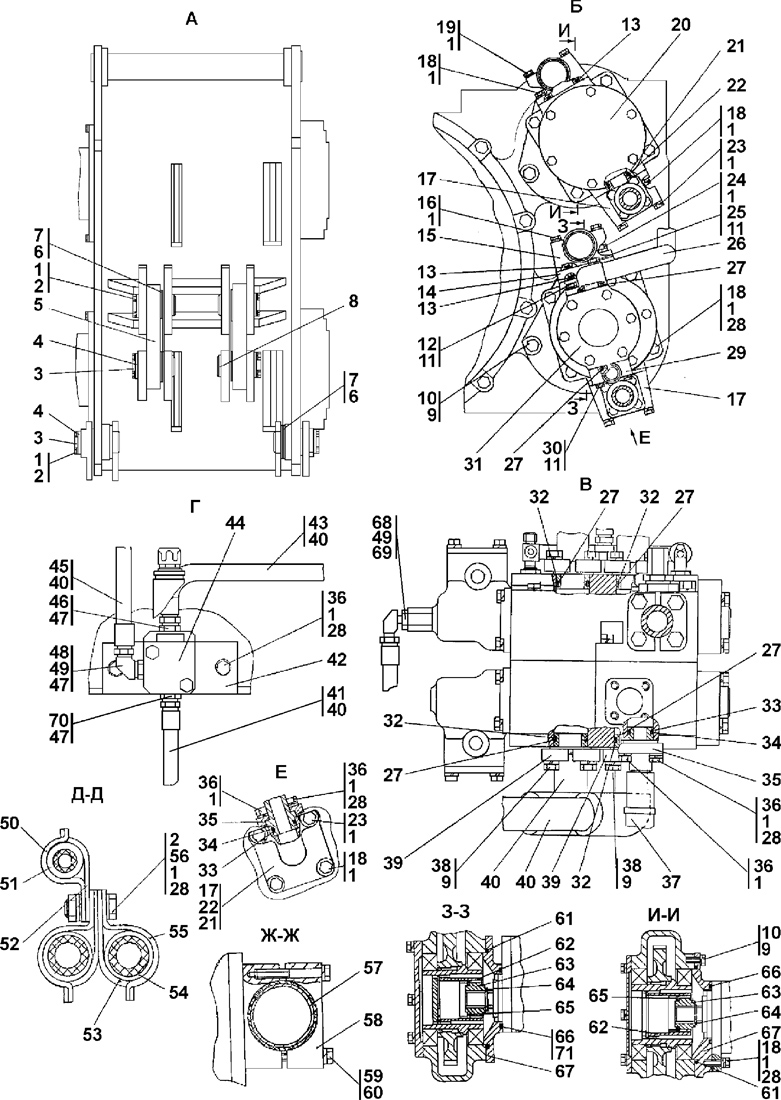

Установка лебедок с гидроуправлением


№ п/п	Наименование	Код детали	УХЛ	Т	У
1	Шайба 12 ОТ	-	7	7	-
2	Болт M12?1,25-6g?45	28 0361	13	-	-
2	Болт М12?1,25-6g?45	28 0361-20	-	13	-
3	Палец	312501-94-102	5	-	-
3	Палец	312501-94-102-20	-	5	-
4	Пластина	312501-94-103	6	-	-
4	Пластина	312501-94-103-20	-	6	-
5	Стяжка	313502-94-108	2	-	-
5	Стяжка	313502-94-108-20	-	2	-
6	Палец	312501-94-102	1	-	-
6	Палец	312501-94-102-20	-	1	-
7	Прокладка	312501-94-134	9	9	-
8	Прокладка	312501-94-134-01	18	18	-
9	Шайба 16 ОТ	-	52	52	-
10	Болт М16?1,5-6g?35	-	7	7	-
11	Шайба 10 ОТ	-	8	8	-
12	Болт М10-6g?30	-	4	4	-
13	Кольцо 060-070-58-2-51-1668	-	3	3	-
14	Проставка	312501-94-121	1	-	-
14	Проставка	312501-94-121-20	-	1	-
15	Фланец	2501-15-120-01СП(SP)	2	-	-
15	Фланец	2501-15-120-01-20СП(SP)	-	2	-
16	Болт М12-6g?100	28 1389	2	-	-
16	Болт М12-6g?100	28 1389-20	-	2	-
17	Фланец	404-26-23	2	-	-
17	Фланец	404-26-23-20	-	2	-
18	Болт М12-6g?40	-	14	14	-
19	Болт М12-6g?80	-	2	2	-
20	Насос НШ100А-3	-	1	-	-
20	Насос НШ100А-3Т	-	-	1	-
21	Кольцо 038-046-46-2-51-1668	-	2	2	-
22	Шайба защитная	44 0049	2	2	-
23	Болт М12-6g?90	28 0388	4	-	-
23	Болт М12-6g?90	28 0388-20	-	4	-
24	Болт М12-6g?60	-	2	2	-
25	Болт М10-6g?70	-	2	2	-
26	Фланец	313502-94-120СП(SP)	1	-	-
26	Фланец	313502-94-120-20СП(SP)	-	1	-
27	Кольцо 042-050-46-2-51-1668	-	14	14	-
28	Шайба 12?2	31 0210	19	-	-
28	Шайба 12?2	31 0210-20	-	19	-
29	Фланец	313502-94-121СП(SP)	1	-	-
29	Фланец	313502-94-121-20СП(SP)	-	1	-
30	Болт М10-6g?40	28 0250	2	-	-
30	Болт М10-6g?40	28 0250-20	-	2	-
31	Насос НШ100Г-50УКФ-3	-	1	-	-
31	Насос НШ100Г-50УКФ-3Т	-	-	1	-
32	Шайба защитная	44 0005	10	10	-
33	Кольцо 032-038-36-2-51-1668	-	2	2	-
34	Шайба защитная	44 0038	2	2	-
35	Фланец	2501-26-83	4	-	-
35	Фланец	2501-26-83-20	-	4	-
36	Болт М12?1,25-6g?35	-	14	14	-
37	Рукав d25	404-26-118-03СП(SP)	1	-	-
37	Рукав d25	404-26-118-03-20СП(SP)	-	1	-
38	Винт	3502-20-4	40	-	-
38	Винт	3502-20-4-20	-	40	-
39	Фланец	46-26-280	20	-	-
39	Фланец	46-26-280-20	-	20	-
40	Рукав d32	3502-26-108-01СП(SP)	2	-	-
40	Рукав d32	3502-26-108-01-20СП(SP)	-	2	-
41	Рукав d12	404-26-213-02СП(SP)	1	-	-
41	Рукав d12	404-26-213-02-20СП(SP)	-	1	-
42	Опора	312001-94-28	1	-	-
42	Опора	312001-94-28-20	-	1	-
43	Рукав d12	404-26-213СП(SP)	1	-	-
43	Рукав d12	404-26-213-20СП(SP)	-	1	-
44	Клапан	312001-94-27СП(SP)	1	-	-
44	Клапан	312001-94-27-20СП(SP)	-	1	-
45	Рукав d12	404-26-213-19СП(SP)	1	-	-
45	Рукав d12	404-26-213-19-20СП(SP)	-	1	-
46	Штуцер ввертной	5001-26-78	1	-	-
46	Штуцер ввертной	5001-26-78-20	-	1	-
47	Кольцо 018-022-25-2-51-1668	-	4	4	-
48	Угольник поворотный	5001-26-77	2	-	-
48	Угольник поворотный	5001-26-77-20	-	2	-
49	Контргайка	Н.036.23.022	2	-	-
49	Контргайка	Н.036.23.022-01	-	2	-
50	Скоба	2501-26-216	13	-	-
50	Скоба	2501-26-216-20	-	13	-
51	Втулка	40 0354-02	13	13	-
52	Планка	2501-26-217	13	-	-
52	Планка	2501-26-217-20	-	13	-
53	Планка	2501-26-221	5	-	-
53	Планка	2501-26-221-20	-	5	-
54	Втулка	40 0354-04	6	6	-
55	Скоба	2501-26-220	5	-	-
55	Скоба	2501-26-220-20	-	5	-
56	Гайка М12?1,25 ГОСТ 5915-70	-	2	2	-
57	Уплотнение	40 0040	3	3	-
58	Бугель	312501-94-105	3	-	-
58	Бугель	312501-94-105-20	-	3	-
59	Болт М8-6g?70	-	2	2	-
60	Шайба 8Т	-	7	7	-
61	Кольцо 175-180-36-2-51-1668	-	2	2	-
62	Муфта	2501-26-94	2	2	-
63	Муфта	404-26-27	2	2	-
64	Кольцо С35 ГОСТ 13940-86	58 0309	2	2	-
65	Кольцо С65 ГОСТ 13941-86	700-58-2103	2	2	-
66	Кольцо 082-088-36-WS88-65-02 (допускается замена на поз.71)	-	1	1	-
67	Фланец	404-26-32	2	-	-
67	Фланец	404-26-32-20	-	2	-
68	Угольник поворотный	311102-26-569	1	-	-
68	Угольник поворотный	311102-26-569-20	-	1	-
69	Кольцо 007-011-25-2-51-1668	-	3	3	-
70	Штуцер ввертной	311102-26-566	1	-	-
70	Штуцер ввертной	311102-26-566-20	-	1	-
71	Кольцо 084-090-36-2-51-1668 (допускается замена на поз.66)	-	1	1	-
