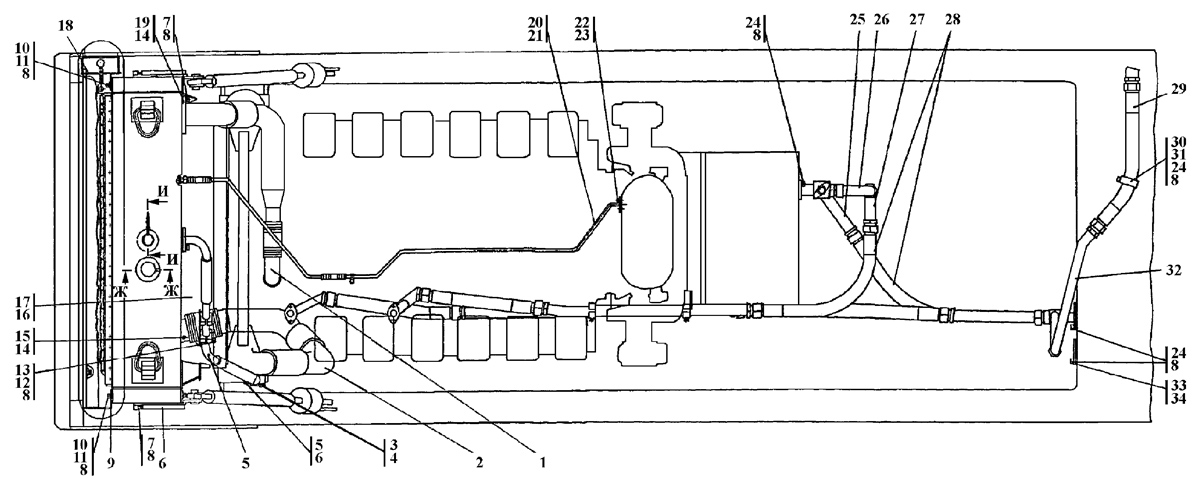

| № п/п | Наименование | Код детали | ||||
| 1 | Трубопровод | 3502-60-113СП(SP) | ||||
| 1 | Трубопровод | 3502-60-113-20СП(SP) | ||||
| 2 | Трубопровод | 3502-60-122СП(SP) | ||||
| 2 | Трубопровод | 3502-60-122-20СП(SP) | ||||
| 3 | Болт М10?1,25-6g?55 | 28 0265 | ||||
| 3 | Болт М10?1,25-6g?55 | 28 0265-20 | ||||
| 4 | Шайба 10.ОТ | - | ||||
| 5 | Трубопровод | 313502-60-142СП(SP) | ||||
| 5 | Трубопровод | 313502-60-142-20СП | ||||
| 5 | Патрубок | 3502-60-118СП(SP) | ||||
| 5 | Патрубок | 3502-60-118-20СП(SP) | ||||
| 6 | Кронштейн | 313502-60-152СП(SP) | ||||
| 6 | Кронштейн | 313502-60-152-20СП | ||||
| 6 | Прокладка | 403-60-209 | ||||
| 6 | Прокладка | 403-60-209-20 | ||||
| 7 | Болт М12?1,25-6g?65 | 28 0348 | ||||
| 7 | Болт М12?1,25-6g?65 | 28 0348-20 | ||||
| 8 | Шайба 12.ОТ | - | ||||
| 9 | Щиток | 313502-60-87-01 | ||||
| 9 | Щиток | 313502-60-87-01-20 | ||||
| 10 | Шайба | 46-11-476 | ||||
| 10 | Шайба | 46-11-476-20 | ||||
| 11 | Болт М12?1,25-6g?30 | - | ||||
| 12 | Болт М12?1,2-6g?40 | - | ||||
| 13 | Фланец | 404-43-87 | ||||
| 13 | Фланец | 404-43-87-20 | ||||
| 14 | Прокладка | 45 0132 | ||||
| 14 | Прокладка | 45 0132-20 | ||||
| 15 | Патрубок | 313502-60-154СП(SP) | ||||
| 15 | Патрубок | 313502-60-154-20СП | ||||
| 16 | Рукав | 46 1201-12 | ||||
| 16 | Рукав | 46 1201-12-20 | ||||
| 17 | Хомут | 58-60-180СП(SP) | ||||
| 17 | Хомут | 58-60-180-20СП(SP) | ||||
| 18 | Щиток | 313502-60-148СП(SP) | ||||
| 19 | Патрубок | 313502-60-138СП(SP) | ||||
| 19 | Патрубок | 313502-60-138-20СП | ||||
| 20 | Трубопровод | 403-60-197СП(SP) | ||||
| 20 | Трубопровод | 403-60-197-20СП(SP) | ||||
| 21 | Прокладка | 45 0208 | ||||
| 21 | Прокладка | 45 0208-20 | ||||
| 22 | Болт М8-6g?25 | - | ||||
| 23 | Шайба 8Т | - | ||||
| 24 | Болт М12-6g?30 | - | ||||
| 25 | Трубопровод | 3502-60-107СП(SP) | ||||
| 25 | Трубопровод | 3502-60-107-20СП(SP) | ||||
| 26 | Трубопровод | 3502-60-100СП(SP) | ||||
| 26 | Трубопровод | 3502-60-100-20СП(SP) | ||||
| 27 | Трубопровод | 3502-60-101СП(SP) | ||||
| 27 | Трубопровод | 3502-60-101-20СП(SP) | ||||
| 28 | Рукав | 46-60-392-06СП(SP) | ||||
| 28 | Рукав | 46-60-392-06-20СП(SP) | ||||
| 29 | Рукав | 46-60-392-05СП(SP) | ||||
| 29 | Рукав | 46-60-392-05-20СП(SP) | ||||
| 31 | Втулка | 40 0354-04 | ||||
| 32 | Трубопровод | 313502-60-118СП(SP) | ||||
| 32 | Трубопровод | 313502-60-118-20СП | ||||
| 33 | Заглушка | 313502-60-33 | ||||
| 33 | Заглушка | 313502-60-33-20 | ||||
| 34 | Прокладка | 700-40-6618 | ||||
| 34 | Прокладка | 700-40-6618-20 | ||||
