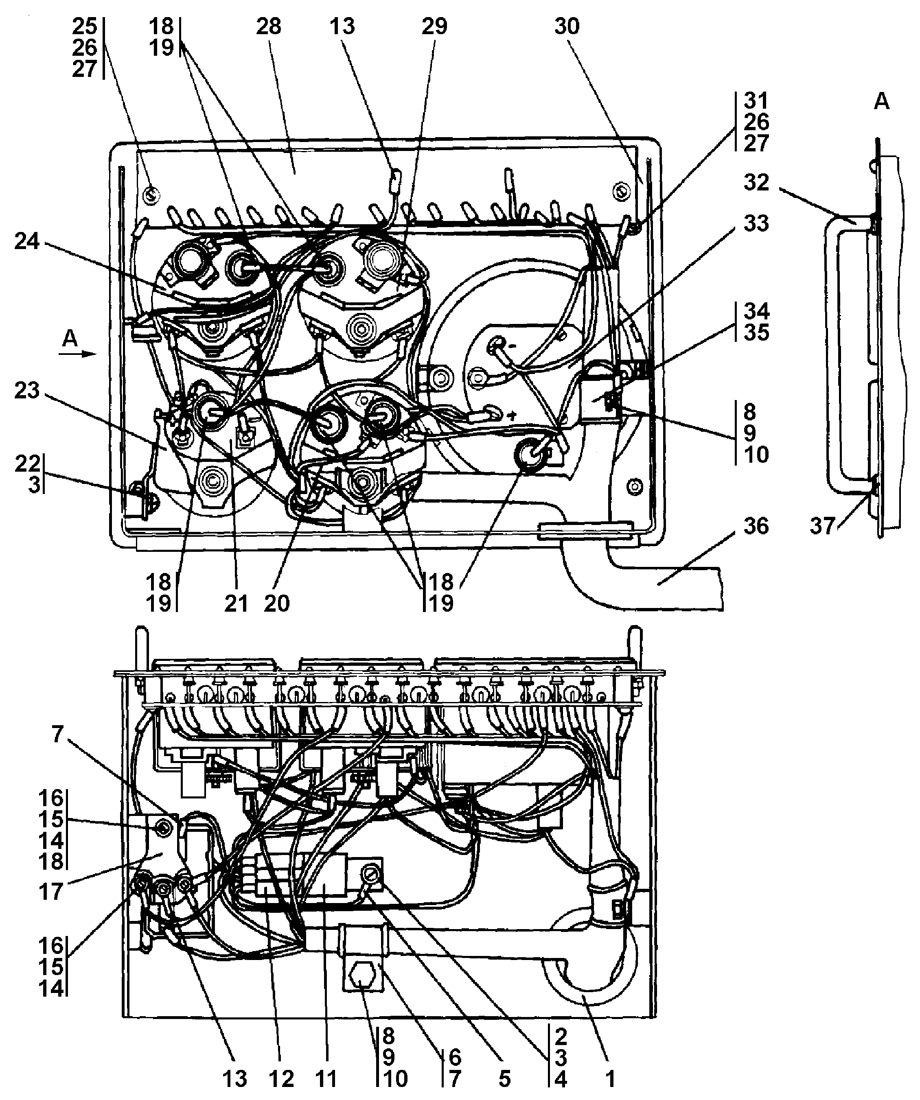

Щиток приборов 1


№ п/п	Наименование	Код детали	УХЛ	Т	У
0	Щиток приборов 1	312502-10-108СП(SP)	1	-	1
0	Щиток приборов 1	312502-10-108-20СП	-	1	-
1	Кольцо	700-40-3141	1	1	1
2	Винт В.М6-6g?12	-	1	1	1
3	Шайба 6Т	-	2	2	2
4	Шайба 6	31 0110	1	-	1
4	Шайба 6	31 0110-20	-	1	-
5	Провод	404-10-180-78СП(SP)	1	-	1
5	Провод	404-10-180-78-20СП	-	1	-
6	Прокладка	700-40-60684-04	1	1	1
7	Хомутик	700-41-3179	1	1	1
8	Болт М8-6g?16 ГОСТ 7796-70	-	2	2	2
9	Шайба 8Т	-	2	2	2
10	Шайба 8	31 0150	2	-	2
10	Шайба 8	31 0150-20	-	2	-
11	Реле 901-3747 ТУ 37.003.1418-94	-	1	1	1
12	Колодка гнездовая 607605 ОСТ 37.003.032-88	-	1	1	1
13	Провод	405-10-149-21СП(SP)	2	-	2
13	Провод	405-10-149-21-20СП	-	2	-
14	Шайба 3	-	4	4	4
15	Гайка М3	-	4	4	4
16	Винт В.М3-6g?10	-	4	4	4
17	Провод	3501-10-159СП(SP)	1	-	1
17	Провод	3501-10-159-20СП(SP)	-	1	-
17	Усилитель 11.3845.100	-	1	1	1
18	Шайба 3	31 0020	1	-	1
18	Шайба 3	31 0020-20	-	1	-
18	Лампа А-24 ГОСТ 2023.1-88	-	6	6	6
19	Патрон со штекером ЛВ211-3714329 ТУ 37.458.063-90	-	6	6	6
20	Приемник указателя уровня топлива УБ170-01.У-ХЛ	-	1	-	-
20	Приемник указателя уровня топлива УБ170-01-УХЛ-Э	-	-	-	1
20	Приемник указателя уровня топлива УБ170-01-Т	-	-	1	-
21	Указатель напряжения 11.3812	-	1	-	-
21	Указатель напряжения 11.3812-Э	-	-	-	1
21	Указатель напряжения 11.3812-Т	-	-	1	-
22	Винт В.М6-6g?8	35 0420	2	-	2
22	Винт В.М6-6g?8	35 0420-20	-	2	-
23	Реле-сигнализатор 733.3747-10 ТУ 37.003.709-80	-	1	1	1
24	Приемник указателя температуры УК171-01-У-ХЛ	-	1	-	-
24	Приемник указателя температуры УК171-01-Э	-	-	-	1
24	Приемник указателя температуры УК171-01-Т	-	-	1	-
25	Винт В.М4-6g?12	-	2	2	2
26	Шайба 4	-	6	6	6
27	Шайба 4	31 0050	6	-	6
27	Шайба 4	31 0050-20	-	6	-
28	Плата	313502-10-118СП(SP)	1	1	1
29	Приемник указателя давления УК170-03-У-ХЛ	-	1	-	-
29	Приемник указателя давления УК170-03-Э	-	-	-	1
29	Приемник указателя давления УК170-03-Т	-	-	1	-
30	Щиток 1	405-10-161СП(SP)	1	-	1
30	Щиток 1	405-10-161-20СП(SP)	-	1	-
31	Гайка М4	-	4	4	4
32	Ручка	405-10-24	2	2	2
33	Тахометр 2561.3813	-	1	-	1
33	Тахометр 2561.3813	-	-	1	-
34	Прокладка	700-40-60684-03	1	1	1
35	Хомутик	700-41-3307	1	1	1
36	Жгут	312502-10-121СП(SP)	1	-	1
36	Жгут	312502-10-121-20СП	-	1	-
37	Втулка	405-10-7	4	4	4
