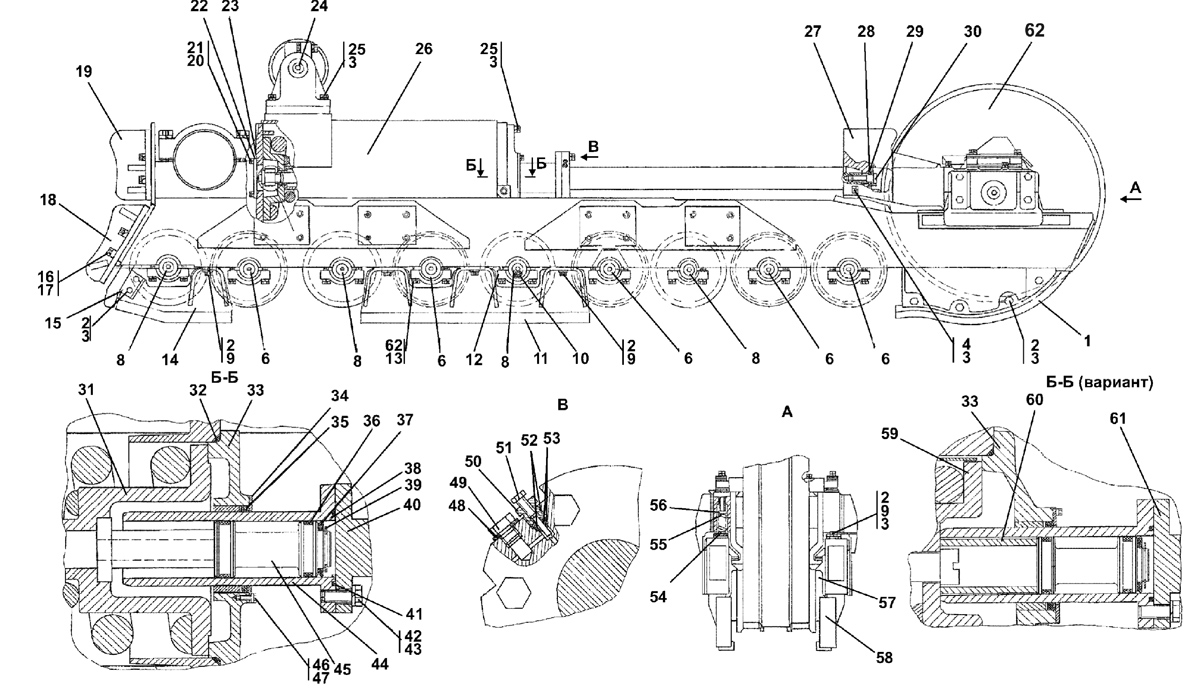

Тележка


№ п/п	Наименование	Код детали	УХЛ	Т	У
0	Тележка* (правая)	TT3501-21-2СП(SP)	1	-	-
0	Тележка (правая)	ТТ3501-21-2-20СП(SP)	-	1	-
0	Тележка** (левая)	ТТ3501-21-3СП(SP)	1	-	-
0	Тележка (левая)	ТТ3501-21-3-20СП(SP)	-	1	-
1	Отбойник	58-21-150	1	-	-
1	Отбойник	58-21-150-20	-	1	-
2	Болт M24?2-6g?50	28 0815	21	-	-
2	Болт M24?2-6g?50	28 0815-20	-	21	-
3	Шайба 24T	-	35	35	-
4	Болт M24?2-6g?200	28 0895	6	-	-
4	Болт M24?2-6g?200	28 0895-20	-	6	-
6	Каток опорный	Т35-21-001	5	-	-
6	Каток опорный	Т35-21-001-20	-	5	-
8	Каток опорный	Т35-21-001-01СП(SP)	4	-	-
8	Каток опорный	Т35-21-001-01-20СП	-	4	-
9	Шайба 24	31 0350	9	-	-
9	Шайба 24	31 0350-20	-	9	-
10	Штифт (совместно с поз.6,8)	Т25-21-315	9	9	-
11	Щиток	405-21-29СП(SP)	1	-	-
11	Щиток	405-21-29-20СП(SP)	-	1	-
12	Крышка (совместно с поз.6,8)	Т35-21-316	9	9	-
13	Болт M27-6g?110	28 1899	36	-	-
13	Болт M27-6g?110	28 1899-20	-	36	-
14	Щиток	ТТ3501-21-33СП(SP)	1	-	-
14	Щиток	ТТ3501-21-33-20СП	-	1	-
15	Накладка	3501-21-77	2	2	-
16	Болт M20?1,5-6g?50	28 0725	4	-	-
16	Болт M20?1,5-6g?50	28 0725-20	-	4	-
17	Шайба 20?4	31 0310	4	-	-
17	Шайба 20?4	31 0310-20	-	4	-
18	Отбойник**	3501-21-43СП(SP)	1	1	-
18	Отбойник*	3501-21-43-01СП(SP)	1	1	-
19	Колесо натяжное**	3501-21-15СП(SP)	1	-	-
19	Колесо натяжное	3501-21-15-20СП(SP)	-	1	-
19	Колесо натяжное*	3501-21-15-01СП(SP)	1	-	-
19	Колесо натяжное	3501-21-15-01-20СП	-	1	-
20	Шайба 12.OT	-	6	6	-
21	Болт M12?1,25-6g?30	-	6	6	-
22	Крышка	403-21-95	1	-	-
22	Крышка	403-21-95-20	-	1	-
23	Прокладка	45 0084	1	-	-
23	Прокладка	45 0084-20	-	1	-
24	Каток поддерживающий	403-21-15СП(SP)	1	-	-
24	Каток поддерживающий	403-21-15-20СП(SP)	-	1	-
25	Болт M24?2-6g?70	28 0830	16	-	-
25	Болт M24?2-6g?70	28 0830-20	-	16	-
26	Рама тележки**	ТТ3501-21-11СП(SP)	1	-	-
26	Рама тележки**	ТТ3501-21-11-20СП	-	1	-
26	Рама тележки*	ТТ3501-21-12СП(SP)	1	-	-
26	Рама тележки*	ТТ3501-21-12-20СП	-	1	-
27	Опора	3501-21-42	1	-	-
27	Опора	3501-21-42-20	-	1	-
28	Эксцентрик	400-21-121	1	1	-
29	Пластина	400-21-122	1	1	-
30	Болт M30?2-6g?80	28 0930	1	-	-
30	Болт M30?2-6g?80	28 0930-20	-	1	-
31	Механизм сдавания	403-21-47СП(SP)	1	-	-
31	Механизм сдавания	403-21-47-20СП(SP)	-	1	-
32	Кольцо 370-380-58-2-3 ГОСТ 18829-73	-	1	1	-
33	Крышка (применяется с поз. 61,59,60 взамен поз. 31,40 )	3501-21-42СП(SP)	1	-	-
33	Крышка	3501-21-42-20СП(SP)	-	1	-
34	Крышка	403-21-62	1	-	-
34	Крышка	403-21-62-20	-	1	-
35	Манжета	403-21-66СП(SP)	1	1	-
36	Кольцо штоковое	3501-21-95	2	2	-
37	Манжета	46-21-978	1	1	-
38	Кольцо 080-090-58-2-51-1668 ТУ2531-260-00149245-00	-	1	1	-
39	Кольцо	58 5630	1	1	-
40	Шток (совместно с поз.31 допускается замена на поз. 40, 61 совместно с поз.55,60)	ТТ3501-21-27СП(SP)	1	-	-
40	Шток	ТТ3501-21-27-20СП	-	1	-
41	Кольцо115-125-58-2-51-1668 ГОСТ 18829-73/ТУ38005204-84	-	1	1	-
42	Болт M20?1,5-6g?60	28 0730	6	-	-
42	Болт M20?1,5-6g?60	28 0730-20	-	6	-
43	Шайба 20.OT	-	6	6	-
44	Цилиндр	403-21-79СП(SP)	1	1	-
45	Поршень	3501-21-96	1	1	-
46	Болт M8-6g?20	-	8	8	-
47	Шайба 8T	-	8	8	-
48	Прокладка	700-40-260-11	1	1	-
49	Пробка	37 5515	1	-	-
49	Пробка	37 5515-20	-	1	-
50	Пробка	46-21-717	1	-	-
50	Пробка	46-21-717-20	-	1	-
51	Игла	46-21-756	1	-	-
51	Игла	46-21-756-20	-	1	-
52	Кольцо СТ13-5-4 ГОСТ 288-72	50 0192	4	4	-
53	Обойма	46-21-718	2	2	-
54	Планка	403-21-89СП(SP)	2	2	-
55	Пружина	38 5760-01	6	-	-
55	Пружина	38 5760-01-20	-	6	-
56	Круг	403-21-137	6	6	-
57	Крышка (совместно с поз.6,8)	Т35-21-316-01	9	9	-
58	Отбойник	58-21-149	1	-	-
58	Отбойник	58-21-149-20	-	1	-
59	Механизм сдавания (применяется с поз. 61,33,60 взамен поз. 31, 40)	3501-21-40СП(SP)	1	-	-
59	Механизм сдавания	3501-21-40-20СП(SP)	-	1	-
60	Втулка (применяется с поз.33,59,61 взамен поз.31,40)	3501-21-64	1	1	-
61	Шток (совместно с поз.33, 59, 60 взамен поз.40, 31)	ТТ3501-21-27-01СП	1	-	-
61	Шток	ТТ3501-21-27-01-20СП)	-	1	-
62	Отбойник*	3501-21-44-01СП(SP)	1	-	-
62	Отбойник	3501-21-44-01-20СП	-	1	-
62	Отбойник**	3501-21-44СП(SP)	1	-	-
62	Отбойник	3501-21-44-20СП(SP)	-	1	-
62	Шайба	31 5394	36	-	-
62	Шайба	31 5394-20	-	36	-
