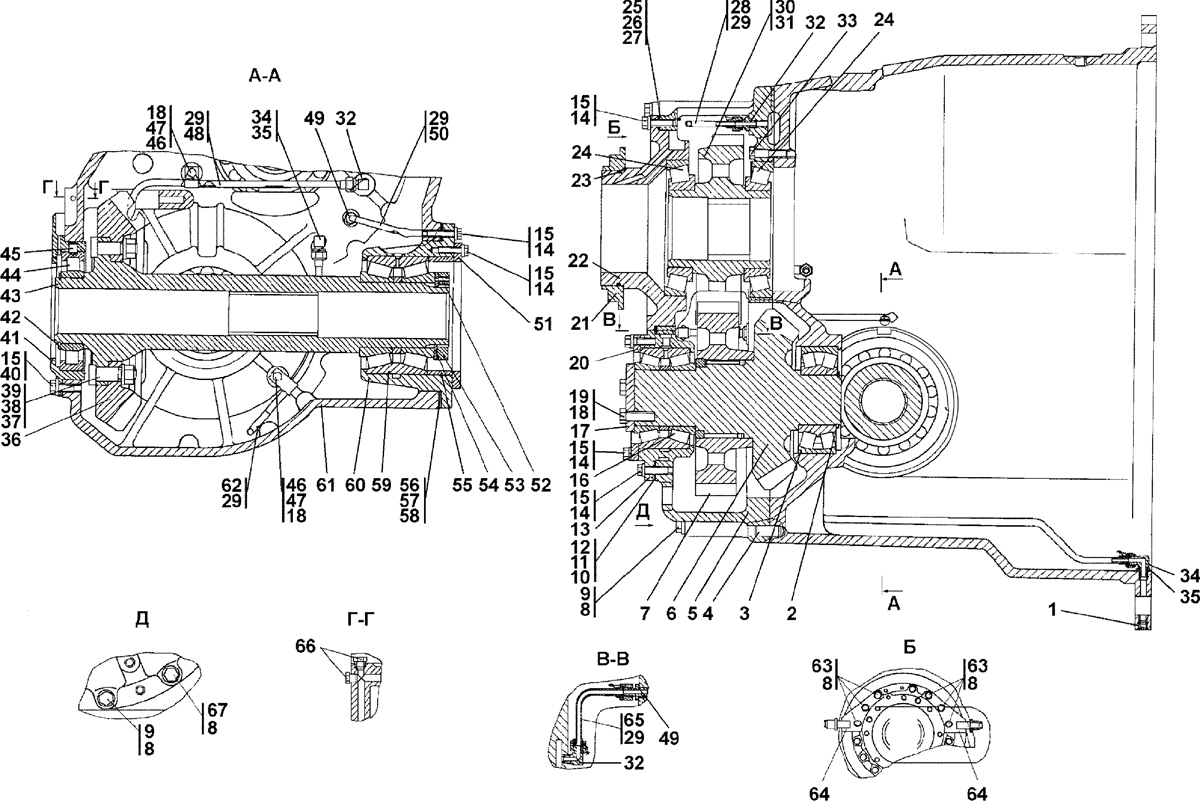

Передача главная


№ п/п	Наименование	Код детали	УХЛ	Т	У
0	Передача главная	2501-12-16СП(SP)	1	-	-
0	Передача главная	2501-12-16-20СП(SP)	-	1	-
1	Пробка 3-кг3/8”	700-37-2171	1	1	-
2	Кольцо С80	700-58-2122	1	1	-
3	Подшипник 53616Н ГОСТ 5721-75	-	1	1	-
3	или	-	-	-	-
3	Подшипник 22316W33	-	1	1	-
4	Штифт	32 5463	4	4	-
5	Корпус	2501-12-101	1	-	-
5	Корпус	2501-12-101-20	-	1	-
6	Шестерня	2501-12-108	1	1	-
7	Шестерня	2501-12-129СП(SP)	1	1	-
8	Шайба	31 5271	21	21	-
9	Болт	28 5585	14	14	-
10	Прокладка	2501-12-115-02	6	6	-
11	Прокладка	2501-12-115-01	2	2	-
12	Прокладка	2501-12-115	6	6	-
13	Стакан	2501-12-103	1	1	-
14	Болт М12-6g?40 ГОСТ 7798-70	28 0350	48	48	-
15	Шайба	31 0225	46	46	-
16	Подшипник 97518А1	-	1	1	-
17	Крышка	2501-12-114	1	1	-
18	Проволока КС1,6	-	0,85м	0,85м	-
19	Болт 3М?1,5-6g?45	28 0545	3	3	-
20	Крышка	2501-12-113	1	1	-
21	Проставка	2501-12-205	1	1	-
22	Стакан	2501-12-203	1	1	-
23	Кольцо 175-180-36-2-51-1668 ТУ2531-260-00149245-00	-	2	2	-
24	Подшипник 7224А ТУ37.006.162-89	-	2	2	-
25	Прокладка	2501-12-112	6	6	-
26	Прокладка	2501-12-112-01	2	2	-
27	Прокладка	2501-12-112-02	1	1	-
28	Труба	2501-12-131СП(SP)	1	1	-
29	Проволока КС 1	-	1,5м	1,5м	-
30	Шестерня (допускается замена на поз.31)	2501-12-147СП(SP)	1	1	-
31	Шестерня (доп. замена на поз.30)	2501-12-106	1	1	-
32	Угольник концевой	2501-12-216	2	2	-
33	Болт М12-6g?60	-	7	7	-
34	Угольник концевой	2501-12-216-01	2	2	-
35	Гайка М14?1,5	-	2	2	-
36	Шестерня	2501-12-109	1	1	-
37	Гайка М20?1,5	30 0310	16	16	-
38	Шайба	31 5317	16	16	-
39	Болт специальный	2501-12-122	16	16	-
40	Болт М12-6g?30	-	6	6	-
41	Стакан	2501-12-104	1	1	-
42	Кольцо С105	700-58-2356	1	1	-
43	Ступица	2501-12-110	1	1	-
44	Подшипник	2501-12-121	1	1	-
45	Стопор	2501-12-126	1	1	-
46	Болт	28 5120	2	2	-
47	Хомутик	41 5090	2	2	-
48	Труба	2501-12-133СП(SP)	1	1	-
49	Штуцер	2501-12-222	3	3	-
50	Труба	2501-12-134СП(SP)	1	1	-
51	Крышка	2501-12-119	1	1	-
52	Винт М8-6g?16 ГОСТ 5915-70	35 0520	1	1	-
53	Гайка	2501-12-117	1	1	-
54	Пластина	2501-12-116	1	1	-
55	Втулка	2501-12-118	1	1	-
56	Прокладка	2501-12-120	6	6	-
57	Прокладка	2501-12-120-01	2	2	-
58	Прокладка	2501-12-120-02	6	6	-
59	Подшипник 97521	-	1	1	-
60	Стакан	2501-12-105	1	1	-
61	Корпус	2501-12-100	1	-	-
61	Корпус	2501-12-100-20	-	1	-
62	Труба	2501-12-160СП(SP)	1	1	-
63	Болт	28 5586	6	6	-
64	Кронштейн	2501-12-140СП(SP)	2	2	-
65	Труба	2501-12-130СП(SP)	1	1	-
66	Пробка 3-кг1/4”	37 250-08	2	2	-
67	Болт М16?1,5-6g?60	-	1	1	-
