Инженерные машины

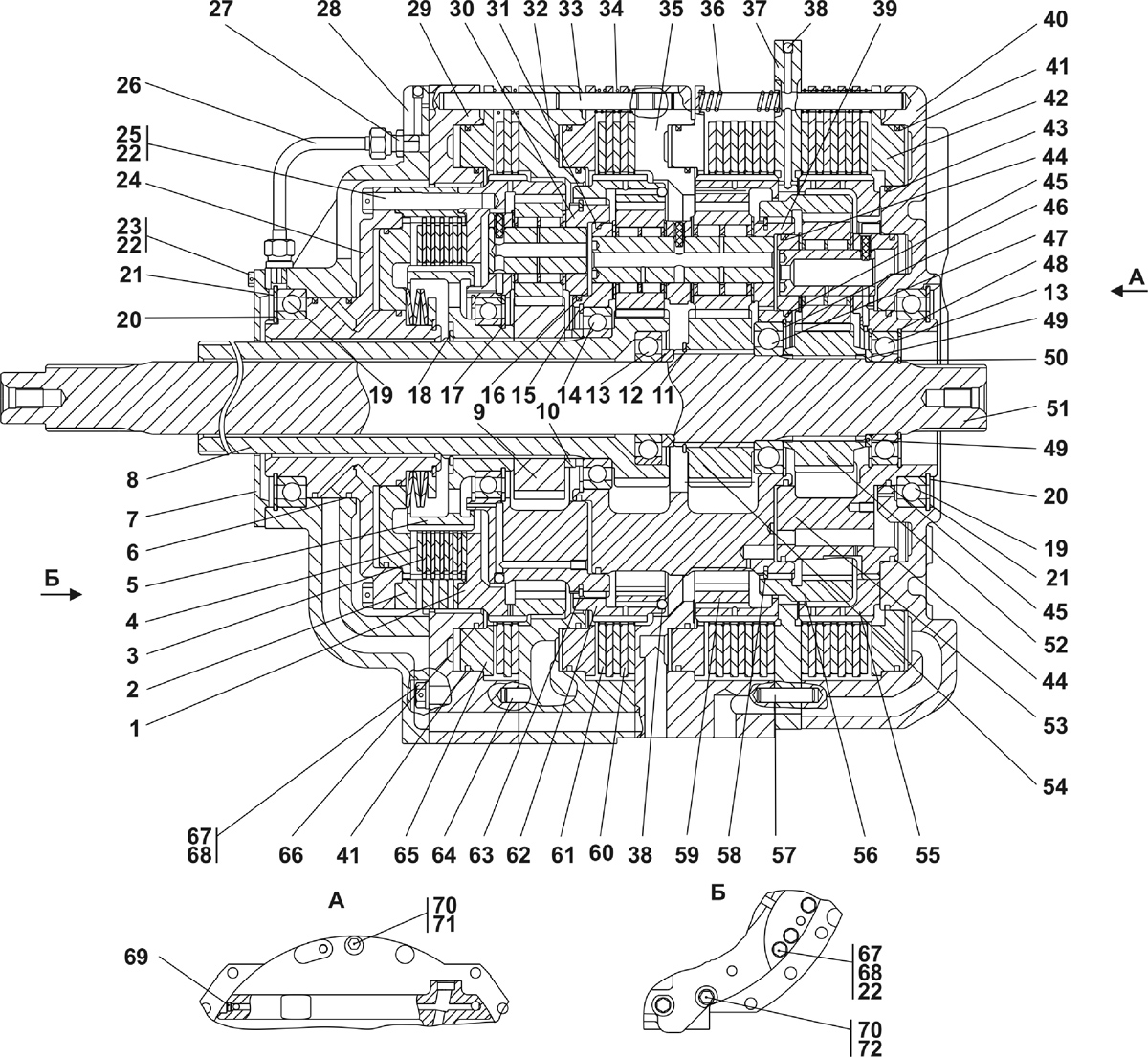

Коробка передач планетарная


№ п/п	Наименование	Код детали	УХЛ	Т	У
0	Коробка передач планетарная	2501-12-20СП(SP)	1	-	-
0	Коробка передач планетарная	2501-12-20-20СП(SP)	-	1	-
1	Шестерня	2501-12-229	1	1	-
2	Барабан	2501-12-228	1	1	-
3	Диск	2501-12-37	5	5	-
4	Диск	2501-12-125СП(SP)	6	6	-
5	Барабан	2501-12-56	1	1	-
6	Кольцо уплотнительное	44 0046	2	2	-
7	Крышка	2501-12-225	1	1	-
8	Вал	2501-12-149СП(SP)	1	1	-
9	Шестерня	2501-12-63	1	1	-
10	Кольцо	2501-12-183	1	1	-
11	Кольцо С80	700-58-2122	1	1	-
12	Кольцо	2501-12-209	1	1	-
13	Подшипник 76-212А	-	2	2	-
14	Подшипник 120	-	1	1	-
15	Кольцо С150 Ц9хр	58 0850	1	1	-
16	Кольцо уплотнительное	2501-12-181-01	1	1	-
17	Кольцо С120	58 0814	1	1	-
18	Кольцо С100	58 0760	1	1	-
19	Подшипник 6-1000926Л	-	2	2	-
20	Кольцо С130	58 0820	2	2	-
21	Кольцо С180	58 0880	2	2	-
22	Проволока КС-1,6 ГОСТ 792-67	-	4,3м	4,3м	-
23	Болт	28 5130	8	8	-
24	Бустер	2501-12-120СП(SP)	1	1	-
25	Болт	28 5517	20	20	-
26	Труба	2501-12-161СП(SP)	1	1	-
27	Штуцер	2501-12-222-01	2	2	-
28	Корпус	2501-12-41	1	1	-
29	Корпус	2501-12-42	1	1	-
30	Водило	2501-12-121СП(SP)	1	1	-
31	Кольцо уплотнительное	2501-12-181-17	1	1	-
32	Корпус	2501-12-43	1	1	-
33	Палец	47 5460	24	24	-
34	Пружина	38 5212-01	90	90	-
35	Корпус	2501-12-44	1	1	-
36	Пружина	700-38-2646-01	48	48	-
37	Фланец	2501-12-45	1	1	-
38	Шарик Б8-100 ГОСТ 3722-81	-	11	11	-
39	Водило	2501-12-153СП(SP)	1	1	-
40	Корпус	2501-12-217	1	1	-
41	Кольцо уплотнительное	2501-12-181-14	4	4	-
42	Поршень	2501-12-53	1	1	-
43	Кольцо уплотнительное	2501-12-181-09	1	1	-
44	Кольцо уплотнительное	2501-12-181-16	2	2	-
45	Кольцо уплотнительное	2501-12-181	2	2	-
46	Кольцо С125	58 0818	1	1	-
47	Подшипник 76-214А	-	1	1	-
48	Кольцо С110	58 0810	2	2	-
49	Кольцо	2501-12-87	1	1	-
50	Кольцо С60	58 0609	1	1	-
51	Вал	2501-12-207	1	1	-
52	Шестерня	2501-12-65	1	1	-
53	Водило	2501-12-123СП(SP)	1	1	-
54	Шестерня	2501-12-208	1	1	-
55	Барабан	2501-12-62	1	1	-
56	Шестерня	2501-12-61	1	1	-
57	Штифт	32 5390	2	2	-
58	Кольцо	58 5960	1	1	-
59	Шестерня	2501-12-187	1	1	-
60	Диск	2501-12-231	11	11	-
61	Диск	2501-12-124СП(SP)	15	15	-
62	Шестерня	2501-12-188	1	1	-
63	Кольцо	58 5960-01	1	1	-
64	Штифт	32 5382	6	6	-
65	Поршень	2501-12-52	3	3	-
66	Кольцо уплотнительное	2501-12-181-11	3	3	-
67	Болт специальный	2501-12-218	22	22	-
68	Шайба	31 5220	22	22	-
69	Заглушка	37 5419	1	1	-
70	Шайба	31 0225	3	3	-
71	Болт М12-6g?160	28 0395	2	2	-
72	Болт 3М12-6g?45	28 0359	1	1	-
