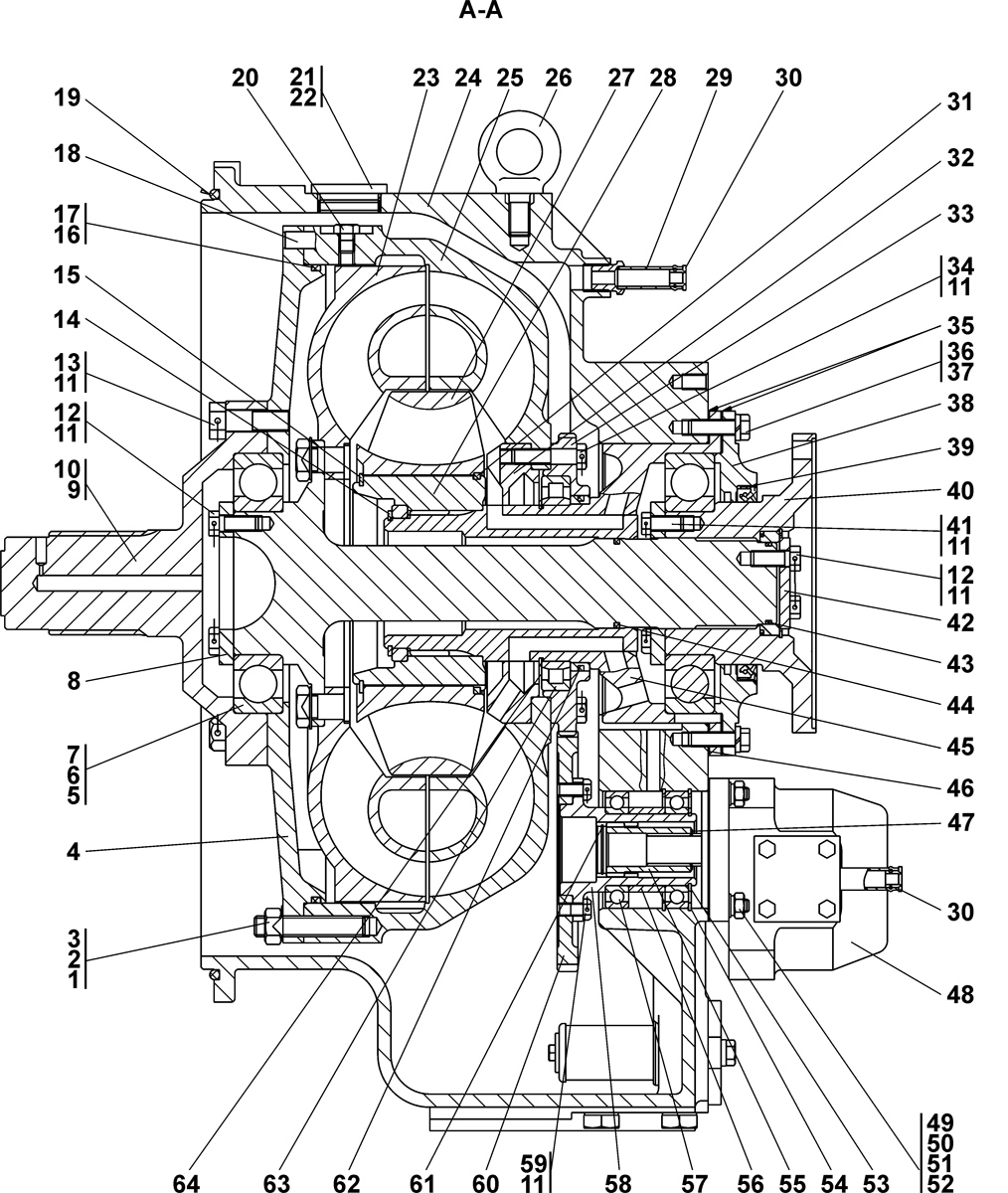

Гидротрансформатор


№ п/п	Наименование	Код детали	УХЛ	Т	У
1	Гайка М16?1,5 ГОСТ 15521-70	30 5250	24	-	-
1	Гайка М16?1,5 ГОСТ 15521-70	30 5250-20	-	24	-
2	Пластина стопорная	700-31-2468	12	12	-
3	Шпилька	29 5535	24	24	-
4	Фланец	2501-14-104СП(SP)	1	1	-
5	Подшипник QJ222М (допускается замена на поз.6 или поз.7)	-	2	2	-
6	Подшипник 6-176222Л (допускается замена на поз.5 или поз.7) ГОСТ 8995-75	-	2	2	-
7	Подшипник 176222Л (допускается замена на поз.5) ГОСТ 8995-75	-	2	2	-
8	Крышка	2501-14-21	2	2	-
9	Муфта (допускается замена на поз.10)	404-14-106СП(SP)	1	1	-
10	Муфта (допускается замена на поз.9)	2501-14-17	1	1	-
11	Проволока 1,6-0-С ГОСТ 3282-74	-	2м	2м	-
12	Болт 3М12-6g?30 ГОСТ 7796-70	28 0339	12	-	-
12	Болт 3М12-6g?30 ГОСТ 7796-70	28 0339-20	-	12	-
13	Болт	28 5555-01	12	-	-
13	Болт	28 5555-01-20	-	12	-
14	Кольцо 100 ГОСТ 13940-86	58 0760	1	1	-
15	Кольцо 155 ГОСТ 13940-86	58 0855	1	1	-
16	Кольцо 480-490-58-2-3 (допускается замена на поз.17) ГОСТ 18829-73	-	1	1	-
17	Кольцо (допускается замена на поз.16)	40 0468-11	1	1	-
18	Штифт	32 355	2	2	-
19	Кольцо	40 0468-22	1	1	-
20	Пробка	37 5332	2	2	-
21	Пробка	700-37-2140	1	-	-
21	Пробка	700-37-2140-20	-	1	-
22	Кольцо 045-050-30-2-51-1668 ТУ 2531-260-00149245-00	-	4	4	-
23	Колесо турбинное	2501-14-102СП(SP)	1	1	-
24	Корпус	2501-14-79	1	-	-
24	Корпус	2501-14-79-20	-	1	-
25	Колесо насосное	2501-14-56-01	1	1	-
26	Рым-болт М16 ГОСТ 4751-73	28 0590	1	-	-
26	Рым-болт М16 ГОСТ 4751-73	28 0590-20	-	1	-
27	Колесо реактора	2501-14-86-01	1	1	-
28	Муфта	2501-14-116СП(SP)	1	1	-
29	Штуцер	403-16-109СП(SP)	1	1	-
30	Пробка	44 0093	2	2	-
31	Кольцо	2501-14-144	1	1	-
32	Коллектор	2501-14-65	1	1	-
33	Шестерня	2501-14-66	1	1	-
34	Болт 3М12-6g?50 ГОСТ 7796-70	28 0359-02	9	-	-
34	Болт 3М12-6g?50 ГОСТ 7796-70	28 0359-20	-	9	-
35	Прокладка	700-40-4875	2	-	-
35	Прокладка	700-40-4875-20	-	2	-
36	Болт М12-6g?40 ГОСТ 7796-70	-	11	11	-
37	Шайба 12 ОТ ГОСТ 6402-70	-	13	13	-
38	Крышка	2501-14-60-01	1	1	-
39	Манжета 125-150-12 BAFUDSLX7 (Art.-Nr.334229)	-	1	1	-
40	Фланец	2501-14-122СП(SP)	1	1	-
41	Болт	28 5330	8	-	-
41	Болт	28 5330-20	-	8	-
42	Крышка	2501-14-19	1	1	-
43	Кольцо 049-055-36-2-51-1668 ТУ 2531-260-00149245-00	-	1	1	-
44	Кольцо уплотнительное	2501-12-181-36	1	1	-
45	Ось реактора	2501-14-117СП(SP)	1	1	-
46	Прокладка	45 0302	1	-	-
46	Прокладка	45 0302-20	-	1	-
47	Кольцо С25 ГОСТ 13940-86	700-58-2332	1	1	-
48	Насос НШ32УК-3Л ГСТУ 3-25-180-97	-	1	-	-
48	Насос НШ32УК-3ЛТ ГСТУ 3-25-180-97	-	-	1	-
49	Шпилька	29 5220	4	4	-
50	Гайка М10 ГОСТ 5915-70	-	4	4	-
51	Шайба 10 ОТ ГОСТ 6402-70	-	4	4	-
52	Шайба 10 ГОСТ 10450-78	31 0180	4	-	-
52	Шайба 10 ГОСТ 10450-78	31 0180-20	-	4	-
53	Кольцо 55 ГОСТ 13940-86	58 0550	1	1	-
54	Кольцо С90 ГОСТ 13941-86	700-58-2278	2	2	-
55	Муфта	2501-14-47	1	1	-
56	Втулка	2501-14-82	1	1	-
57	Подшипник 11 ГОСТ 8328-75	-	2	2	-
58	Фланец	2501-14-80	1	1	-
59	Болт	-	4	4	-
60	Шестерня	2501-14-81	1	1	-
61	Кольцо С36 ГОСТ 13941-86	58 0320	1	1	-
62	Кольцо уплотнительное	2501-12-181-36	1	1	-
63	Подшипник 1032924К1М ГОСТ 8328-75	-	1	1	-
64	Кольцо	58 5806	1	1	-
