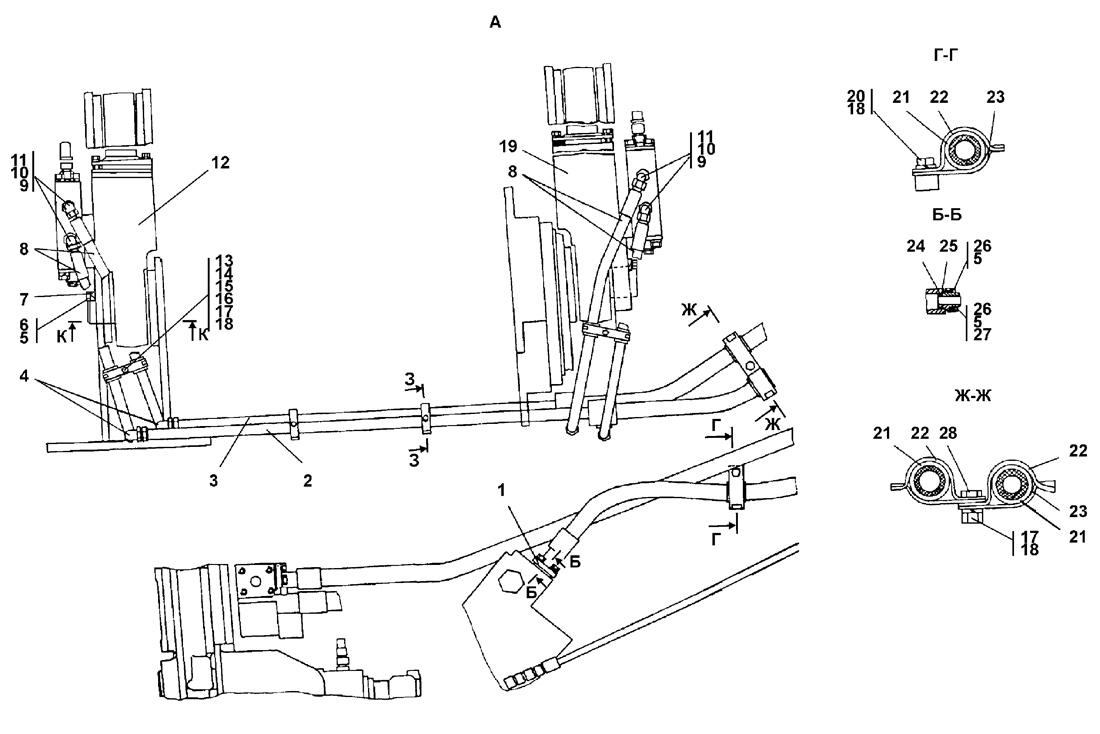

Установка гидросистемы


№ п/п	Наименование	Код детали	УХЛ	Т	У
1	Фланец	2501-26-83	12	-	-
1	Фланец	2501-26-83-20	-	12	-
2	Трубопровод	312501-26-6-01СП(SP)	1	-	-
2	Трубопровод	312501-26-6-01-20СП	-	1	-
3	Трубопровод	312501-26-6СП(SP)	1	-	-
3	Трубопровод	312501-26-6-20СП(SP)	-	1	-
4	Угольник	46-26-314СП(SP)	2	-	-
4	Угольник	46-26-314-20СП(SP)	-	2	-
5	Шайба 12 OT	-	33	33	-
6	Болт M12?1,25-6g?45	28 0361	4	-	-
6	Болт M12?1,25-6g?45	28 0361-20	-	4	-
7	Пластина	312501-94-103	2	-	-
7	Пластина	312501-94-103-20	-	2	-
8	Рукав высокого давления d16 армированный	46-26-355-08СП(SP)	4	-	-
8	Рукав высокого давления d16 армированный	46-26-355-08-20СП(SP)	-	4	-
9	Угольник ввертной	H.036.23.091	6	-	-
9	Угольник ввертной	H.036.23.091-01	-	6	-
10	Контргайка	H.036.23.072	6	-	-
10	Контргайка	H.036.23.072-01	-	6	-
11	Кольцо 021-027-36-2-51-1688	-	6	6	-
12	Гидроцилиндр	312501-26-20-01СП	1	-	-
12	Гидроцилиндр	312501-26-20-01-20СП	-	1	-
13	Скоба	2501-26-300	4	-	-
13	Скоба	2501-26-300-20	-	4	-
14	Планка	2501-26-301	4	-	-
14	Планка	2501-26-301-20	-	4	-
15	Втулка	40 0354-05	4	4	-
16	Болт M16?1,5-6g?38	28 0535	5	-	-
16	Болт M16?1,5-6g?38	28 0535-20	-	5	-
17	Гайка М16?1,5 ГОСТ 5915-70	-	4	4	-
18	Шайба 16 OT	-	30	30	-
19	Гидроцилиндр	312501-26-20СП(SP)	1	-	-
19	Гидроцилиндр	312501-26-20-20СП(SP)	-	1	-
20	Болт M16?1,5-6g?30	28 0520	1	-	-
20	Болт M16?1,5-6g?30	28 0520-20	-	1	-
21	Втулка	40 0354-03	4	4	-
22	Скоба	2501-26-220	4	-	-
22	Скоба	2501-26-220-20	-	4	-
23	Планка	2501-26-221	4	-	-
23	Планка	2501-26-221-20	-	4	-
24	Кольцо 032-038-36-2-51-1688	-	6	6	-
25	Кольцо защитное	44 0038	6	6	-
26	Болт M12?1,25-6g?35	-	24	-	-
26	Болт M12?1,25-6g?35	-	-	24	-
27	Шайба 12?2	31 0210	12	-	-
27	Шайба 12?2	31 0210-20	-	12	-
28	Болт M16?1,5-6g?45	28 0544	4	-	-
28	Болт M16?1,5-6g?45	28 0544-20	-	4	-
