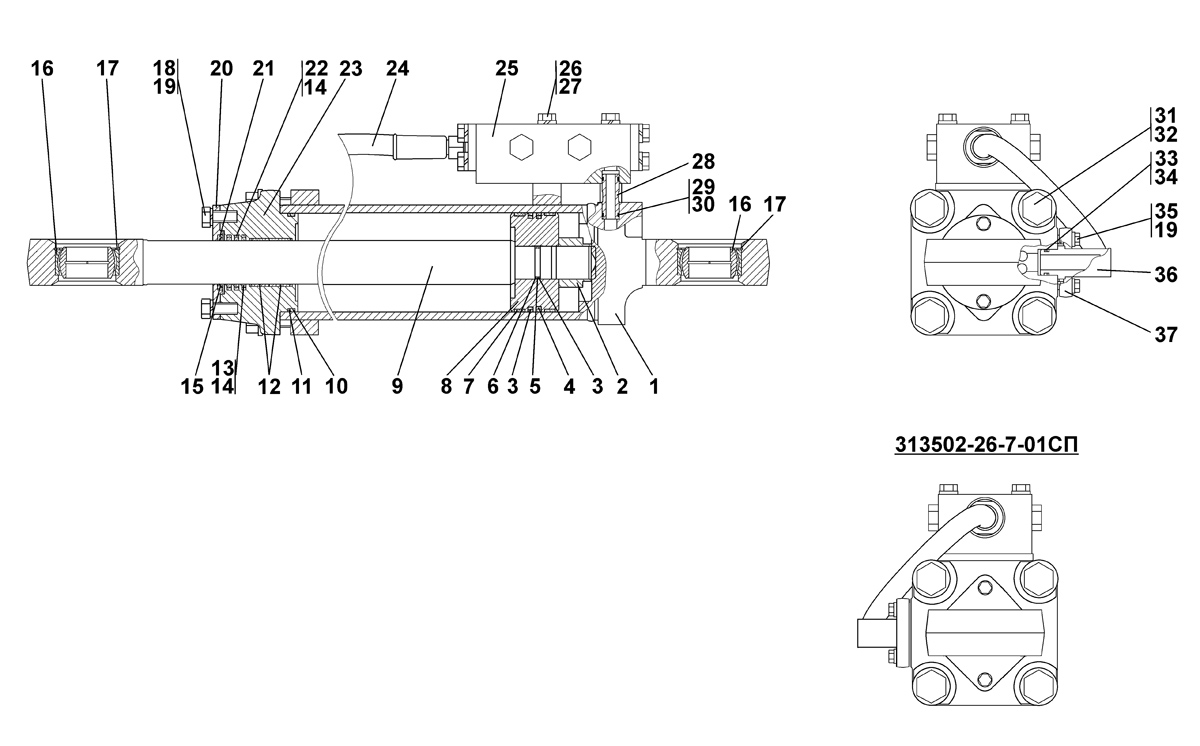

| № п/п | Наименование | Код детали | ||||
| 0 | Гидроцилиндр d140* | 313502-26-7СП | ||||
| 0 | Гидроцилиндр d140 | 313502-26-7-20СП | ||||
| 0 | Гидроцилиндр d140** | 313502-26-7-01СП | ||||
| 0 | Гидроцилиндр d140 | 313502-26-7-01-20СП | ||||
| 1 | Корпус | 313502-26-8СП (SP) | ||||
| 2 | Гайка специальная | 312001-26-110-01 | ||||
| 3 | Кольцо защитное | 46-93-607-02 | ||||
| 4 | Кольцо 040-048-46-2-51-1668 | - | ||||
| 5 | Кольцо 125-135-58-2-51-1668 | - | ||||
| 6 | Кольцо уплотнительное | 312501-26-185 | ||||
| 7 | Втулка опорная | 312501-26-184 | ||||
| 8 | Поршень | 011101-93-503-01 | ||||
| 9 | Шток | 011501-93-601-19 | ||||
| 9 | Шток | 011501-93-601-19-20 | ||||
| 10 | Кольцо 130-140-58-2ИРП 1314-1 ГОСТ 18829-73/ТУ 38.005.204-84 | - | ||||
| 11 | Кольцо защитное | 2601-28-10 | ||||
| 12 | Кольцо опорно-направляющее штоковое Е22Т-063-30-2,5 ТУ 2290-004-48774662-2002 | - | ||||
| 13 | Кольцо уплотнительное | 1501-26-630-01 | ||||
| 14 | Кольцо 070-080-58-2-51-1668 | - | ||||
| 15 | Грязесъёмник Е-50-А-063-12 ТУ 2290-005-48774662-2002 | - | ||||
| 16 | Подшипник ШСЛ60 ТУ 4649-020-05808824-2005 | - | ||||
| 17 | Кольцо С90 | 700-78-2278-10 | ||||
| 17 | Кольцо С90 | 700-78-2278-10-20 | ||||
| 18 | Болт M12?1,25-6g?25 | - | ||||
| 18 | Болт M12?1,25-6g?25 | - | ||||
| 19 | Шайба 12 OT | - | ||||
| 20 | Скребок | 1501-26-616 | ||||
| 21 | Грязесъемник 3-d ГОСТ 24811-81 | 2501-93-506-04СП(SP) | ||||
| 22 | Кольцо уплотнительное | 312001-26-109-01 | ||||
| 23 | Крышка | 313502-26-266 | ||||
| 24 | Рукав высокого давления d16 армированный | 46-26-355-11СП(SP) | ||||
| 24 | Рукав высокого давления d16 армированный | 46-26-355-11-20СП(SP) | ||||
| 25 | Гидрозамок | 312501-26-24СП(SP) | ||||
| 25 | Гидрозамок | 312501-26-24-20СП | ||||
| 26 | Болт M16?1,5-6g?105 | - | ||||
| 26 | Болт M16?1,5-6g?105 | - | ||||
| 27 | Шайба 16 OT | - | ||||
| 28 | Втулка | 2501-98-558 | ||||
| 28 | Втулка | 2501-98-558-20 | ||||
| 29 | Кольцо 022-026-25-2-51-1668 | - | ||||
| 30 | Кольцо защитное | 2501-93-561 | ||||
| 31 | Шайба | 315412 | ||||
| 31 | Шайба | 315412-20 | ||||
| 32 | Болт M30?2-6g?90 | 280935 | ||||
| 32 | Болт M30?2-6g?90 | 280935-20 | ||||
| 33 | Кольцо 032-038-36-2-51-1668 | - | ||||
| 34 | Кольцо защитное | 2501-98-550 | ||||
| 35 | Болт M12?1,25-6g?50 | - | ||||
| 35 | Болт M12?1,25-6g?50 | - | ||||
| 36 | Угольник | 312501-26-25СП(SP) | ||||
| 37 | Фланец | 2501-98-533 | ||||
| 37 | Фланец | 2501-98-533-20 | ||||
