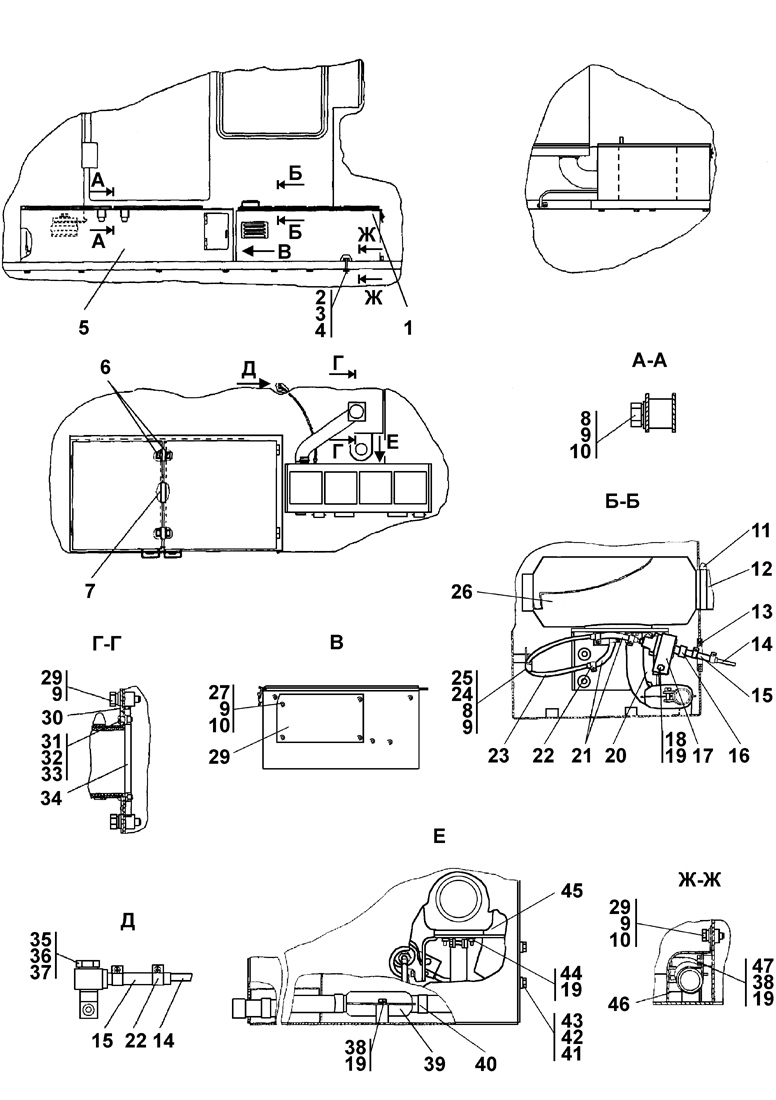

Система отопления и вентиляции кабины


№ п/п	Наименование	Код детали	УХЛ	Т	У
0	Система отопления и вентиляции кабины	312505-53-1СП(SP)	1	-	-
1	Контейнер	312505-53-15СП(SP)	1	-	-
2	Болт М12?1,25-6g?80 ГОСТ 7795-70	28 0385	12	-	-
3	Шайба 12 ОТ	-	12	-	-
4	Шайба 12?2	31 0210	12	-	-
5	Контейнер	312505-53-14СП(SP)	1	-	-
6	Опора	40 0085	4	-	-
7	Стяжка	312505-53-79СП(SP)	1	-	-
8	Болт М8-6g?16	-	3	-	-
9	Шайба 8Т	-	13	-	-
10	Шайба 8	31 0150	12	-	-
11	Хомут стяжной червячный*	-	2	-	-
12	Труба гибкая d=60мм*	-	1	-	-
13	Кольцо	700-40-3141	1	-	-
14	Труба пластиковая 6?2*	-	1	-	-
15	Рукав 5?3*	-	1	-	-
16	Насос топливный*	-	1	-	-
17	Держатель насоса*	-	1	-	-
18	Болт М6?30*	-	1	-	-
19	Шайба d=6,5мм*	-	7	-	-
20	Труба гибкая d=25мм*	-	1	-	-
21	Рукав 3,5?9,5*	-	1	-	-
22	Хомут стяжной*	-	8	-	-
23	Труба пластиковая 4?1,25*	-	1	-	-
24	Хомутик	700-41-3310	1	-	-
25	Прокладка	700-40-6684-16	1	-	-
26	Отопитель независимый Airtronic 02	25 2116 0500 00	1	-	-
27	Болт М8-6g?25	-	4	-	-
28	Крышка	312505-53-329	1	-	-
29	Болт М8-6g?20	-	6	-	-
30	Пластина	0901-53-1	1	-	-
31	Винт В.М4-6g?10 ГОСТ 17473-80	-	3	-	-
32	Гайка М4 ГОСТ 5927-70	-	3	-	-
33	Шайба 4	-	3	-	-
34	Воздухораспределитель*	-	1	-	-
35	Штуцер	2001-53-71СП(SP)	1	-	-
36	Прокладка	46-43-313	2	-	-
37	Болт зажимной	41 5125	1	-	-
38	Болт М6?12*	-	2	-	-
39	Глушитель*	-	1	-	-
40	Хомут стяжной*	-	3	-	-
41	Шайба 10	31 0170	4	-	-
42	Шайба 10	-	4	-	-
43	Болт М10-6g?30	-	4	-	-
44	Гайка М6*	-	4	-	-
45	Кронштейн	1101-53-50СП(SP)	1	-	-
46	Кожух	312505-53-83СП(SP)	1	-	-
47	Хомут*	-	1	-	-
