Инженерные машины

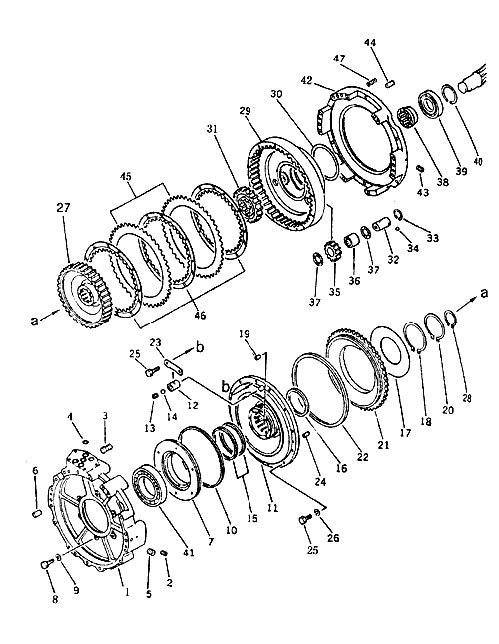

1-я муфта


№ п/п	Наименование	Код детали	SD16	SD16E	SD16L
1	Корпус (1)	16Y-15-00034	1	1	1
2	Пробка	16Y-15-00033	1	1	1
3	Проставка	09231-01430	9	9	9
4	Кольцо круглого сечения	07000-63022	5	5	5
5	Пробка	16Y-15-00032	2	2	2
6	Палец	04020-01228	2	2	2
7	Гнездо подшипника	16Y-15-00038	1	1	1
8	Болт	01010-31030	6	6	6
9	Шайба	01602-01030	6	6	6
10	Кольцо уплотнительное	07018-12605	1	1	1
11	Корпус муфты	16Y-15-00039	1	1	1
12	Корпус клапана	16Y-15-00035	1	1	1
13	Пробка	16Y-15-00036	1	1	1
14	Шарик стальной	04260-00952	1	1	1
15	Кольцо уплотнительное	16Y-15-00079	2	2	2
16	Кольцо уплотнительное	16Y-15-00044	1	1	1
17	Пружина	16Y-15-00045	1	1	1
18	Кольцо стопорное	04070-00120	8	8	8
19	Палец	16Y-15-00040	6	6	6
20	Кольцо стопорное	04070-00105	1	1	1
21	Поршень	16Y-15-00043	1	1	1
22	Кольцо уплотнительное	16Y-15-00080	1	1	1
23	Пластина стопорная	16Y-15-00037	1	1	1
24	Палец	04020-01024	3	3	3
25	Болт	01010-31030	12	12	12
26	Шайба	01602-01030	10	10	10
27	Венец зубчатый	16Y-15-00078	1	1	1
28	Кольцо стопорное	04064-06525	1	1	1
29	Венец зубчатый	16Y-15-00042	1	1	1
30	Кольцо уплотнительное	16Y-15-00069	1	1	1
31	Шестерня солнечная	16Y-15-00057	1	1	1
32	Вал-шестерня	16Y-15-00048	3	3	3
33	Кольцо стопорное	04065-03212	3	3	3
34	Шарик	04260-00635	3	3	3
35	Шестерня	16Y-15-00046	3	3	3
36	Подшипник игольчатый	16Y-15-04000	3	3	3
37	Шайба стопорная	09233-03220	6	6	6
38	Проставка	16Y-15-00068	1	1	1
39	Роликоподшипник C432509	GB283-87	1	1	1
40	Кольцо стопорное	16Y-15-00058	1	1	1
41	Подшипник шариковый 4G122	GB276-82	1	1	1
42	Корпус (2)	16Y-15-00076	1	1	1
43	Пробка	16Y-15-00088	2	2	2
44	Палец	04020-01228	2	2	2
45	Диск	16Y-15-00041	2	2	2
46	Диск фрикционный	16Y-15-03000	3	3	3
47	Пружина	16Y-15-00073	12	12	12
