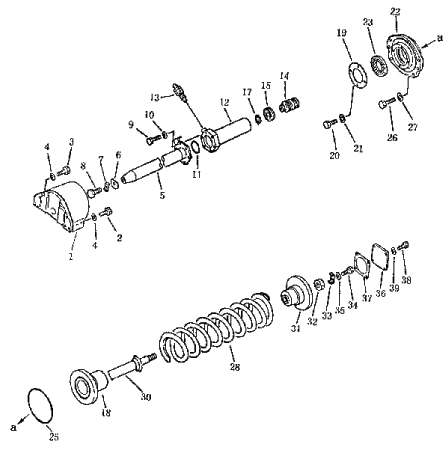

Механизм натяжения
№ п/пНаименованиеКод деталиSD16SD16ESD16L
1Кронштейн сварной левый16Y-40-111001 1-
1Кронштейн сварной16L-40-61000- -2
1Кронштейн сварной правый16Y-40-191001 1-
2Болт01010-316558 88
3Болт01010-316704 44
4Шайба01602-0164812 1212
5Ось16Y-40-112002 --
5Ось16L-40-62000- -2
5Ось16Y-40E-03100- 2-
6Шайба16Y-40-110022 22
7Шайба стопорная16Y-40-110012 22
8Болт01010-318402 22
9Болт01010-3123512 1212
10Шайба01602-0123612 1212
11Кольцо круглого сечения07000-150682 22
12Цилиндр16Y-40-114002 22
13Клапан смазочный16Y-40-113002 22
14Поршень16Y-40-110052 22
15Уплотнение масляное16Y-40-110032 22
17Кольцо стопорное04064-045182 22
18Направляющая16Y-40-110062 22
19Крышка16Y-40-110152 22
20Болт01010-312258 88
21Шайба01602-012368 88
22Крышка16Y-40-110162 22
23Уплотнение масляное16Y-40-115002 22
25Кольцо круглого сечения07000-052302 22
26Болт01010-6205512 1212
27Шайба01602-0206012 1212
28Пружина натяжения16Y-40-110082 22
30Тяга16Y-40-110072 22
31Направляющая16Y-40-110092 22
32Гайка01582-036292 22
33Шайба стопорная16Y-40-110102 22
34Болт01010-310162 22
35Шайба01602-010302 22
36Крышка16Y-40-110122 22
37Прокладка16Y-40-110112 22
38Болт01010-312308 88
39Шайба01602-012368 88
