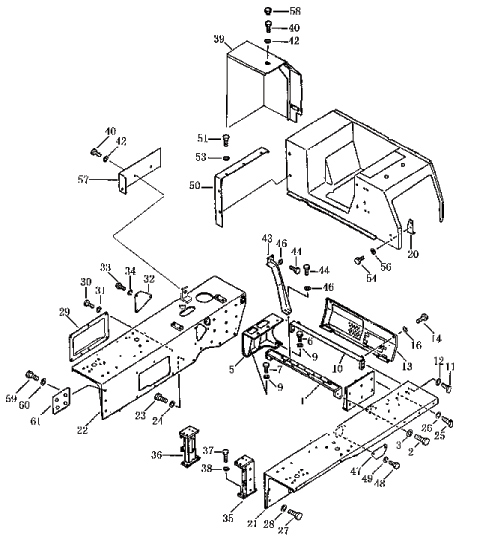

Ограждающий щит


№ п/п	Наименование	Код детали	SD16	SD16E	SD16L
1	Кронштейн	16Y-51-08000	1	1	1
2	Болт	01010-51640	4	4	4
3	Шайба	01643-31645	4	4	4
4	Кронштейн левый	16Y-51-15000	1	1	1
5	Кронштейн правый	16Y-51-14000	1	1	1
6	Болт	01010-51435	6	6	6
7	Болт	01010-51440	4	4	4
9	Шайба	01643-31445	10	10	10
10	Кронштейн	16Y-51-13000	1	1	1
11	Болт	01010-51640	4	4	4
12	Шайба	01643-31645	4	4	4
13	Крышка задняя	16Y-51-07000	1	1	1
13	Крышка задняя (имеется при наличии рыхлителя)	16Y-51-00004	1	1	1
14	Болт	01010-51225	2	2	2
16	Шайба	01643-31232	2	2	2
20	Кронштейн	16Y-51-06000	1	1	1
21	Щиток ограждающий левый	16Y-51C-04000	1	1	1
22	Щиток ограждающий правый	16Y-51C-05000	1	1	1
23	Болт	01010-51635	14	14	14
24	Шайба	01643-31645	14	14	14
25	Болт	01010-51650	12	12	12
26	Шайба	01643-31645	12	12	12
27	Болт	01010-51635	6	6	6
28	Шайба	01643-31645	6	6	6
29	Крышка	16Y-51-00007	1	1	1
29	Крышка	16Y-51-00007A	1	1	1
30	Болт	01010-51225	6	6	6
31	Шайба	01643-31232	6	6	6
32	Крышка	16Y-51-00009	1	1	1
33	Болт	01010-51225	3	3	3
34	Шайба	01643-31232	3	3	3
35	Кронштейн левого ограждающего щитка	16Y-51-01000	1	1	1
36	Кронштейн правого ограждающего щитка	16Y-51-02000	1	1	1
37	Болт	01010-51445	8	8	8
38	Шайба	01643-31445	8	8	8
39	Крышка правая (имеется при наличии рыхлителя)	16Y-51C-06000	1	1	1
39	Крышка правая (отсутствует при наличии рыхлителя)	16Y-51C-07000	1	1	1
40	Болт	01010-51230	8	8	8
42	Шайба	01643-31232	8	8	8
43	Кронштейн	16Y-51C-12000	1	1	1
44	Болт	01010-51230	1	1	1
46	Шайба	01643-31232	4	4	4
47	Крышка	16Y-51-00003	1	1	1
48	Болт	01010-51225	4	4	4
49	Шайба	01643-31232	4	4	4
50	Ограждение	16Y-51-00005	1	1	1
51	Болт	01010-51225	5	5	5
53	Шайба	01643-31232	5	5	5
54	Болт	01010-51225	2	2	2
56	Шайба	01643-31232	2	2	2
57	Крышка	16Y-51C-08000	1	1	1
58	Колпачок	198-54-41941	8	8	8
59	Болт	01010-51025	4	4	4
60	Шайба	01643-31032	4	4	4
61	Пластина	16Y-51C-00006	1	1	1
