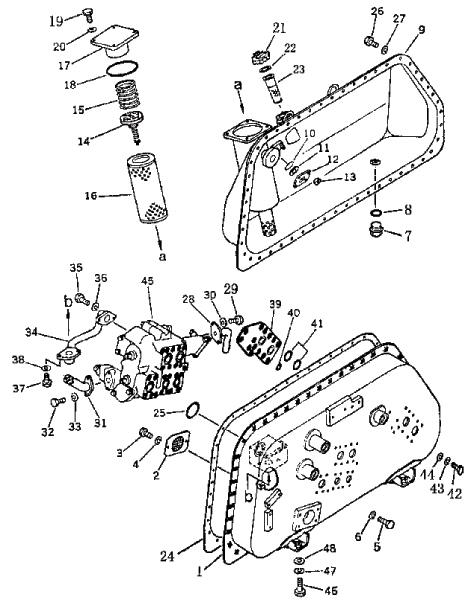

Гидравлический бак (1/2)


№ п/п	Наименование	Код детали	SD16	SD16E	SD16L
1	Бак гидравлический	16Y-60-00000	1	1	1
1	Корпус бака	16Y-60-02000	1	1	1
2	Сетка фильтрующая	16Y-60-14000	1	1	1
3	Болт	01010-51016	2	2	2
4	Шайба	01602-21030	2	2	2
5	Болт	01010-51225	3	3	3
6	Шайба	01602-21236	3	3	3
7	Пробка сливного отверстия	07044-13620	1	1	1
8	Кольцо круглого сечения	07002-03634	1	1	1
9	Крышка бака	16Y-60-03000	1	1	1
10	Деталь изоляционная	07715-00651	1	1	1
11	Кольцо	07715-11257	1	1	1
12	Крышка	07715-21074	1	1	1
13	Гайка	01598-11011	4	4	4
14	Клапан в сборе	144-60-21160	1	1	1
15	Пружина	16Y-60-00005	1	1	1
16	Элемент фильтрующий	16Y-60-13000	1	1	1
17	Крышка	16Y-60-01000	1	1	1
18	Кольцо круглого сечения	07000-02125	1	1	1
19	Болт	01010-51030	4	4	4
20	Шайба	01602-21030	4	4	4
21	Крышка	07051-20000	1	1	1
22	Шайба	07051-00003	1	1	1
23	Фильтр	16Y-60-00013	1	1	1
24	Сальник	16Y-60-00003	1	1	1
25	Кольцо круглого сечения	16Y-60-00002	1	1	1
26	Болт	01010-51025	49	49	49
27	Шайба	01602-21030	49	49	49
28	Трубка обратная	16Y-60-06000	1	1	1
29	Болт	01010-31030	2	2	2
30	Шайба	01602-21030	2	2	2
31	Трубка	16Y-60-15000	1	1	1
32	Болт	01010-50825	2	2	2
33	Шайба	01602-20825	2	2	2
34	Трубка обратная	16Y-60-04000	1	1	1
35	Болт	01010-51445	2	2	2
36	Шайба	01602-21442	2	2	2
37	Болт	01010-51440	2	2	2
38	Шайба	01602-21442	2	2	2
39	Крышка	16Y-60-00011	1	1	1
40	Кольцо круглого сечения	07000-02015	14	14	14
41	Кольцо круглого сечения	07000-02015	2	2	2
42	Болт	01010-51230	14	14	14
43	Шайба	01602-21236	14	14	14
44	Шайба	01643-31232	14	14	14
45	Клапан в сборе	16Y-60-05000	1	1	1
46	Болт	01010-51460	5	5	5
47	Шайба	01602-21442	5	5	5
48	Шайба	01643-31445	5	5	5
14A.	Проставка	01640-21223	1	1	1
14B.	Гнездо пружины	16Y-60-00010	2	2	2
14C.	Пружина	16Y-60-00009	1	1	1
14D.	Болт	16Y-60-00008	1	1	1
14E.	Гайка	01590-00809	1	1	1
14F.	Палец	04050-02016	1	1	1
14G.	Уплотнение масляное	16Y-60-00004	1	1	1
