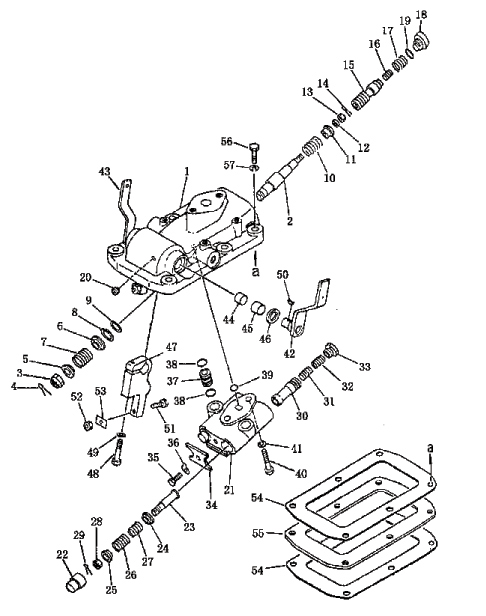

Гидрораспределитель рулевого управления


№ п/п	Наименование	Код детали	SD16	SD16E	SD16L
0	Гидрораспределитель рулевого управления	16Y-76-22000 (144-40-00100)	1	1	1
1	Корпус гидрораспределителя	144-40-22211	1	1	1
2	Ось	144-40-22141	2	2	2
3	Гайка	01593-11613	2	2	2
4	Чека разводная	04050-14025	2	2	2
5	Кольцо стопорное	144-40-22180	2	2	2
6	Кольцо стопорное	144-40-22170	2	2	2
7	Пружина	175-40-31230	2	2	2
8	Чека разводная	04065-03212	2	2	2
9	Кольцо стопорное	195-40-13110	2	2	2
10	Пружина	144-40-22350	2	2	2
11	Втулка направляющая	175-40-31140	2	2	2
12	Шайба	144-40-22190	2	2	2
13	Гайка	01590-10607	2	2	2
14	Чека разводная	04050-11212	2	2	2
15	Стержень гидрораспределителя	144-40-22151	2	2	2
16	Поршень	702-11-11190	2	2	2
17	Пружина	175-40-31130	2	2	2
18	Пробка	175-40-31530	2	2	2
19	Кольцо круглого сечения	07002-03034	2	2	2
20	Пробка	07043-00108	1	1	1
21	Корпус гидрораспределителя	144-40-22230	1	1	1
22	Опора направляющая	144-40-22290	2	2	2
23	Ось	144-40-22260	2	2	2
24	Кольцо стопорное	144-40-22270	2	2	2
25	Кольцо стопорное	144-40-22280	2	2	2
26	Пружина	144-40-22340	2	2	2
27	Пружина	175-40-31560	2	2	2
28	Гайка	01590-10607	2	2	2
29	Чека разводная	04050-11212	2	2	2
30	Стержень гидрораспределителя	144-40-22311	2	2	2
31	Поршень	144-40-22320	2	2	2
32	Пружина	175-40-31410	2	2	2
33	Пробка	144-40-22250	2	2	2
34	Пластина	144-40-22330	1	1	1
35	Болт	01010-50816	1	1	1
36	Шайба стопорная	01650-00808	1	1	1
37	Трубка	175-40-31510	2	2	2
38	Кольцо круглого сечения	07000-02011	4	4	4
39	Кольцо круглого сечения	07000-02015	1	1	1
40	Болт	01010-51050	2	2	2
41	Шайба пружинная	01602-21030	2	2	2
42	Тяга левая	144-40-22110	1	1	1
43	Тяга правая	144-40-22120	1	1	1
44	Втулка	09350-01820	1	1	1
45	Втулка	09350-02215	2	2	2
46	Уплотнение масляное	175-40-31270	2	2	2
47	Тяга	144-40-22240	2	2	2
48	Болт	01010-50860	2	2	2
49	Шайба пружинная	01602-20825	2	2	2
50	Шпонка	04010-00416	2	2	2
51	Болт	144-40-22160	2	2	2
52	Гайка	01580-10806	2	2	2
53	Шайба стопорная	130-21-12330	2	2	2
54	Сальник	144-40-22220	2	2	2
55	Пластина	144-40-22130	1	1	1
56	Болт	01010-51250	6	6	6
57	Шайба пружинная	01602-21236	6	6	6
