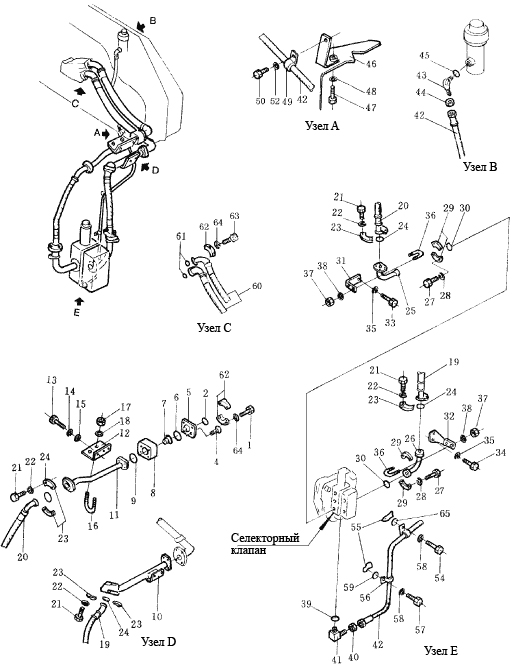

Трубопровод в сборе (для рыхлителя)


№ п/п	Наименование	Код детали	SD32
1	болт	01010-51295	4
2	кольцо уплотнительное	07000-13048	2
4	клапан в сборе	175-78-62101	1
4	винт	01224-40620	2
5	реборда	175-78-62140	1
6	кольцо уплотнительное	07000-12055	1
7	клапан	175-78-62151	1
8	реборда	175-78-62260	1
9	кольцо уплотнительное	07000-31048	1
10	трубка	175-78-62163	1
11	трубка	175-78-62173	1
12	кронштейн	175-78-62123	1
13	болт	01010-51235	5
14	шайба пружинная	01602-21236	5
15	шайба	01643-31232	5
16	скоба крепежная	07283-24354	2
17	гайка	01599-01011	4
18	шайба	01643-31032	4
19	шланг	07114-01406	1
20	шланг	07114-01407	1
21	болт	01010-51240	16
22	шайба пружинная	01602-21236	16
23	реборда	07371-31465	8
24	кольцо уплотнительное	07000-13048	4
25	трубка левая	175-78-63110	1
26	трубка правая	175-78-63250	1
27	болт	01010-51240	8
28	шайба пружинная	01602-21236	8
29	реборда	07371-31465	4
30	кольцо уплотнительное	07000-13048	2
31	кронштейн левый	175-78-63230	1
32	кронштейн правый	175-78-63241	1
33	болт	01010-51235	2
34	болт	01010-51240	2
35	шайба пружинная	01602-21236	4
36	скоба крепежная	07283-24346	2
37	гайка	01599-01011	4
38	шайба	01643-31032	4
39	кольцо уплотнительное	07002-01623	1
40	гайка	01583-11610	1
41	угольник	175-78-32170	1
42	шланг	07113-00320	1
43	угольник	07234-10315	1
44	гайка	07239-12009	1
45	кольцо уплотнительное	07002-02034	1
46	кронштейн	175-78-65120	1
47	болт	01010-51030	2
48	шайба пружинная	01602-21030	2
49	скоба крепежная	195-79-12181	1
50	болт	01010-51025	1
51	шайба пружинная	01602-21030	1
52	шайба	01643-31032	1
54	болт	01010-51235	1
55	скоба крепежная	195-79-12181	2
56	скоба крепежная	195-78-22471	2
57	болт	01010-51025	1
58	шайба пружинная	01602-21030	1
59	шайба	01643-31032	2
60	шланг	175-78-62480	2
61	кольцо уплотнительное	07000-13048	2
62	реборда	07371-31465	8
63	болт	01010-51240	12
64	шайба пружинная	01602-21236	16
65	шайба	01643-31232	1
