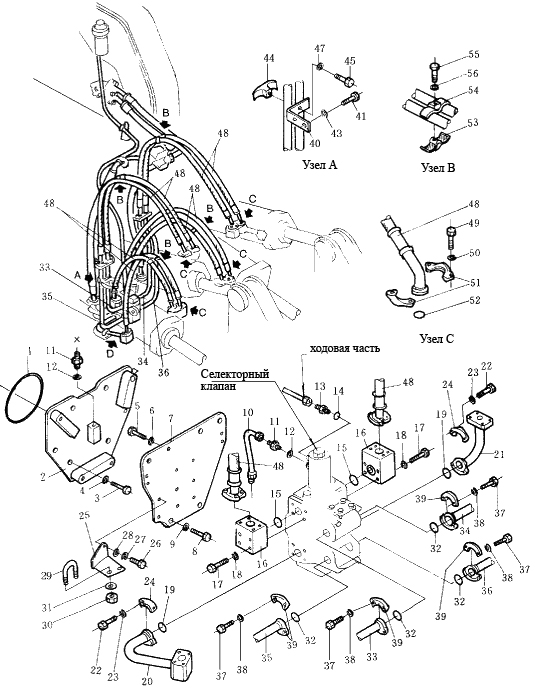

Трубопровод цилиндра (для рыхлителя)


№ п/п	Наименование	Код детали	SD32
1	кольцо уплотнительное	07000-05195	1
2	пластина	195-78-45240	1
3	болт	01010-52050	6
4	шайба пружинная	01602-22060	6
5	болт	01050-51230	6
6	шайба пружинная	01602-21236	6
7	пластина	195-78-45250	1
8	болт	01010-52050	4
9	шайба пружинная	01602-22060	4
10	трубка	195-78-22651	1
11	соединительная гайка	07211-51016	2
12	кольцо прокладочное	07005-01612	2
13	соединительная гайка	07230-10315	1
14	кольцо уплотнительное	07002-01034	1
15	кольцо уплотнительное	07000-13038	2
16	угольник	195-78-22150	2
17	болт	01010-51085	8
18	шайба пружинная	01602-01030	8
19	кольцо уплотнительное	07000-13038	2
20	трубка левая	175-78-63130	1
21	трубка правая	175-78-63161	1
22	болт	01010-51035	8
23	шайба пружинная	01602-21030	8
24	разъёмный фланец	07371-31255	4
25	кронштейн	195-78-45260	1
26	болт	01010-51240	2
27	шайба пружинная	01602-21236	2
28	шайба	01643-31232	2
29	скоба крепежная	07283-23450	1
30	гайка	01599-01011	2
31	шайба	01643-31032	2
32	кольцо уплотнительное	07000-13038	4
33	трубка левая	175-78-63180	1
34	трубка правая	175-78-63190	1
35	трубка левая	175-78-63210	1
36	трубка правая	175-78-63220	1
37	болт	01010-51035	16
38	шайба пружинная	01602-21030	16
39	разъёмный фланец	07371-31255	8
40	кронштейн	195-78-45211	2
41	болт	01010-51235	4
42	шайба пружинная	01602-21236	4
43	шайба	01643-31232	4
44	скоба крепежная	195-78-45270	2
45	болт	01010-51235	2
46	шайба пружинная	01602-21236	2
47	шайба	01643-31232	2
48	шланг	07114-01015	8
49	болт	01010-51030	64
50	шайба пружинная	01602-21030	64
51	разъёмный фланец	07371-31049	32
52	кольцо уплотнительное	07000-13032	16
53	скоба крепежная	195-78-22320	4
54	скоба крепежная	195-78-22330	4
55	болт	01010-51265	4
56	шайба пружинная	01602-21236	4
