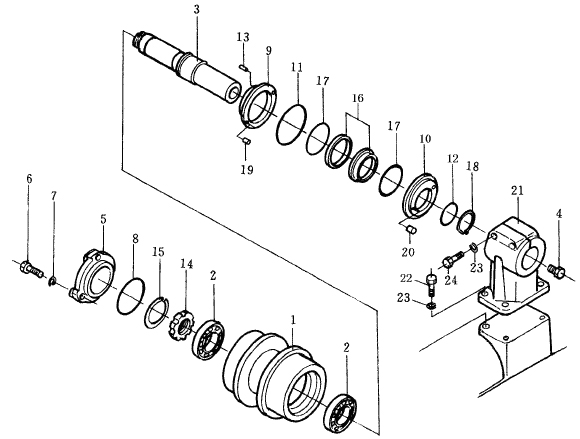

| № п/п | Наименование | Код детали | SD32 | |||
| 0 | поддерживающий каток в сборе | 175-30-00513 | 4 | |||
| 1 | поддерживающий каток | 170-30-45110 | 1 | |||
| 2 | подшипник | 06000-30212 | 2 | |||
| 3 | вал поддерживающего катка | 175-30-25130 | 1 | |||
| 4 | пробка | 07052-21624 | 1 | |||
| 5 | крышка | 175-30-45130 | 1 | |||
| 6 | болт | 01010-51440 | 3 | |||
| 7 | шайба пружинная | 01602-21442 | 3 | |||
| 8 | кольцо уплотнительное | 07000-05105 | 1 | |||
| 9 | направляющее устройство(A), уплотнение | 175-30-35160 | 1 | |||
| 10 | направляющее устройство(B), уплотнение | 175-30-35170 | 1 | |||
| 11 | кольцо уплотнительное | 07000-02130 | 1 | |||
| 12 | кольцо уплотнительное | 07000-03065 | 1 | |||
| 13 | штифт установочный | 04020-00616 | 2 | |||
| 14 | гайка | 170-30-15190 | 1 | |||
| 15 | кольцо | 170-30-15210 | 1 | |||
| 16 | плавающее уплотнение в сборе | 175-30-00701 | 1 | |||
| 16 | cальник | 175-30-36273 | 2 | |||
| 17 | кольцо уплотнительное | 175-30-16215 | 2 | |||
| 18 | кольцо | 04064-07525 | 1 | |||
| 19 | деревянная коническая пробка | 07049-00811 | 2 | |||
| 20 | штифт установочный | 175-30-35180 | 2 | |||
| 21 | поддерживающая опора катка | 175-30-25184 | 4 | |||
| 22 | болт | 01010-52065 | 4 | |||
| 23 | шайба пружинная | 01602-22060 | 6 | |||
| 24 | болт | 01010-32090 | 2 | |||
