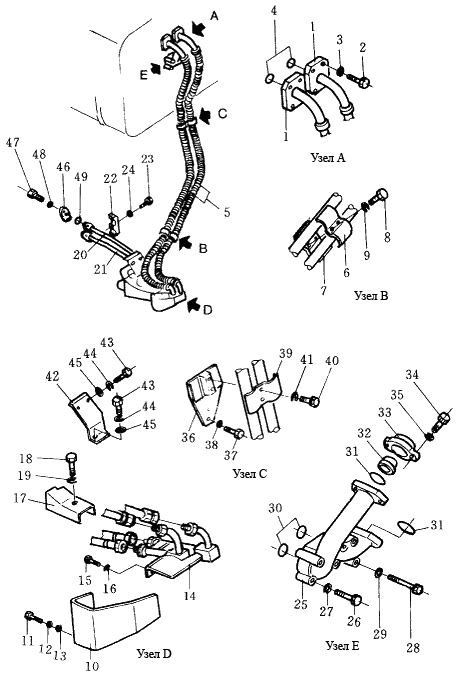

Трубопровод высокого давления (для перекоса отвала и рыхлителя)


№ п/п	Наименование	Код детали	SD32
1	трубка	175-914-4111	2
2	болт	01010-51250	8
3	шайба пружинная	01602-21236	8
4	кольцо уплотнительное	07000-13048	2
5	шланг	07109-20517	2
6	хомут	175-71-31370	1
7	хомут	175-914-4260	1
8	болт	01010-51250	2
9	шайба пружинная	01602-21236	2
10	кронштейн	175-61-18162	1
11	болт	01010-51230	2
12	шайба пружинная	01602-21236	2
13	шайба	01643-31232	2
14	трубка	175-61-18112	1
15	болт	01010-51230	2
16	шайба пружинная	01602-21236	2
17	крышка	175-61-18120	1
18	болт	01010-51230	2
19	шайба пружинная	01602-21236	2
20	трубка	175-61-18132	1
21	трубка	175-61-18142	1
22	хомут	175-61-18410	1
23	болт	01010-51260	1
24	шайба пружинная	01602-21236	1
25	угольник	175-78-24411	1
26	болт	01010-51270	3
27	шайба пружинная	01612-21236	3
28	болт	01011-51205	4
29	шайба пружинная	01602-01236	4
30	кольцо уплотнительное	07000-13048	2
31	кольцо уплотнительное	07000-13032	2
32	кольцо прокладочное	07378-01400	2
33	реборда	07371-31465	4
34	болт	01010-51240	8
35	шайба пружинная	01602-21236	8
36	кронштейн	175-61-18210	1
37	болт	01010-51235	2
38	шайба пружинная	01602-21236	2
39	хомут	175-71-31370	1
40	болт	01010-51230	2
41	шайба пружинная	01602-21236	2
42	крышка	175-61-18221	1
43	болт	01010-51435	3
44	шайба пружинная	01602-21442	3
45	шайба	01643-31445	3
46	реборда	175-61-18180	2
47	болт	01010-51240	4
48	шайба пружинная	01602-21236	4
49	кольцо уплотнительное	07000-13022	2
